Машины для испытаний на растяжение ИРэ, 37428-15

Назначение

Машины для испытаний на растяжение типа ИРэ (далее по тексту - машины) предназначены для измерения силы и деформации образцов материалов при проведении испытаний на растяжение.

Описание

Принцип действия машин заключается в измерении величины силы, приложенной к испытуемому образцу, и величины перемещения штока силового гидроцилиндра при испытаниях материалов

Машины состоят из нагружающего устройства, представляющего собой силовую конструкцию с одной рабочей зоной, электрогидравлического следящего привода, насосной установки и системы управления. Система управления машин состоит из блока управления и обработки измерительной информации, датчиков силы и перемещения и предназначена для управления работой нагружающего устройства, в том числе задания величины силы и перемещения, автоматического поддержания заданных параметров управления и отображения на цифровом дисплее информации о величине измеряемых параметров. В системе управления предусмотрена возможность подключения дополнительно датчиков деформации (экстензометров), персонального компьютера для автоматизированного определения характеристик механических свойств материала.

Для крепления испытываемых образцов служат гидравлические или механические захваты, расположенные у машин с одним гидравлическим цилиндром на подвижной траверсе и плунжере силового гидроцилиндра либо на плунжере и основании машины, а у машин с двумя силовыми гидроцилиндрами - на основании машины и подвижной траверсе. Сила, прикладываемая к испытываемому образцу, измеряется тензометрическим датчиком, устанавливаемом на подвижной траверсе или основании машины, либо датчиком давления, расположенным в непосредственной близости у входа в силовые гидроцилиндры машины. Дополнительно может быть датчик деформации, измеряющий удлинение базовой части испытываемого образца. Датчик перемещения, измеряющий величину перемещения активного захвата, у машин с одним силовым гидроцилиндром может располагаться в плунжере силового гидроцилиндра или, как у машин с двумя силовыми гидроцилиндрами, может быть закреплён между основанием машины и подвижной частью машины. Сигналы от датчиков силы, деформации и перемещения поступают в блок управления и обработки измерительной информации.

Машины выпускаются с одним или двумя силовыми гидроцилиндрами в 13 модификациях, отличающихся предельной нагрузкой, габаритными размерами.

Общий вид машин представлен на рисунках 1,2.

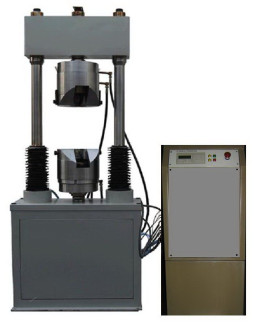

Рис. 1 Общий вид машины испытаний на растяжение типа ИРэ с двумя гидроцилиндрами

Программное обеспечение предназначено для управления работой машин, обработки результатов измерений и подготовки отчётов о проведенных испытаниях. Разделение на метрологически значимую и незначимую части не произведено. , всё программное обеспечение метрологически значимое:

-IRe-Pro.exe - программа управления работой машин и измерения параметров испытания, реализованая в виде файла операционной системы контроллера;

-IRe-Visual.exe - программа графической и цифровой визуализации параметров испытаний, обработки результатов измерения и подготовки отчётов о проведённых испытаниях, реализованна в виде файла операционной системы компьютера. Идентификационные данные программного обеспечения приведены в таблице 1

Таблица 1.

Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014

Технические характеристики

Метрологические и технические характеристики машин приведены в таблице 1. Таблица 1

Таблица 1 (продолжение)

Условия эксплуатации:

-диапазон рабочих температур, °С: от плюс 15 до плюс 25.

- относительная влажность воздуха в рабочем диапазоне температур, %: от 45 до 80 Примечание: * - изготавливаются по заказу

Знак утверждения типа

Знак утверждения типа наносится на поверхность траверсы машины в виде наклейки либо закрепляемого шильдика и на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность

Поверка

Осуществляется по документу МП ТИнТ-173/1-2015 «Машины для испытаний на растяжение типа ИРэ. Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 26 апреля 2015 г.

Основные средства поверки:

-динамометры 2-го разряда ГОСТ 8.640-2014 с погрешностью ±0,12 %;

-индикатор часового типа ИЧ 50 кл. т. 0 ГОСТ 577-68;

-штангенрейсмас ШРЦ-630-0,01, кл. т. 1 ГОСТ 164-90.

Сведения о методах измерений

Методы измерений изложены в документе «Машины для испытаний на растяжение типа ИРэ. Руководство по эксплуатации» . Хб0.276.112 РЭ.

Нормативные документы, устанавливающие требования к машинам для испытаний на растяжение типа ИРэ

1.    ГОСТ 28840-90. Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования.

2.    ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.

3.    Машины для испытаний на растяжение типа ИРэ. Технические условия. ТУ 42 7111-071-00230022-2015.
