| Номер в госреестре | 37458-17 |
| Наименование СИ | Вольтметры |
| Обозначение типа СИ | ЦВ8500 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 28.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры ЦВ8500 (далее по тексту - вольтметры) предназначены для измерения среднеквадратичного значения напряжения однофазного переменного тока, а также для измерения среднеквадратичного значения напряжения однофазного переменного тока и напряжения постоянного тока.
Принцип действия вольтметров основан на преобразовании аналогового входного сигнала напряжения однофазного переменного тока или напряжения постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение отображается на цифровом табло вольтметра и в цифровом коде передается по интерфейсу RS-232.
Вольтметры применяются для поверки стрелочных и цифровых вольтметров переменного и постоянного тока класса точности 0,3 и менее точных.
В зависимости от вида измеряемого сигнала и диапазонов измерений вольтметры имеют 6 модификаций, приведенных в таблице 1.
Вольтметры ЦВ8500/1 - ЦВ8500/3 предназначены для измерения среднеквадратичного значения напряжения однофазного переменного тока.
Вольтметры ЦВ8500/4 - ЦВ8500/6 предназначены для измерения среднеквадратичного значения напряжения однофазного переменного тока и напряжения постоянного тока.
Вольтметры имеют встроенный интерфейс RS-232 для обмена информацией в цифровом коде с персональной ЭВМ или автоматизированной системой.
В зависимости от вида измеряемого сигнала и диапазонов измерений вольтметры имеют шесть модификаций, которые приведены в таблице 1.
Конструктивно вольтметры состоят из следующих основных узлов: корпуса, передней и задней панелей, платы индикации, платы измерения.
Корпус, передняя и задняя панели вольтметров выполнены из изоляционного материала. Корпус состоит из двух частей. Винты, скрепляющие верхнюю и нижнюю части корпуса, находятся под угловыми защелками в верхней части корпуса.
Вольтметры имеют автоматический и ручной режим переключения диапазонов измерений.
Вольтметры имеют электронную защиту от перегрузки.
Вольтметры имеют предохранитель по цепи питания.
В цепь питания вольтметры включаются при помощи кабеля сетевого, входящего в комплект поставки вольтметров.
Подключение вольтметров к измерительной цепи осуществляется при помощи проводов измерительных, входящих в комплект поставки вольтметров.
Фотографии общего вида вольтметров приведены на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) приведены на рисунках 3 и 4.
И ® ВОЛЬТМЕТР ЦВ8500/3
ШШШШ
4.SV SUV T-V 150V 3QGu' 4bCV RORV 700V АВТ • ••••••• «
йог. и ь-
■ф, ф ' 3

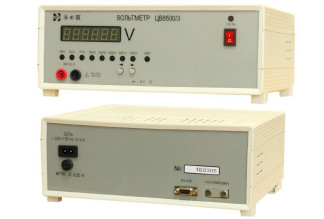

Рисунок 1 - Общий вид модификаций вольтметров ЦВ8500/1 - ЦВ8500/3
4 • И ВОЛЬТМЕТР ЦВ8500/6
#
СЕТЬ
ZJV
• • ф 9 у у у »- 2 * «
входи _ J • • #
- ~ .. ACJDC
® АК-ШЧСГ\1
v Л ЛИУСАТГ
’ о,1 о
СЕТЬ
'22QV50Hz10VA
*
ВПТ6 -2 0.25 А ?
No [ 1йозбэ
J?^32 ^trvnnPOBKA
1 - угловые защелки;
2 - место для нанесения оттиска клейма ОТК;
3 - входные контакты;
4 - место для нанесения оттиска клейма Знака поверки.
Примечание - Оттиски клейм находятся на двух винтах, скрепляющих верхнюю и нижнюю части корпуса, под угловыми защелками.
Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на верхнюю часть корпуса вольтметров
СЕТЬ
1 - крышка, закрывающая элементы регулировки;
2 - место для нанесения оттиска клейма ОТК;
3 - место для нанесения оттиска клейма Знака поверки.
Примечание - Оттиски клейм находятся на двух винтах крышки, закрывающей элементы регулировки.
Рисунок 4 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на заднюю панель вольтметров
Вольтметры оснащены встроенным программным обеспечением (далее по тексту - ПО). ПО является метрологически значимым и метрологические характеристики вольтметров определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера вольтметров. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция вольтметров исключает возможность несанкционированного влияния на ПО вольтметров и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| ПО контроллера управления | ПО измерительного контроллера | |
| Идентификационное наименование ПО | CACV main | CACV izm |
| Номер версии (идентификационный номер ПО) | 305 | 305 |
| Цифровой идентификатор ПО | 9B22E84D | 2D9AC5A1 |
| Другие идентификационные данные, если имеются | CRC32 | CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2
| Модифи кация вольтметра | Диапазоны измерений | Вид измеряемого сигнала |
| ЦВ8500/1 | от 0,00075 до 0,075; от 0,0015 до 0,15; от 0,003 до 0,3; от 0,0045 до 0,45; от 0,006 до 0,6; от 0,0075 до 0,75; от 0,015 до 1,5 В | Напряжение переменного тока |
| ЦВ8500/2 | от 0,015 до 1,5; от 0,03 до 3; от 0,045 до 4,5; от 0,06 до 6; от 0,075 до 7,5; от 0,15 до 15; от 0,3 до 30; от 0,45 до 45 В | |
| ЦВ8500/3 | от 0,45 до 45; от 0,6 до 60; от 0,75 до 75; от 1,5 до 150; от 3 до 300; от 4,5 до 450; от 6 до 600; от 7 до 700 В | |
| ЦВ8500/4 | от 0,00075 до 0,075; от 0,0015 до 0,15; до 0,003 до 0,3; от 0,0045 до 0,45; от 0,006 до 0,6; от 0,0075 до 0,75; от 0,015 до 1,5 В | Напряжение переменного тока, напряжение постоянного тока положительной и отрицательной полярностей |
| ЦВ8500/5 | от 0,015 до 1,5; от 0,03 до 3; от 0,045 до 4,5; от 0,06 до 6; от 0,075 до 7,5; от 0,15 до 15; от0,3 до 30; от 0,45 до 45 В | |
| ЦВ8500/6 | от 0,45 до 45; от 0,6 до 60; от 0,75 до 75; от 1,5 до 150; от 3 до 300; от 4,5 до 450; от 6 до 600; от 7 до 700 В | |
| Примечание - за нормирующее значение измеряемого сигнала для каждого диапазона измерений принимается конечное значение этого диапазона измерений. | ||
Таблица 3
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.410-80 | 0,1 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала для каждого из диапазонов измерений, % | ±0,1 |
| Диапазон рабочих температур, °С | от +10 до +35 |
| Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С для каждого из диапазонов измерений, % | ±0,1 |
| Наименование характеристики | Значение |
| Относительная влажность при +30°С, %, не более | 75 |
| Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного магнитного поля постоянного или переменного тока частотой 50 Гц, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, % | ±0,1 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения 220 В до 242 В и 187 В, % | ±0,1 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением частоты измеряемого сигнала в рабочей области частот от 55 до 1000 Гц | ±0,1 |
Основные технические характеристики вольтметров приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение | |
| Напряжение питающей сети, В | от 187 до 242 | |
| Частота питающей сети, Гц | 50±0,5 | |
| Входное сопротивление вольтметров с учетом проводов | ||
| измерительных из комплекта поставки вольтметров, Ом, не менее: | ||
| ЦВ8500/1 | по переменному току | 9-104 |
| ЦВ8500/2 | по переменному току | 9-105 |
| ЦВ8500/3 | по переменному току | 9-105 |
| ЦВ8500/4 | по переменному току | 9-104 |
| по постоянному току | 9-104 | |
| ЦВ8500/5 | по переменному току | 9-105 |
| по постоянному току | 9-105 | |
| ЦВ8500/6 | по переменному току | 9-105 |
| по постоянному току | 9-105 | |
| Мощность, потребляемая вольтметрами от измерительной цепи с | ||
| учетом проводов измерительных из комплекта поставки | ||
| вольтметров, не более: | ||
| ЦВ8500/1 | по переменному току, В-А | 0,1 |
| ЦВ8500/2 | по переменному току, В-А | 0,1 |
| ЦВ8500/3 | по переменному току, В-А | 1,0 |
| ЦВ8500/4 | по переменному току, В-А | 0,1 |
| по постоянному току, Вт | 0,1 | |
| ЦВ8500/5 | по переменному току, В-А | 0,1 |
| по постоянному току, Вт | 0,1 | |
| ЦВ8500/6 | по переменному току, В-А | 1,0 |
| по постоянному току, Вт | 1,0 | |
| Мощность, потребляемая вольтметрами от цепи питания, В-А, | ||
| не более | 10 | |
| Г абаритные размеры, мм, не более | 300x320x150 | |
| Масса, кг, | не более | 2,3 |
| Средняя н | аработка на отказ, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 10 | |
наносится на лицевую панель вольтметров методом трафаретной печати и на эксплуатационную документацию методом лазерной печати.
Таблица 5
| Наименование | Обозначение | Количество |
| Вольтметр ЦВ8500 | 3ЭП.499.775 | 1 |
| Руководство по эксплуатации | 3ЭП.499.774 РЭ | 1 |
| Методика поверки | МП.ВТ.024-2002 | 1 |
| Паспорт | 3ЭП.499.775 ПС | 1 |
| Провод измерительный SML-4G 1000 В, > 12 А* | - | |
| - красный | 1 | |
| - черный | 1 | |
| Наконечник вилочный* | - | |
| - RDA-S4-W4-R (красный) | 1 | |
| - RDA-S4-W4-B (черный) | 1 | |
| Наконечник измерительный PSK-4* | - | |
| - красный | 1 | |
| - черный | 1 | |
| Кабель сетевой SCZ-20 2 А, 220 В ~** | - | 1 |
| Примечание: * Допускается замена проводов измерительных и наконечников на другие типы с аналогичными техническими характеристиками. ** Допускается замена кабеля сетевого на другой тип с аналогичными техническими характеристиками. | ||
осуществляется по документу МП.ВТ.024-2002 «Амперметры ЦА8500 и вольтметры ЦВ8500. Методика поверки», согласованному РУП «Витебский ЦСМО> 16.04.2002 г.
Основные средства поверки:
калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде 46628-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма:
- на мастику, уложенную над правым винтом под угловой защелкой в верхней части корпуса вольтметра;
- на мастику, уложенную над правым винтом на крышке, закрывающей элементы регулировки на задней панели вольтметра.
Также знак поверки наносится в виде печати в паспорте или в свидетельстве о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ТУ РБ 300080696.014-2002 Амперметры ЦА8500 и вольтметры ЦВ8500. Технические условия.
