| Номер в госреестре | 37459-17 |
| Наименование СИ | Амперметры |
| Обозначение типа СИ | ЦА8500 |
| Изготовитель | ООО "МНПП "Электроприбор", Беларусь, г.Витебск |
| Год регистрации | 2017 |
| Срок свидетельства | 28.02.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Амперметры ЦА8500 (далее по тексту - амперметры) предназначены для измерения среднеквадратичного значения силы однофазного переменного тока, а также для измерения среднеквадратичного значения силы однофазного переменного тока и силы постоянного тока.
Принцип действия амперметров основан на преобразовании аналогового входного сигнала силы однофазного переменного тока или силы постоянного тока в цифровой код. Далее вычисление требуемой величины производится в цифровой форме. Измеренное значение отображается на цифровом табло амперметра и в цифровом коде передается по интерфейсу RS-232.
Амперметры применяются для поверки стрелочных и цифровых амперметров переменного и постоянного тока класса точности 0,3 и менее точных.
В зависимости от вида измеряемого сигнала и диапазонов измерений амперметры имеют 6 модификаций, приведенных в таблице 1.
Амперметры ЦА8500/1, ЦА8500/2 предназначены для измерения среднеквадратичного значения силы однофазного переменного тока.
Амперметры ЦА8500/3 - ЦА8500/6 предназначены для измерения среднеквадратичного значения силы однофазного переменного тока и силы постоянного тока.
Амперметры имеют встроенный интерфейс RS-232 для обмена информацией в цифровом коде с персональной ЭВМ или автоматизированной системой.
Конструктивно амперметры состоят из следующих основных узлов: корпуса, передней и задней панелей, платы индикации, платы измерения.
Корпус, передняя и задняя панели амперметров выполнены из изоляционного материала. Корпус состоит из двух частей. Винты, скрепляющие верхнюю и нижнюю части корпуса, находятся под угловыми защелками в верхней части корпуса.
Амперметры имеют автоматический и ручной режим переключения диапазонов измерений.
Амперметры имеют электронную защиту от перегрузки.
Амперметры имеют предохранитель по цепи питания.
В цепь питания амперметры включаются при помощи кабеля сетевого, входящего в комплект поставки амперметров.
Подключение амперметров к измерительной цепи осуществляется при помощи проводов измерительных или кабеля измерительного, входящих в комплект поставки амперметров.

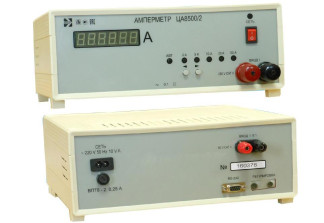

Фотографии общего вида амперметров приведены на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска знака поверки средств измерений (далее - Знак поверки) приведены на рисунках 3 и 4.
3 - входные контакты;
4 - место для нанесения оттиска клейма Знака поверки.
Примечание - Оттиски клейм находятся на двух винтах, скрепляющих верхнюю и нижнюю части корпуса, под угловыми защелками.
Рисунок 3 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на верхнюю часть корпуса
амперметров
СЕТЬ
02)
160009
№
RS-232
1 - крышка, закрывающая элементы регулировки;
2 - место для нанесения оттиска клейма ОТК;
3 - место для нанесения оттиска клейма Знака поверки.
Примечание - Оттиски клейм находятся на двух винтах крышки, закрывающей элементы регулировки.
Рисунок 4 - Схема пломбировки от несанкционированного доступа и указание мест для нанесения оттиска клейма ОТК и оттиска клейма Знака поверки на заднюю панель амперметров
Амперметры оснащены встроенным программным обеспечением (далее по тексту - ПО). ПО является метрологически значимым и метрологические характеристики амперметров определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера амперметров. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере.
Конструкция амперметров исключает возможность несанкционированного влияния на ПО амперметров и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | |
| ПО контроллера управления | ПО измерительного контроллера | |
| Идентификационное наименование ПО | CACV main | CACV izm |
| Номер версии (идентификационный номер ПО) | 305 | 305 |
| Цифровой идентификатор ПО | 9B22E84D | 2D9AC5A1 |
| Другие идентификационные данные, если имеются | CRC32 | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 2
| Модификация амперметра | Диапазоны измерений | Вид измеряемого сигнала |
| ЦА8500/1 | от 0,001 до 0,1 А; от 0,002 до 0,2 А; от 0,005 до 0,5 А; от 0,01 до 1 А; от 0,02 до 2 А | Сила переменного тока |
| ЦА8500/2 | от 0,02 до 2 А; от 0,05 до 5 А; от 0,1 до 10 А; от 0,2 до 20 А; от 0,5 до 50 А | |
| ЦА8500/3 | от 0,01 до 1 мА; от 0,02 до 2 мА; от 0,05 до 5 мА; от 0,1 до 10 мА; от 0,2 до 20 мА | Сила переменного тока, сила постоянного тока положительной и отрицательной полярностей |
| ЦА8500/4 | от 0,1 до 10 мА; от 0,2 до 20 мА; от 0,5 до 50 мА; от 1 до 100 мА; от 2 до 200 мА | |
| ЦА8500/5 | от 0,001 до 0,1 А; от 0,002 до 0,2 А; от 0,005 до 0,5 А; от 0,01 до 1; от 0,02 до 2 А | |
| ЦА8500/6 | от 0,005 до 0,5 А; от 0,01 до 1 А; от 0,02 до 2 А; от 0,05 до 5 А; от 0,1 до 10 А | |
| Примечание - за нормирующее значение измеряемого сигнала для каждого диапазона измерений принимается конечное значение этого диапазона измерений. | ||
Таблица 3
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 8.401-80 | 0,1 |
| Пределы допускаемой основной приведенной погрешности от нормирующего значения выходного сигнала для каждого из диапазонов измерений, % | ±0,1 |
| Диапазон рабочих температур,°С | от +10 до +35 |
| Пределы допускаемой дополнительной погрешности в рабочем диапазоне температур на каждые 10°С для каждого из диапазонов измерений, % | ±0,1 |
| Относительная влажность при +30°С, %, не более | 75 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности, вызванной влиянием внешнего однородного магнитного поля постоянного или переменного тока частотой 50 Гц, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля, % | ±0,1 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения 220 В до 242 В и 187 В, % | ±0,1 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением частоты измеряемого сигнала в рабочей области частот от 55 до 1000 Гц | ±0,1 |
Основные технические характеристики амперметров приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Напряжение питающей сети, В | 220 -33 |
| Частота питающей сети, Гц | 50±0,5 |
| Входное сопротивление амперметров с учетом проводов измерительных (кабеля измерительного для ЦА8500/2) из комплекта поставки амперметров, Ом, не более: ЦА8500/1: по переменному току, В-А | 0,08 |
| ЦА8500/2: по переменному току, В-А - ВХОД I (с учетом кабеля измерительного) | 0,005 |
| - ВХОД I (без учета кабеля измерительного) | 0,001 |
| - ВХОД I (5:1) | 0,02 |
| ЦА8500/3: по переменному току | 13 |
| по постоянному току | 13 |
| ЦА8500/4: по переменному току | 3,5 |
| по постоянному току | 3,5 |
| ЦА8500/5: по переменному току | 0,3 |
| по постоянному току | 0,3 |
| ЦА8500/6: по переменному току | 0,06 |
| по постоянному току | 0,06 |
| Мощность, потребляемая амперметрами от измерительной цепи с учетом проводов измерительных (кабеля измерительного для ЦА8500/2) из комплекта поставки амперметров, не более: ЦА8500/1: по переменному току, В-А | 0,5 |
| ЦА8500/2: по переменному току, В-А - ВХОД I (с учетом кабеля измерительного) | 12,5 |
| - ВХОД I (без учета кабеля измерительного) | 2,5 |
| - ВХОД I (5:1) | 2,0 |
| ЦА8500/3: по переменному току, В-А | 0,0052 |
| по постоянному току, Вт | 0,0052 |
| ЦА8500/4: по переменному току, В-А | 0,14 |
| по постоянному току, Вт | 0,14 |
| ЦА8500/5: по переменному току, В-А | 1,2 |
| по постоянному току, Вт | 1,2 |
| ЦА8500/6: по переменному току, В-А | 6,0 |
| по постоянному току, Вт | 6,0 |
| Наименование характеристики | Значение |
| Мощность, потребляемая амперметрами от цепи питания, В-А, не более | 10 |
| Г абаритные размеры, мм, не более | 300x320x150 |
| Масса, кг, не более | 2,7 |
| Средняя наработка на отказ, ч, не менее | 25000 |
| Средний срок службы, лет, не менее | 10 |
наносится на лицевую панель амперметров методом трафаретной печати и на эксплуатационную документацию методом лазерной печати.
Таблица 5
| Наименование | Обозначение | Количество |
| Амперметр ЦА8500 | 3ЭП.499.774 | 1 |
| Руководство по эксплуатации | 3ЭП.499.774 РЭ | 1 |
| Методика поверки | МП.ВТ.024-2002 | 1 |
| Паспорт | 3ЭП.499.774 ПС | 1 |
| Провод измерительный SML-4G 1000 В, > 12 А* | - | |
| - красный | 1 | |
| - черный | 1 | |
| Наконечник вилочный* | - | |
| - RDA-S4-W4-R (красный) | 1 | |
| - RDA-S4-W4-B (черный) | 1 | |
| Наконечник измерительный PSK-4* | - | |
| - красный | 1 | |
| - черный | 1 | |
| Кабель измерительный** | 5ЭП.503.163 | 1 |
| Кабель сетевой SCZ-20 2 А, 220 В ~*** | - | 1 |
| Примечание: * Входят в комплект поставки амперметров ЦА8500/1, ЦА8500/3 - ЦА8500/6. Допускается замена проводов измерительных и наконечников на другие типы с аналогичными техническими характеристиками. ** Входит в комплект поставки амперметра ЦА8500/2. *** Допускается замена кабеля сетевого на другой тип с аналогичными техническими характеристиками. | ||
осуществляется по документу МП.ВТ.024-2002 «Амперметры ЦА8500 и вольтметры ЦВ8500. Методика поверки», согласованному РУП «Витебский ЦСМС» 16.04.2002 г.
Основные средства поверки:
калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде 46628-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма:
- на мастику, уложенную над правым винтом под угловой защелкой в верхней части корпуса амперметра;
- на мастику, уложенную над правым винтом на крышке, закрывающей элементы регулировки на задней панели амперметра.
Также знак поверки наносится в виде печати в паспорте или в свидетельстве о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ РБ 300080696.014-2002 Амперметры ЦА8500 и вольтметры ЦВ8500. Технические условия.
