Магазины мер сопротивлений петли короткого замыкания ММС-1, 37541-13

Для имитации и задания меры активного электрического сопротивления петли короткого замыкания электросетей переменного тока с напряжением 220/380В частотой 50 Гц. Применяются как эталонное оборудование для поверки (калибровки) и сертификационных испытаний измерителей серии MZC, MIE, MRP, MPI и аналогичных, по параметрам активного сопротивления цепи "фаза-нуль", "фаза-земля", фаза-защитный проводник" и "фаза-фаза" с кратковременным (до 30-40 мс) измерительным током до 45 А.

Документы

Описание типа

Карточка СИ

Номер в госреестре	37541-13
Наименование СИ	Магазины мер сопротивлений петли короткого замыкания
Обозначение типа СИ	ММС-1
Изготовитель	ООО "СОНЭЛ", дер.Григорчиково
Год регистрации	2013
Срок свидетельства	23.08.2018
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Магазины мер сопротивлений петли короткого замыкания ММС-1 (далее по тексту -магазины) предназначены для воспроизведения активного электрического сопротивления петли короткого замыкания электросетей переменного тока напряжением 220/380 В частотой 50 Гц.

Описание

Принцип действия магазинов заключается в имитации с высокой точностью активного сопротивления петли короткого замыкания силовых цепей электросетей с возможностью кратковременного (30 - 40 мс) пропускания переменного тока большой силы (до 45 А).

Магазины мер сопротивлений петли короткого замыкания ММС-1 представляют собой настольные лабораторные приборы, содержащие 5 декад резисторов с номинальными значениями сопротивления ступеней 0,1; 1,0; 10; 100 и 1000 Ом, соединяемых последовательно через поворотные переключатели ступеней декад. Резисторы изготовлены из манганиновой проволоки, которая бифилярно намотана на керамических каркасах. Резисторы магазина образуют сочетания, которые позволяют получить ряд значений активного сопротивления от 0,1 до 4000 Ом.

На передней панели магазинов расположены:

- три зажимных клеммы, предназначенные для подключения магазина к измерительной схеме и заземления магазина;

- пять рукояток поворотных переключателей декад.

На задней панели магазинов установлены:

- два вентилятора, предназначенные для воздушного охлаждения резисторов магазина;

- тумблер включения питания вентиляторов;

- вывод кабеля сетевого электропитания вентиляторов воздушного охлаждения.

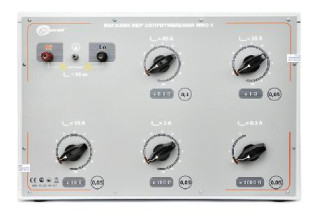

Фотография общего вида магазинов представлена на рисунке 1.

Технические характеристики

Основные метрологические и технические характеристики магазинов мер сопротивлений петли короткого замыкания ММС-1 представлены в таблицах 1 - 2.

№ декады магазина	Номинальные значения активного сопротивления R, Ом	Предел допускаемой абсолютной погрешности воспроизведения	Максимальное значение импульсного тока при кратковременном (30 - 40 мс) пропускании, А
декада I	0,1/0,2/0,3/0,4/0,5/0,6/0,7/0,8/0,9/1,0	± 0,001-R	45
декада II	1/2/3/4/5/6/7/8/9/10	± 0,0005-R	35
декада III	10/20/30/40/50/60/70/80/90/100	± 0,0005-R	15
декада IV	100/200/300/400/500/600/700/800/900/1000	± 0,0005-R	2
декада V	1000/2000/3000	± 0,0005-R	0,3

Таблица 2 - Основные технические характеристики магазинов мер сопротивлений петли короткого замыкания ММС-1_

Характеристика	Значение
Напряжение питания	220/230 В; 50 Гц
Габаритные размеры (ширинахвысотахглубина), мм	500 х 340 х 170
Масса, кг, не более	12
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % атмосферное давление, мм рт. ст.	от плюс 10 до плюс 30 от 25 до 60 от 630 до 800

Знак утверждения типа

наносится на лицевую панель магазинов методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки магазинов мер сопротивлений петли короткого замыкания ММС-1 представлен в таблице 3.

Таблица 3

Наименование	Количество
Магазин мер сопротивлений петли короткого замыкания ММС-1	1
Кабель питания с сетевой вилкой	1
Руководство по эксплуатации	1
Паспорт	1
Методика поверки	1

Поверка

осуществляется по документу ММС-1-13 МП «Магазины мер сопротивлений петли короткого замыкания ММС-1. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 25 июня 2013 г. и входящему в комплект поставки.

Перечень основных средств, применяемых при поверке:

- мультиметр цифровой прецизионный 8508A диапазон измерения электрического сопротивления: 0 - 20 кОм предел допускаемой абсолютной погрешности (DR): ± (0,0000075 - 0,000015) R

Сведения о методах измерений

Методы измерений с помощью магазинов указаны в документе «Магазины мер сопротивлений петли короткого замыкания ММС-1. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к магазинам мер сопротивлений петли короткого замыкания ММС-1

1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2 ТУ 4225-001-59600632-2007 «Магазин мер сопротивлений петли короткого замыкания ММС-1. Технические условия».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
