| Номер в госреестре | 37622-17 |
| Наименование СИ | Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые |
| Обозначение типа СИ | М4247, М4248, М42200, М42201 |
| Изготовитель | ОАО "Электроприбор", г. Чебоксары |
| Год регистрации | 2017 |
| Срок свидетельства | 11.12.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые М4247, М4248, М42200, М42201 (далее приборы) предназначены для измерений силы тока или напряжения в электрических цепях постоянного тока и применяются в различных отраслях промышленности.
Приборы представляют собой устройства магнитоэлектрической системы с внутрирамочным магнитом, со стрелочным указателем, с равномерной шкалой, с креплением подвижной части на кернах и растяжках.
Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки.
Конструктивно приборы выполнены в малогабаритных пластмассовых корпусах, защищающих измерительный механизм от загрязнений и повреждений, от воздействия пыли и брызг.

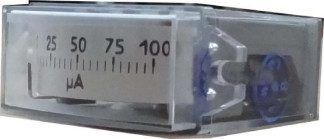

Фотографии, общий вид приборов, места нанесения маркировки и клейм показаны на рисунках 1-3.
в) г)
□ А \/п.2
Обозначение на рисунке приборов:
1 - клеймо ОТК (место клеймения заполняется мастикой),
2 - поверительное клеймо (место клеймения заполняется мастикой),
3 - дата выпуска (краска штемпельная).
Обозначение на рисунке приборов:
1 - клеймо ОТК (место клеймения заполняется мастикой),
2 - поверительное клеймо (место клеймения заполняется мастикой),
3 - дата выпуска (краска штемпельная).
Рисунок 3 - Схема пломбировки и клеймения микроамперметров, миллиамперметров, амперметров и вольтметров щитовых М42200, М42201
Таблица 1 - Наименование и тип прибора, способ крепления подвижной части, класс точности и длина шкалы
| Наименование и тип прибора | Крепление подвижной части | Класс точности | Длина шкалы мм, не менее |
| Микроамперметры М4247 | на растяжках | 4,0 | 20 |
| Микроамперметры М4248 | 2,5 или 4,0 | 27 | |
| Миллиамперметры М4248 | 4,0 | ||
| Микроамперметры М42200 | на кернах | 2,5 | 60 |
| Миллиамперметры, амперметры, вольтметры М42200 | 1,5 или 2,5 | ||
| Микроамперметры, миллиамперметры, амперметры, вольтметры М42201 | 40 |
Таблица 2 - Диапазоны измерений, падение напряжения и способ включения в электрическую цепь микроамперметров М4247, М4248, М42200, М42201_
| Диапазон измерений, мкА | Падение | Способ включен | ||
| Наименование и тип прибора | Шкала с нулевой | Шкала с нулевой | напряже ния | |
| отметкой на краю | отметкой внутри | мВ, не | ия | |
| диапазона | диапазона | более | ||
| 50-0-50 | 200 | |||
| 75-0-75 | 300 | |||
| от 0 до 100 | 100-0-100 | 500 | ||
| от 0 до 150 | 150-0-150 | 650 | ||
| Микроампер- | от 0 до 200 | 200-0-200 | 700 | |
| метры М4247, | от 0 до 250 | 250-0-250 | 900 | |
| М4248 | от 0 до 300 | 300-0-300 | 900 | |
| от 0 до 400 | 400-0-400 | 1100 | ||
| от 0 до 500 | 500-0-500 | 1400 | ||
| от 0 до 600 от 0 до 1000 | 600-0-600 1000-0-1000 | 600 900 | Непосредствен но | |
| от 0 до 100 | 100-0-100 | 720 | ||
| от 0 до 150 | 150-0-150 | 1080 | ||
| от 0 до 200 | 200-0-200 | 960 | ||
| Микроамперметры М42200 М42201 | от 0 до 250 от 0 до 300 от 0 до 400 | 250-0-250 300-0-300 400-0-400 | 960 1150 360 | |
| от 0 до 500 | 500-0-500 | 450 | ||
| от 0 до 600 | 600-0-600 | 540 | ||
| от 0 до 750 | 1610 | |||
| от 0 до 1000 | 1000-0-1000 | 600 | ||
Примечание:
По согласованию с потребителями возможно изготовление приборов со специальными шкалами и различными номинальными токами в пределах от 50 до 1000 мкА
Таблица 3 - Диапазон измерений, падение напряжения и способ включения в электрическую цепь миллиамперметров М4248, миллиамперметров и амперметров М42200, М42201_
| Диапазон измерений | Падение напряжения мВ, не более | |||
| Тип прибора | Шкала с нулевой отметкой на краю диапазона | Шкала с нулевой отметкой внутри диапазона | Способ включения | |
| 1 | 2 | 3 | 4 | 5 |
| Миллиамперметры М4248 | * от 0 до 5 мА | 5-0-5 мА* | Непосредственно | |
| от 0 до 1 мА от 0 до 5 мА от 0 до 10 мА от 0 до 15 мА | 1-0-1 мА 5-0-5 мА 10-0-10 мА 15-0-15 мА | 600 200 60 25 | ||
| Миллиамперметры М42200, М42201 | от 0 до 30 мА от 0 до 50 мА от 0 до 100 А от 0 до 150 мА от 0 до 300 мА от 0 до 500 мА от 0 до 600 мА | 30-0-30 мА 50-0- 50 мА 100-0-100 мА 150-0- 150 мА 300-0-300 мА 500-0-500 мА 600-0-600 мА | 35 | Непосредственно |
| от 0 до 1 А от 0 до 2 А от 0 до 3 А от 0 до 5 А от 0 до 10 А | 1-0-1 А 2-0-2 А 3-0-3 А 5-0-5 А 10-0-10 А | 85 | ||
| Амперметры М42200 М42201 | от 0 до 20 А от 0 до 30 А от 0 до 50 А от 0 до 75 А от 0 до 100 А от 0 до 150 А от 0 до 200 А от 0 до 300 А от 0 до 500 А от 0 до 750 А от 0 до 1000 А от 0 до 1500 А от 0 до 2000 А от 0 до 3000 А от 0 до 4000 А от 0 до 6000 А | 20-0-20 А 30-0-30 А 50-0-50 А 75-0-75 А 100-0-100 А 150-0-150 А 200-0-200 А 300-0-300 А 500-0-500 А 750-0750 А 1000-0-1000 А 1500-0-1500 А 2000-0-2000 А 3000-0-3000 А 4000-0-4000 А 6000-0-6000 А | 75** | С наружным калиброванным шунтом на 75 мВ с калиброванными проводами сопротивлением R= (0,035+0,002) Ом |
| 1 | 2 | 3 | 4 | 5 |
| Амперметры М42200 М42201 | 0 - 7500 А 0 - 10000 А 0 - 12500 А 0 - 15000 А | 7500-0-7500 А 10000-0-10000 А 12500-0-12500 А 1500-0-15000 А | 100** | С наружным калиброванным шунтом на 100 мВ с калиброванными проводами сопротивлением R= (0,035± 0,002) Ом |
| Примечания: * Только класса точности 4,0. ** Не должно отличаться более, чем на величину, соответствующую пределу допускаемого значения основной погрешности. По согласованию с потребителями возможно изготовление приборов со специальными шкалами и различными номинальными токами в пределах от 5 мА до 10 А. | ||||
Таблица 4 - Диапазон измерений, ток полного отклонения и способ включения вольтметров М42200, М42201_
| Тип прибора | Диапазон измерений | Ток полного отклонения мА, не более | Способ включения | |
| Шкала с нулевой отметкой на краю диапазона | Шкала с нулевой отметкой внутри диапазона | |||
| Вольтметры М42200 М42201 | от 0 до 2 В от 0 до 3 В от 0 до 7,5 В от 0 до 10 В от 0 до 15 В от 0 до 30 В от 0 до 50 В от 0 до 75 В | 2-0-2 В 3-0-3 В 7,5-0-7,5 В 10-0-10 В 15-0-15 В 30-0-30 В 50-0-50 В 75-0-75 В | 1,1 | Непосредственно |
| от 0 до 100 В от 0 до 150 В от 0 до 250 В от 0 до 300 В от 0 до 450 В от 0 до 500 В от 0 до 600 В | 100-0-100 В 150-0-150 В 250-0-250 В 300-0-300 В 450-0-450 В 500-0-500 В 600-0-600 В | |||
| Вольтметры М42200 М42201 | от 0 до 1000 В от 0 до 1500 В от 0 до3000 В | 1000-0-1000 В 1500-0-1500 В 3000-0-3000 В | 5* | С отдельным калиброванным сопротивлением с номинальным током 5 мА |
| Не должен отличаться более, чем на величину, соответствующую пределу допускаемого значения основной погрешности. По согласованию с потребителями возможно изготовление приборов со специальными шкалами и различными номинальными напряжениями в пределах от 2 В до 600В. | ||||
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведенной к нормирующему значению погрешности, (у), % для класса точности 1,5 для класса точности 2,5 для класса точности 4,0 | ±1,5 ±2,5 ±4 |
| Пределы допускаемого значения вариации показаний приборов, не более | 1,5 Y |
| Пределы допускаемой дополнительной погрешности вызванной изменением положения прибора от нормального положения в любом направлении на 5°, %. | ±0,5у |
| Пределы допускаемой дополнительной погрешности вызванной влиянием внешнего однородного магнитного поля при самом неблагоприятном направлении магнитного поля, % | ±1,5 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах, установленных рабочими условиями применения, на каждые 10 °С изменения, % | ±0,5 у |
| Пределы допускаемой дополнительной погрешности, вызванной изменением отклонением относительной влажности от нормальной до 95 % (98 % для приборов изготавливаемых для эксплуатации в условиях тропического климата) при температуре +35 °С | ±Y |
| Примечание * Нормирующие значения при установлении приведенных погрешностей принимаются равным верхнему пределу диапазона измерений для приборов с нулевой отметкой на краю диапазона измерений, сумме модулей верхних пределов для приборов с нулевой отметкой внутри диапазона измерений | |
Таблица 6 - Основные технические характеристики приборов
| Наименование характеристики | Значение |
| Г абаритные размеры (ширина х высота х глубина ), мм, не более | См. таблицу 7 |
| Масса, кг, не более | |
| Условия эксплуатации | См. таблицу 8 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч - М4247, М4248 | 50 000 |
| - миллиамперметры, амперметры и вольтметры М42200, М42201 | 39 000 |
| - микроамперметры М42200, М42201 | 35 000 |
Таблица 7 - Г абаритные размеры и масса приборов
| Тип прибора | Г абаритные размеры, мм, не более | Масса, кг, не более |
| М4247 | 21х40х53 | 0,035 |
| М4248 | 21х54х58 | 0,04 |
| М42200 | 32х100х106 | 0,25 |
| М42201 | 26х 74х101 | 0,2 |
| Тип прибора | Исполнение в зависимости от климатических условий применения | Климатические рабочие условия применения | ||||
| по ГОСТ 22261 | по ГОСТ 15150 | температура, °С | относительная влажность, % (при температуре, °С) | |||
| для исполне ний по ГОСТ 22261 | для исполне ний по ГОСТ 15150 | для исполне ний по ГОСТ 22261 | для исполне ний по ГОСТ 15150 | |||
| М4247 М4248 М42200 М42201 | Г руппа 6 | Т3 | от - 50 до +60 | 95 (+35) | 98(+35) | |
наносится на титульный лист руководств по эксплуатации и паспорт прибора типографским способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Количество |
| Прибор (в соответствии с заказом) | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации на партию приборов | 1 экз. |
| Г айки и шайбы для подключения в электрическую цепь | 1 компл. |
| Калиброванные провода для милливольтметров и амперметров по согласованию с заказчиком | 1 пара |
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
Микроамперметр М2005, регистрационный номер в Федеральном информационном фонде 5369-76;
Вольтамперметр М2018, регистрационный номер в Федеральном информационном фонде 5368-76;
Установка для проверки амперметров и вольтметров У300 с пульсацией не более 3%; Мегаомметр М4110/3 с основной погрешностью ±1%;
Универсальная пробойная установка УПУ-10, с погрешностью установки напряжения
±10%.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится на прибор в соответствии с рисунками 2, 3.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки ТУ 25-7504.134-2008. Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые. Технические условия
