Термопреобразователи сопротивления ТСПр-10, ТСМр-10, 37710-13

Назначение

Термопреобразователи сопротивления ТСПр-10, ТСМр-10 (далее - ТС) предназначены для измерения температуры жидких и газообразных сред.

Описание

Принцип действия ТС основан на свойстве металла (платины, меди) изменять свое электрическое сопротивление с изменением температуры.

Конструктивно ТС состоит из чувствительного элемента (далее - ЧЭ), помещённого в защитную арматуру - гильзу из нержавеющей стали марки 12Х18Н10Т и клеммной головки или внешних выводов, предназначенных для подключения ТС к измерительному прибору.

ЧЭ представляет собой намотку из платиновой или медной проволоки с внутренними соединительными проводами, которые подсоединяются к клеммам в головке ТС или непосредственно к внешним выводным проводам.

ТС имеют несколько десятков конструктивных исполнений, отличающихся по длине и диаметру защитной арматуры, элементам крепления к объекту эксплуатации, наличием или отсутствием клеммной головки (защитная арматура со штуцером без головки с кабельным выводом), диапазону измерений, типом ЧЭ, количеству чувствительных элементов, схемам соединения внутренних проводников (2-, 3-, 4-х проводные).

Метрологические и технические характеристики ТС соответствуют ГОСТ 6651-2009.

ТС являются однофункциональными, одноканальными или двухканальными, неремонти-руемыми, невосстанавливаемыми изделиями.

Вид климатического исполнения У3 по ГОСТ 15150-69.

По устойчивости к воздействию синусоидальной вибрации ТС соответствуют группе исполнения N3 по ГОСТ Р 52931-2008.

По степени защиты оболочки к воздействию пыли и воды ТС соответствуют IP55 по ГОСТ 14254-96.

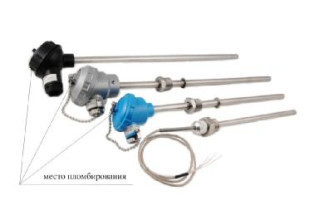

Общий вид ТС представлен на рисунке 1.

место нанесения знака поверки

Диапазон измерений, °С: -ТСПр-10 -ТСМр-10

Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:

-ТСПр-10 -ТСМр-10 Классы допуска по ГОСТ 6651-2009:

50П, 100П 50М, 100М

A,    В

B,    С

0,00391

0,00428

±(0,15 + 0,002 |t|) ±(0,30 + 0,005 |t|)

±(0,30 + 0,005 |t|) ±(0,60 + 0,010 |t|)

где t - значение измеряемой температуры, 0С

40

от 80 до 2000

(в зависимости от конструктивного исполнения)

от 0,19 до 0,93

(в зависимости от конструктивного исполнения)

от минус 50 до 60

95 10 000

-ТСПр-10 -ТСМр-10

Температурный коэффициент а, по ГОСТ 6651-2009, °С-1 -ТСПр-10 -ТСМр-10

Допуски: максимально допустимое отклонение ТС от НСХ по ГОСТ 6651-2009, оС:

-    ТСПр-10 для класса А для класса В

-    ТСМр-10 для класса В для класса С

Время термической реакции, с, не более Длина монтажной части, мм

Масса, кг

Рабочие условия эксплуатации:

о

-    температура окружающего воздуха, С

-    относительная влажность воздуха при 3 5 оС,

%, не более

Средняя наработка до отказа, ч, не менее

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Перечень эталонов, применяемых при поверке:

-    термостат нулевой ТН-1М, номинальная температура термостатируемой среды 0 °C; нестабильность поддержания температуры ± 0,02 °С, температурный градиент на глубине (200 - 300) мм не более 0,006 °С/см;

-    термостат паровой ТП-2, номинальная температура термостатируемой среды (95 - 102) °С, нестабильность поддержания температуры ± 0,03 °С, температурный градиент на глубине (200 - 300) мм не более 0,006 °С/см;

-    термометр сопротивления платиновый эталонный ПТСВ-1 2-го разряда по ГОСТ 8.558-93, диапазон (минус 50 - 450) °С, погрешность ± 0,01 °С (при температуре 0 °С), ± 0,02 °С (при температуре 100 °С);

- многоканальный прецизионный измеритель температуры МИТ8.10, диапазон измерения сопротивления (0,001 - 2000) Ом, абсолютная погрешность измерения температуры ± (0,004 + 10-5 t) °С;

Сведения о методах измерений

Методика измерений содержится в документе «Термопреобразователи сопротивления ТСПр-10, ТСМр-10. Паспорт» ЖК0Р.405211.003 ПС.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСПр-10, ТСМр-10

1    ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»

2    ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»

3    ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»

4    ТУ 4211-003-16519951-2007 «Термопреобразователи сопротивления ТСПр-10, ТСМр-10. Технические условия»

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
