Термопреобразователи сопротивления CTR, 37713-13

Назначение

Термопреобразователи сопротивления CTR (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры предназначены для измерения температуры жидких, газообразных и сыпучих сред, не агрессивных к материалу защитного корпуса ТП.

Описание

Принцип действия ТС основан на свойстве металла изменять свое электрическое сопротивление при изменении температуры.

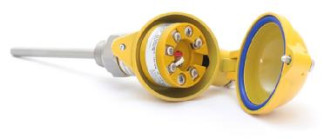

Конструктивно ТС состоят из первичного преобразователя температуры, помещенного в измерительную вставку, защитного корпуса и соединительной головки.

Измерительная вставка состоит из одного или двух чувствительных элементов (ЧЭ), помещенных в защитный корпус стержневого типа, и клеммной колодки. В качестве ЧЭ применяется терморезистор проволочного или тонкопленочного типа с номинальной статической характеристикой (НСХ) преобразования: Pt100, Pt500, Pt1000, 50М, 100H по ГОСТ 6651-2009. Головка изготавливается из алюминиевого сплава с откидной крышкой, имеет сальниковый ввод и обеспечивает степень защиты IP65. Клеммная колодка изготавливается из керамики.

ТП могут применяться в комплекте с аналоговыми измерительными преобразователями типа АT пр-ва фирмы APLISENS, встраиваемыми в защитную головку.

ТП имеют исполнения, различающиеся типом и количеством ЧЭ, классом допуска, схемой соединения внутренних проводов с ЧЭ и конструктивным исполнением. Информация об исполнении CTR зашифрована в коде полного условного обозначения:

1 2 3 4 5 6 7 8 9 10 11 12

R

С

Т

4    - количество ЧЭ (1, 2);

5    - тип НСХ (РП00, Рt500, Pt1000, 50М, 100Н);

6    - класс допуска (A, В, С);

7    - схема соединения (2 - двухпроводная; 3- трехпроводная; 4- четырехпроводная);

8-11 - тип защитного корпуса (1H18N9T);

12 - другие исполнения (Ех, АТ).

ТП изготавливаются в обычном исполнении и во взрывозащищенном исполнении с видом взрывозашиты «искробезопасная цепь» и маркировкой 0Exia 11СТ6.

Технические характеристики

Метрологические и технические характеристики термопреобразователей сопротивления CTR приведены в таблице 1.

Таблица 1

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

Комплектность

-    термопреобразователь    - 1 шт.;

-    паспорт    - 1 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методах измерений

приведены в паспорте на ТС.

Нормативные документы, устанавливающие требования к термопреобразователям сопротивления CTR

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
