| Номер в госреестре | 37749-13 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-06 |
| Изготовитель | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 23.04.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НКФ-110-06 Назначение средства измерений
Трансформаторы напряжения НКФ-110-06 предназначены для эксплуатации в электрических сетях переменного тока частотой 50 Гц, с заземленной нейтралью, с номинальным напряжением 110 кВ с целью питания электрических измерительных приборов, цепей релейной защиты, автоматики, сигнализации, управления и АСКУЭ.
Трансформаторы напряжения НКФ-110-06 состоят из:
- магнитопровода, выполненного из электротехнической стали,
- первичных и вторичных обмоток с высоковольтной изоляцией;
- конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

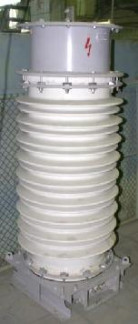

Общий вид трансформаторов напряжения НКФ-110-06 показан на рисунке 1.
Рисунок 1 - Фотография общего вида трансформаторов напряжения НКФ-110-06
Основные метрологические характеристики трансформаторов напряжения НКФ-110-06 указаны в таблице 1 и таблице 2.
| Номинальное напряжение первичной обмотки, В | Номинальные напряжения вторичных обмоток, В | ||
| 110000: V3 | Основной вторичной I | Основной вторичной II | Дополнительной |
| 100:V3 | 100:V3 | 100 | |
| Примечание - По согласованию с заказчиком, в соответствии с требованиями контракта, трансформаторы могут изготавливаться с номинальными напряжениям вторичных обмоток, отличающимися от значений, указанных в данной таблице. | |||
Таблица 2 - Номинальные мощности
| Номинальная мощность вторичных обмоток в классах точности, ВА | Мощность предельная, ВА | |||||
| Основной I | Основной II | Дополнительной | ||||
| 0,2 | 0,2 | 0,5 | 1,0 | 3,0 | 3 Р | |
| 100 | 100 | 200 | 400 | 500 | 600 | 2000 |
Примечания
- Класс точности 0,2 обмотки основной I гарантируется при одновременной нагрузке обмоток: основной I до 100 ВА и основной II до 400 ВА;
- По согласованию с заказчиком, в соответствии с требованиями контракта, трансформаторы могут изготавливаться с номинальными мощностями, отличающимися от значений, указанных в данной таблице 1.
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам - М1 по ГОСТ 17516.1.
Условия транспортирования и хранения - по ГОСТ 23216-78 и 15150-69.
Климатическое исполнение - У1, ХЛ1 и Т1 по ГОСТ 15150-69.
Рабочие условия эксплуатации - по ГОСТ 15543.1-89, при высоте над уровнем моря до 1000 м. По согласованию с заказчиком допускается выпускать трансформаторы для работы на высоте свыше 1000 м.
Габаритные размеры (длина х ширина х высота), мм - 705 х 705 х 1825 (705 х 705 х 2000).
Масса - 660 (800) кг.
Вероятность безотказной работы - 0,98.
Средний срок службы - 30 лет.
Знак утверждения типа наносится на трансформатор методом гравирования и на паспорт типографским способом.
В комплект поставки входят:
- трансформатор напряжения НКФ-110-06 1 шт.
- паспорт 1 экз.
- руководство по эксплуатации 1 экз.
осуществляется по документу ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке приведен в таблице 2. Таблица 3
| Тип прибора | Основные метрологические характеристики |
| 1 | 2 |
| Трансформатор напряжения NV0S-110 | Номинальное напряжение первичной обмотки, кВ: 110/V3 Номинальное напряжение вторичной обмотки, В: 100/V3; 100 Класс точности: 0,05 |
| Прибор сравнения КНТ-03 | Предел измерения погрешности напряжения, %: 19,99; Пределы допускаемой абсолютной погрешности измерения токовой погрешности (погрешности напряжения) поверяемого трансформатора, %: ± (0,1 + 0,05-A); Предел измерения угловой погрешности поверяемого трансформатора, угловых мин: ± 199,9; Пределы допускаемой абсолютной погрешности измерения угловой погрешности (погрешности напряжения) поверяемого трансформатора, угловых мин: ± (0,1 + 0,03-A). |
| Магазин нагрузки трансформаторов напряжения МНТН 100/2 | Номинальные величины нагрузки, В-А: от 25 до 200. Предел допускаемой основной относительной погрешности, % ± 4. |
| Магазин нагрузки трансформаторов напряжения МНТН 57.7/2 | Номинальные величины нагрузки, В-А: от 25 до 200; Предел допускаемой основной относительной погрешности, % ± 4. |
| Примечание 1. А - значение измеряемой погрешности. | |
Методы измерений с помощью трансформаторов напряжения НКФ-110-06 указаны в документе «Трансформатор напряжения НКФ-110-06, НКФ-220-06. Руководство по эксплуатации. БТЛИ.670112.041 РЭ».
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-110-06
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-2011 «Трансформаторы напряжения. Методика поверки».
3. БТЛИ.671243.004 ТУ «Трансформатор напряжения серии НКФ-110-06, НКФ-220-06. Технические условия».
- осуществление торговли и товарообменных операций.
