Номер в госреестре | 37805-14 |
Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
Обозначение типа СИ | Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration |
Изготовитель | "Baker Hughes Hungary, Kft.", Венгрия, Фирма "GE Drives & Controls, Inc.", США, Фирма "Nexus Controls LLC", США (срок свидетельства: 01.11.2023); Фирма "GE Energy Control Solutions, Inc.", США, Фирма "G |
Год регистрации | 2014 |
Срок свидетельства | 24.01.2019 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Комплексы измерительно-вычислительные и управляющие Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration (далее - ИВК) предназначены для измерений электрических сигналов и выдачи управляющих воздействий для предупреждения и защиты от аварийных ситуаций.
Принцип действия ИВК основан на измерении аналоговых входных электрических сигналов, преобразовании их в цифровой код, обработке принятых входных сигналов по заданному алгоритму с последующей их передачей к объекту управления, а также преобразовании цифровых сигналов в аналоговые управляющие сигналы.
ИВК обеспечивает выполнение следующих функций:
- измерение и контроль параметров технологического процесса в реальном масштабе времени;
- выполнение функций сигнализации и противоаварийной защиты;
- накопление, регистрацию и хранение информации о значениях технологических параметров;
- исполнение заложенных программ и алгоритмов;
- формирование выходных сигналов управления технологическими процессами и объектами в составе локальных систем автоматического управления (САУ) и автоматизированных систем управления технологическими процессами (АСУ ТП);
- вывод и отображение текущих значений параметров.
ИВК являются проектно-конфигурируемыми и компонуемыми изделиями и конструктивно представляют собой приборные шкафы.
Функционально ИВК состоят из четырех видов измерительных каналов (далее - ИК):
- ИК измерения и воспроизведения силы постоянного тока,
- ИК измерения и воспроизведения напряжения постоянного тока,
- ИК частоты,
- ИК температуры.
В состав каждого ИК входят:
- логические контроллеры типов: IS220UCSAH1A, IS220UCSBH1A, IS220UCSBH3A, IS220UCSBH4A,
- аналоговые измерительные модули ввода/вывода типов: PAIC, PAOC, PHRA, PPRO, PRTD, PSVO, PTCC, PTUR, PVIB, PCAA, PAMC, PCLA, PGEN, PPRA, PSVP, YAIC, YHRA, YPRO, YTCC, YTUR, YVIB, PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF, PMVP-MVRE,
- связующие компоненты, в качестве которых используются шины передачи данных и сетевые компоненты.
Контроллеры считывают входные данные из сети IONet, поступающие от первичных измерительных преобразователей (далее - ПИП) (в состав ИВК не входят) на измерительные модули. Измерительные модули ввода/вывода монтируются на плате подключения ввода/вывода с клеммниками барьерного или блочного типа. Модуль ввода/вывода включает два порта Ethernet, локальный источник питания, локальный процессор и плату сбора данных.
В зависимости от назначения ИВК производятся в трех модификациях, включающих в себя разные наборы измерительных модулей ввода/вывода:
- ИВК Mark* VIe - в состав входят следующие типы аналоговых измерительных модулей ввода/вывода: PAIC, PAOC, PHRA, PPRO, PRTD, PSVO, PTCC, PTUR, PVIB, PCAA, PAMC, PCLA, PGEN, PPRA, PSVP, PPDA;
- ИВК Mark* VIeS - модификация ИВК устанавливается на объектах там, где необходим повышенный контроль безопасности технологического процесса. В состав входят следующие аналоговые измерительные модули ввода/вывода: YAIC, YHRA, YPRO, YTCC, YTUR, YVIB;
- ИВК MarkV to Mark* VIe migration - переходная модификация. Переход от MarkV на современную Mark* VIe происходит за счет замены трех основных компонентов:
контроллеров, сетей ввода-вывода, плат ввода-вывода. В состав входят следующие аналоговые измерительные модули ввода/вывода: PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF, PMVP-MVRE.
птп
Логические контроллеры
ПСйиеСШ
ПИП
Программное обеспечение (ПО) ИВК обеспечивает взаимодействие операторской с системой управления ИВК Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration, связь которой осуществляется по локальной сети Ethernet.
ПО ИВК разделено на 2 части - встроенную и автономную. Встроенная часть ПО является фиксированной и может быть изменена только на заводе-изготовителе.
Все части ПО ИВК относятся к метрологически значимым.
Функции ПО обеспечивают:
- графическое отображение динамики;
- отображение сигналов тревоги;
- трендинг переменных процесса;
- меню панели управления точками;
- обеспечение защиты от несанкционированного доступа.
Уровень защиты программного обеспечения ИВК от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».
Для обеспечения защиты программного обеспечения от преднамеренных и непреднамеренных изменений в ИВК предусмотрено:
- разделение уровней доступа для различных категорий пользователей;
- защита с помощью паролей, карт-ключей и других специализированных средств;
- регистрация событий в системном журнале;
- формирование архива всех действий пользователей;
- наличие антивирусного программного обеспечения;
Для поддержания единого астрономического системного времени в системе используются сигналы от GPS часов точного времени с использованием протокола NTP Master.
Таблица 1.
Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификаци онный номер) программного обеспечения( *) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм цифрового идентификат ора программног о обеспечения |
ToolboxST | ToolboxST | V04.06 | 8898E718395F3AE 714307EF82EA06C B6 | MD5 |
PAIC | PAIC | V04.06 | - | Не доступен |
PAMC | PAMC | V04.06 | - | Не доступен |
PAOC | PAOC | V04.06 | - | Не доступен |
PCAA | PCAA | V04.06 | - | Не доступен |
PCLA | PCLA | V04.06 | - | Не доступен |
PGEN | PGEN | V04.06 | - | Не доступен |
PHRA | PHRA | V04.06 | - | Не доступен |
PPRA | PPRA | V04.06 | - | Не доступен |
PPRO | PPRO | V04.06 | - | Не доступен |
PRTD | PRTD | V04.06 | - | Не доступен |
PSVO | PSVO | V04.06 | - | Не доступен |
PSVP | PSVP | V04.06 | - | Не доступен |
PTCC | PTCC | V04.06 | - | Не доступен |
PTUR | PTUR | V04.06 | - | Не доступен |
PVIB | PVIB | V04.06 | - | Не доступен |
YAIC | YAIC | V04.06 | - | Не доступен |
YHRA | YHRA | V04.06 | - | Не доступен |
YPRO | YPRO | V04.06 | - | Не доступен |
YTCC | YTCC | V04.06 | - | Не доступен |
YTUR | YTUR | V04.06 | - | Не доступен |
YVIB | YVIB | V04.06 | - | Не доступен |
PMVE-MVRA | PMVE-MVRA | V04.06 | - | Не доступен |
PMVE-MVRB | PMVE-MVRB | V04.06 | - | Не доступен |
PMVE-MVRC | PMVE-MVRC | V04.06 | - | Не доступен |
PMVE-MVRF | PMVE-MVRF | V04.06 | - | Не доступен |
PMVP-MVRE | PMVP-MVRE | V04.06 | - | Не доступен |
(*)
- и более поздние версии.
Метрологические характеристики ИВК представлены в таблицах 2, 3.
Таблица 2.
Тип ИК | Диапазон входного сигнала | Пределы допускаемой погрешности измерений | Тип модуля |
ИК температуры (от термопар) | от минус 8 до плюс 45 мВ | ±53 мкВ ±0,14 °С ±1,1 °С (погрешность температуры холодного спая) | PTCC |
YTCC | |||
от минус 16 до плюс 63 мВ | ±0,1 % ±1,1 °С (погрешность температуры холодного спая) | PCLA | |
±0,1 % | PCAA | ||
±0,1 %; ±1,1 °С (погрешность температуры холодного спая) | PMVE-MVRA, PMVE-MVRC, PMVE-MVRF | ||
ИК температуры (от термопреобразователей сопротивления) | от минус 51 до плюс 852 °С | ±0,1 % | PCLA |
от минус 51 до плюс 700 °С | ± 0,1 % | PMVE-MVRC | |
от минус 51 до плюс 249 °С | ±1,1 °С | PRTD |
от минус 51 до плюс 700 °С | ±2,2 °С | ||
от минус 51 до плюс 260 °С | ±5,55 °С. | ||
± 0,1 % (от диапазона измерений) | PAIC | ||
от 0 до 20 мА | ± 0,1 % | PCLA | |
± 0,1 % (от верхнего предела) | YAIC | ||
± 0,1 % (от диапазона измерений) | PHRA | ||
± 0,1 % (от верхнего предела) | YHRA | ||
± 0,1 % | PGEN | ||
ИК силы постоянного тока | от 4 до 20 мА | ± 0,25 % | PCAA |
± 0,25 % | PMVE-MVRA, PMVE-MVRQ PMVE-MVRF | ||
± 0,5 % | PCAA | ||
от минус 1 до плюс 1 мА | ± 0,1 % (от диапазона измерений) | PAIC, PHRA, YAIC, YHRA | |
от 0 до 1 А СКЗ | ± 0,1 % | PGEN | |
от 0 до 5 А СКЗ | ± 0,1 % | PGEN | |
ИК напряжения | от 1 до 5 В | ±0,1 % (от диапазона измерений) | PAIC |
постоянного тока | ±0,1 % (от верхнего предела) | YAIC | |
±0,1 % (от диапазона измерений) | PAIC, PHRA | ||
±0,1 % | PGEN | ||
±0,1 % | PCLA | ||
от минус 5 до плюс 5 В | ±0,1 % (от верхнего предела) | YAIC, YHRA | |
±2 % (от верхнего предела для расчетов СКЗ) ±0,5 % (от верхнего предела амплитуд, БПФ(1) от 0 до 3,2 кГц) ±2 % (от верхнего предела амплитуд БПФ от 3,2 до 5 кГц) | PAMC | ||
от минус 10 до плюс 10 В | ±0,1 % (от диапазона измерений) | PAIC | |
±0,1 % (от верхнего предела) | YAIC | ||
±0,1 % | PCLA |
±0,1 % | PGEN | ||
± 0,5 % | PCAA | ||
±2 % (от верхнего предела для расчетов СКЗ) ±0,5 % (от верхнего предела амплитуд, БПФ от 0 до 3,2 кГц) ±2 % (от верхнего предела амплитуд, БПФ от 3,2 до 5 кГц) | PAMC | ||
± 0,25 % | PMVE-MVRA, PMVE-MVRC, PMVE-MVRF | ||
от 0 до 7,07 В СКЗ | ±1 % (от верхнего предела) | PSVO | |
±1 % | PCAA, PSVP | ||
±5 % | PMVE-MVRA, PMVE-MVRB | ||
от 75 до 130 В СКЗ | ± 0,5 % | PTUR, YTUR, PMVP-MVRE | |
от 0 до 4,5 В пик | ±0,03 В (частота от 5 до 200 Гц) ±0,15 В (частота от 200 до 700 Гц) | PVIB, YVIB | |
от 0 до 3,63 В пик | ±2 % (частота от 5 до 200 Гц) ±5 % (частота от 200 до 700 Гц) | PVIB, YVIB | |
от 0 до плюс 1,5 В пик | ±0,015 В пик (частота от 10 до 350 Гц) | PVIB, YVIB | |
от минус 0,5 до минус 20 В | ±0,2 В | PVIB, YVIB | |
от минус 1,5 до плюс 1,5 В пик | ±2 % | PCAA | |
от минус 1,25 до плюс 1,25 В | ±2 % (от верхнего предела для расчетов СКЗ) ±0,5 % (от верхнего предела амплитуд, БПФ от 0 до 3,2 кГц) ±2 % (от верхнего предела амплитуд, БПФ от 3,2 до 5 кГц) | PAMC | |
от минус 2,5 до плюс 2,5 В | ±2 % (от верхнего предела для расчетов СКЗ) ±0,5 % (от верхнего предела амплитуд, БПФ от 0 до 3,2 кГц) ±2 % (от верхнего предела амплитуд БПФ от 3,2 до 5 кГц) | PAMC | |
от 0 до 18 В | ± 0,03 В пик (частота от 0 до 60 Гц) | PMVE-MVRB | |
± 0,16 В | PMVE-MVRB | ||
ИК частоты | от 2 Гц до 20 кГц | ±0,05 % (от диапазона измерений, чувствительность входного контура 27мВ) | PPRO, YPRO, YTUR |
±0,05 % (от измеренного значения частоты) | PSVO | ||
±0,05 % (от измеренного значения, чувствительность входного контура 27мВ) | PTUR | ||
±0,05 % (измеренного значения, чувствительность входного контура 27мВ) | PCAA |
± 0,05 % (чувствительность входного контура 28 мВ) | PPRA | ||
± 0,05 % | PSVP | ||
от 2 до 20 кГц | ± 0,05 % | PMVP-MVRE, PMVE-MVRA PMVE-MVRF | |
±0,1 % | YVIB, PVIB | ||
(1) - быстрое преобразование Фурье. | Таблица 3. | ||
Тип ИК | Диапазон выходного сигнала | Пределы допускаемой погрешности измерений | Тип модуля |
ИК воспроизведения силы постоянного тока | ± 0,5 % (нагрузочное сопротивление не более 800 Ом) | PAIC, PHRA, YHRA | |
± 0,5 % (от диапазона измерений, нагрузочное сопротивление не более 900 Ом) | PAOC | ||
от 0 до 20 мА | ± 0,5 % (от верхнего предела, нагрузочное сопротивление не более 800 Ом) | YAIC | |
± 0,5 % | PMVE-MVRA, PMVE-MVRB, PMVE-MVRC, PMVE-MVRF | ||
± 0,5 % (от верхнего предела, нагрузочное сопротивление не более 50 Ом) | YAIC | ||
от 0 до 200 мА | ± 0,5 % | PMVE-MVRA, PMVE-MVRB, PMVE-MVRF | |
± 0,5 % (нагрузочное сопротивление не более 50 Ом) | PAIC | ||
±2 % (от верхнего предела) | PSVO | ||
±3,5 % | PCAA | ||
от минус 10 до плюс 10 мА | ±2 % | PSVP | |
± 0,5 % | PMVE-MVRA, PMVE-MVRF | ||
±2 % (от верхнего предела) | PSVO | ||
от минус 20 до плюс 20 мА | ± 0,5 % | PMVE-MVRA, PMVE-MVRF | |
от минус 40 до плюс 40 мА | ±2 % (от верхнего предела) | PSVO | |
-± 0,5 %- | PMVE-MVRA, |
PMVE-MVRF | |||
от минус 80 до плюс 80 мА | ±2 % (от верхнего предела) | PSVO | |
± 0,5 % | PMVE-MVRA, PMVE-MVRF | ||
от минус 120 до плюс 120 мА | ±2 % (от верхнего предела) | PSVO | |
± 0,5 % | PMVE -MVRA PMVE-MVRF | ||
от 4 до 20 мА | ±0,75 % | PCAA | |
±0,5 % (нагрузочное сопротивление не более 800 Ом) | PCLA | ||
ИК воспроизведения напряжения постоянного тока | от 0 до 7 В СКЗ | ±0,14 В СКЗ (частота 3,2 ±0,2 кГц) | PSVO |
от 0 до 7± 0,35 В СКЗ | ±5 % | PCAA | |
от 0 до 7,07 В СКЗ | ±0,14 В СКЗ | PSVP |
Нормирование допускаемой погрешности указано без учета погрешности ПИП.
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
Напряжение питания, В:
- от сети постоянного тока
- от сети переменного тока
- частота, Гц
Габаритные размеры, потребляемая мощность зависит от состава ИВК.
от 0 до плюс 40 от 5 до 95 (без конденсации)
125 220±10 % 50 ± 1

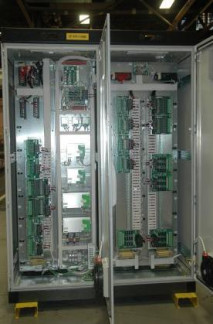

Знак утверждения типа наносится на приборный шкаф в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплекс измерительно-вычислительный и управляющий Mark* VIe, Mark* VIeS,
1 шт.
1 экз. 1 шт.
MarkV to Mark* VIe migration (в соответствии с заказом)
Руководства по эксплуатации том I, II, III Программное обеспечение на диске
осуществляется в соответствии с документом МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
Калибратор многофункциональный цифровой Additel (ГР № 54357-13) с диапазоном измерений напряжения постоянного тока от минус 30 до 30 В, пределы допускаемой абсолютной погрешности ± (0,0002U + 0,0009 В), диапазоном воспроизведений напряжения постоянного тока от 0 до плюс 12 В, пределы допускаемой абсолютной погрешности ± (0,0002U + 0,0006)В, где U - показания калибратора; калибратор многофункциональный ASC301-R (ГР № 55604-13) с диапазоном измерений/воспроизведений силы постоянного тока от 0 до 24 мА, предел допускаемой основной погрешности ±(0,01% от показ. + 2 мкА); измеритель параметров процессов Fluke 787 (ГР № 52020-12) с диапазоном измерений силы постоянного тока от минус 1 до 1 А, ±(0,002I + 0,002 А), где I - показатель измерителя; мера электрического сопротивления постоянного тока многозначная МС 3070-2 (ГР № 50281-12) класс точности 0,002; генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (ГР № 45344-10) с диапазоном частот от 0,01 Гц до 200 кГц, предел допускаемой абсолютной погрешности ±(25 10-6F + 0,004 Гц).
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям МИ 2539-99.
приведены в соответствующем разделе Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным и управляющим Mark* VIe, Mark* VIeS, MarkV to Mark* VIe migration
1. ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.
2. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
3. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
4. МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительновычислительных, управляющих, программно-технических комплексов. Методика поверки».
5. Техническая документация фирм-изготовителей.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем и комплексов).
