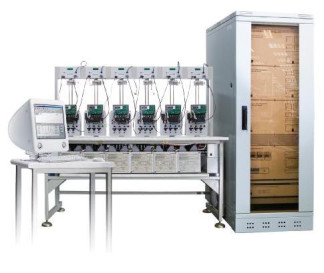

Установки для поверки счетчиков электрической энергии СУ201, 37901-14

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Модуль ЦОС блоков управления однофазных источников

ИНЕС.4683 32.013 Д4

v1.54

147

LRC

Модуль блоков измерительных стендов

ИНЕС.4678 44.023 Д4

v1.13

56

LRC

№

Наименование размера, параметра или характеристики, единица измерения

Значение или наличие возможности

Примечание

1

Г абаритные размеры составных частей установок, мм, не более:

- источник питания (источник испытательных сигналов);

600х800х12501)

Допускается поставка в стойке с габаритными размерами 600х800х1700

600х800х х17002) 3)

- стенд

1600х650х1800

Максимальные габаритные размеры одного стенда

2

Масса составных частей установок, кг, не более:

- источник питания (источник испытательных сигналов);

1301) 2402)’ 3)

- стенд

1301) 2302)’ 3)

Максимальная масса одного стенда

3

Номинальное значение напряжения сети питания, В

230й

3х230/4002)’ 3)

4

Номинальная частота тока сети питания, Гц

50 или 60

5

Мощность, потребляемая от сети питания, В А, не более

3500° 3х35002)’ 3)

При максимальной нагрузке каналов напряжения и тока

6

Коэффициент потребляемой от сети питания активной мощности, не менее

0,8

7

Вид поверяемых и калибруемых на установках счетчиков активной электрической энергии и средств измерений активной мощности

Однофазные1-*

Одно- и трех-фазные2) 3)

Однофазные - с одной и двумя последовательными цепями. Трехфазные - трех- и четырехпроводные.

8

Вид поверяемых и калибруемых на установках счетчиков реактивной электрической энергии и средств измерений реактивной мощности

Однофазные^

Одно- и трех-фазные2) 3)

При измерении реактивной энергии и мощности:

-    геометрическим методом;

-    методом сдвига на ХА периода основной гармоники;

-    методом сдвига интегрированием сигнала напряжения

Трехфазные2)’ 3)

При измерении реактивной энергии и мощности методом перекрестного включения

При измерении реактивной энергии и мощности методом с искусственной нейтралью (нулевой точкой)

№

Наименование размера, параметра или характеристики, единица измерения

Значение или наличие возможности

Примечание

Классы точности поверяемых счетчиков активной и реактивной электрической энергии:

- однофазных с гальванически изолированными параллельными и последовательными цепями;

1,0 и менее точные^

0,5S; 0,5 и менее точные2)

0,2S; 0,2 и менее точные3)

- однофазных с электрически соединенными параллельными и последовательными цепями;

1,0 и менее точ-

1), 2)

ные

Для установок, содержащих в составе блок гальванической раз

9

0,5S; 0,5 и менее точные3)

вязки измерительный (в дальнейшем - БГР).

При номинальном напряжении счетчиков, равном 220 или 230 В

- трехфазных с гальванически изолированными параллельными и последовательными цепями;

0,5S; 0,5 и менее точные2)

0,2S; 0,2 и менее точные3)

- трехфазных с электрически соединенными параллельными и последовательными цепями

1,0 и менее точ-

2)

ные

Для установок, содержащих в составе стенды ИНЕС.442293.017-01,

0,5S; 0,5 и менее точные3)

ИНЕС.442293.017-03,

ИНЕС.442293.018-03,

ИНЕС.442293.019-01,

ИНЕС.442293.019-03

10

Количество одновременно поверяемых или калибруемых счетчиков, шт.4)

6 - 48, кратно 6 или 10 - 50, кратно 10

11

Режимы работы установок

Ручной, полуавтоматический, автоматический

При управлении от ПК, входящего в состав установки (с установленным специализированным программным обеспечением)

Диапазоны и характеристики выходных сигналов источника испытательных сигналов:

12

- канала напряжения;

Приведено в таблице 3

- канала тока.

Приведено в таблице 4

№

Наименование размера, параметра или характеристики, единица измерения

Значение или наличие возможности

Примечание

13

Измеряемые установками величины и измеряемые характеристики выходных сигналов источника испытательных сигналов

Приведено в таблице 5

Для установок СУ201-3-Х-Х-Х-Х-Х-Х-1 определяются характеристиками многофункциональных эталонных ваттметров-счетчиков СЕ603, вхо-

2), 3

дящих в состав установок ’

14

Величины, погрешности измерений которых поверяемыми и калибруемыми средствами измерений должны автоматически определяться в ручном, полуавтоматическом и автоматическом режимах работы установок по результатам, получаемым от испытуемых средств измерений по цифровому интерфейсу

Приведено в таблице 6

15

Диапазон/дискретность задаваемых частот основной гармоники выходных сигналов, Гц

45-66/0,01

16

Диапазон/дискретность изменения углов сдвига фазы основной гармони-ки выходного сигнала фазного напряжения относительно основной гармоники выходного сигнала тока, градус

0-360/0,1

17

Диапазон/дискретность изменения коэффициентов активной и реактивной мощности в однофазной 1)1 2)’ 3) и трехфазных 2)’ 3) сетях

Минус 1,00 -1,00/0,01

18

Интерфейс обмена:

- с персональным компьютером (ПК)

RS 232

- с составными частями установок

RS 422

- ПК с эталонным ваттметром-счетчиком СЕ603

USB 2.0

Для трехфазных установок

1

Передаточные числа частотного выхода F0, имп./кВтч (имп./кварч), в зависимости от поддиапазонов тока (1НП -номинальное значение силы тока поддиапазона)^

2,41010

1нп=0,001 А

2,4 109

1нп=0,01 А

2,4 108

1нп=0,1 А

2,4 107

1нп=1 А

2,4 106

1нп=10 А

8,0105

1нп=30 А

5

0

4,

1нп=60 А

2,0105

1нп=120А

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

1

Диапазон изменения выходного фазного напряжения, В

3-264

Для СУ201-Х-Х-Х-Х-Х-Х-2-1

3-300

Для СУ201-Х-Х-Х-Х-Х-Х-3-1

2

Номинальные значения поддиапазонов канала напряжения (Цып), В

30; 57,7; 127; 220

3

Пределы изменения выходного фазного напряжения на поддиапазонах, % от Цып

10-120

Цнп=30 В

50-120

Цнп=57,7; 127; 220 В. Для СУ201-Х-Х-Х-Х-Х-Х-2-1

50-136

При ЦНП=220 В. Для СУ201-Х-Х-Х-Х-Х-Х-3-1

4

Дискретность изменения выходного фазного напряжения, % от ЦНП

0,01

5

Максимальное значение выходной мощности канала напряжения

(SsbK Ц max^ В не менее

150/300/300/

600

При

Цнп=30/5 7,7/127/2 20 В

При напряжении не менее номинального значения поддиапазона.

6

Допустимый характер нагрузки канала напряжения

От 0,2 (инд. и емк.) до 1,0

При последовательном соединении активной и реактивной составляющих эквивалентного сопротивления нагрузки

7

Суммарный коэффициент гармоник выходного синусоидального напряжения (КЦ), %, не более

1

При синусоидальном выходном сигнале не менее 30 В

8

Порядок (n) задаваемых высших гармоник сигнала напряжения

2-20

Для установок СУ201-Х-Х-К-Х-Х-Х-Х-1. При

8вых Ц<0,5х х§вых Ц max. При основной гармонике не менее 30 В. При соблюдении условий £Кш<20 % и £Кпи< <(100/nmaxu) %

9

Диапазон задаваемых коэффициентов высших гармоник сигнала напряжения (Кпи), %

1-20

п от 2 до 5

1-5

п от 6 до 20

10

Диапазон/дискретность изменения углов сдвига фазы основных гармоник выходных сигналов фазных напряжений друг относительно друга, градусов

0-360/0,1

11

Нестабильность среднеквадратического значения выходного напряжения, %/мин., не более

0,05

При времени усреднения 10 с

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

1

Диапазон изменения выходного тока, А

0,0001-120

2

Номинальные значения поддиапазонов канала тока (1НП), А

0,001; 0,01; 0,1; 1; 10; 30; 60; 120

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

3

Пределы изменения выходного тока на поддиапазонах, % от IHn

От 10 до 100 включ.

!нп=0,001 А

Св. 10 до 100 включ.

!нп=0,01; 0,1; 1; 10 А

Св. 34 до 100 включ.

!нп=30 А

Св. 50 до 100 включ.

!НП=60; 120 А

4

Дискретность изменения выходного тока, % от 1НП

1

При IHn=0,001 А

0,1

При IHn=0,01 А

0,01

При !нп=0,1; 1; 10; 30; 60; 120 А

5

Максимальное значение выходной мощности канала тока (SBbix i max), В А, не менее

0,01

!нп=0,001 А

При номинальном значении силы тока поддиапазона.

0,1

!нп=0,01 А

1

IHn=0,1 А

20

IHn=1 А

200

!нп=10 А

1000

!нп=30; 60; 120А

6

Допустимый характер нагрузки канала тока

От 0,5 (инд.) до 1,0

При последовательном соединении активной и реактивной составляющих эквивалентного сопротивления нагрузки

7

Суммарный коэффициент гармоник выходного синусоидального тока, %, не более

2

При синусоидальном выходном сигнале не менее 0,01 А

8

Порядок (n) формируемых высших гармонических составляющих тока

2-20

Для установок СУ201-Х-Х-К-Х-Х-Х-Х-1. При

^ых ^0,5х х^ых I max. При основной гармонике не менее 0,1 А. При соблюдении условий KnI<40 % и

KnI<(200/nmaxI) %

9

Диапазон задаваемых коэффициентов высших гармонических составляющих тока (KnI), %

1-40

При IHn=60 А и менее, при п от 2 до 5

1-20

ПриIHn=120 А, при п от 2 до 5

1-10

п от 6 до 20

10

Диапазон/дискретность изменения углов сдвига фазы основных гармоник выходных сигналов тока друг относительно друга, градусов

0-360/0,1

11

Нестабильность среднеквадратического значения силы выходного тока, %/мин., не более

0,10

При времени усреднения 10 с

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

Пределы допускаемых значений погрешностей измерений:

- среднеквадратического значения напряжения U (погрешность основная относительная), %

±0,151)

U от 30 до 264 В для СУ201-1-Х-Х-Х-Х-Х-2-1.

U от 30 до 300 В для СУ201-1-Х-Х-Х-Х-Х-3-1.

±0,102)

±0,053)

U от 30 до 264 В для СУ201-3-Х-Х-Х-Х-Х-2-1.

U от 30 до 300 В для СУ201-3-Х-Х-Х-Х-Х-3-1.

±1,02)3)

I от 0,001 до 0,01А

- среднеквадратического значения силы тока I (погрешность основная относительная), %

±0,301)

±0,202)

±0,103)

I от 0,01 до 0,05 А

±0,151j ±0,102) ±0,053)

I от 0,05 до 60 А

1

±0,301}

±0,202)

±0,103)

I от 60 до 120 А

- суммарного коэффициента гармоник (коэффициентов искажения синусоидальности) кривой сигналов напряжения Ки и тока К1 (погрешность относительная), %

±3,01)

Для установок СУ201-1-Х-К-Х-Х-Х-Х-1.

^ от 1 до 20 %. К1 от 1 до 50 %

±1,02), 3)

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

^ от 1 до 20 %. К1 от 1 до 50 %.

- суммарного коэффициента гармоник (коэффициентов искажения синусоидальности) кривой сигналов напряжения Ки и тока К1 (погрешность абсолютная), %

±0,012) 3)

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

КU от 0 до 1 %. К1 от 0 до 1 %

- коэффициентов высших гармонических составляющих сигналов напряжения Кпи и тока Кп1 (погрешность относительная), %

±1,02), 3)

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

Кш от 1 до 20 %. Кп1 от 1 до 50 %

- коэффициентов высших гармонических составляющих сигналов напряжения Кпи и тока Кп1 (погрешность абсолютная), %

±0,012) 3)

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

КnU от 0 до 1 %. Кп1 от 0 до 1 %

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

1

- среднеквадратических значений высших гармонических составляющих сигналов напряжения Un и тока In, В и А соответственно (погрешность относительная), %;

±1,02), 3)

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

U от 30 до 300В; Un от 0,3 до 60 В; KnU от 1% до 20%

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

I от 0,1А до 120 А; In от 0,001 А до 30 А; KnI от 1 до 50%

- частоты тока основной гармоники выходных сигналов (погрешность абсолютная), Гц

±0,01

F(1) от 45 до 66 Гц

- угла сдвига фазы основной гармоники выходного сигнала напряжения относительно основной гармоники выходного сигнала тока (погрешность абсолютная), градусов

±0,151)

От 0 до 360°

±0,052) 3)

- угла сдвига фазы основных гармоник выходных сигналов напряжения относительно друг друга (погрешность абсолютная), градусов

±0,052) 3)

От 0 до 360 °

- угла сдвига фазы основных гармоник выходных сигналов тока относительно друг друга (погрешность абсолютная), градусов

±0,052) 3)

- коэффициентов несимметрии напряжения по обратной последовательности K2U (погрешность абсолютная), %

±0,102) 3)

K2U от 0,00 до 5,00

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1.

- коэффициентов несимметрии напряжения по нулевой последовательности K0U (погрешность абсолютная), %

±0,102) 3)

K0U от 0,00 до 5,00

- отклонения частоты £,ткл (погрешность абсолютная), %

±0,012) 3)

f™ от 0,000 до ±5,000 Гц при ^ом=50

Гц; ^угкл от

0,000 до ±6,000 Гц при £юм.=60 Гц.

Для установок СУ201-3-Х-К-Х-Х-Х-Х-1

- установившегося отклонения напряжения 5Uy (погрешность абсолютная), %

±0,102) 3)

5Uy от 0,00 до ±20,00 %

- коэффициентов активной и реактивной мощностей Км

±0,0151)

±0,0052)’ 3)

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

2

Пределы допускаемых значений основной относительной погрешности:

-    измерения выходной активной и реактивной мощностей установок однофазных исполнений 1), %;

-    преобразования выходной активной и реактивной мощностей в однофазной сети в частотный сигнал установок однофазных исполнений (погрешность частотного выхода) 1), %;

-    в режиме определения погрешностей поверяемых и калибруемых однофазных счетчиков активной и реактивной электрической энергии по выходным сигналам испытательных выходов установок однофазных исполнений 1), %;

±3,001)

I от 0,001 до 0,05 А. Км 1,0 и минус 1,0

U от 50 до 120 % при

иыи=57,7; 127; 220 В для СУ201-1-Х-Х-Х-Х-Х-2-1.

U от 50 до 120 % при

иНП=57,7; 127 В. U от 50 до 136 % при Щп=220 В для СУ201-1-Х-Х-Х-Х-Х-3-1

±0,301)

I от 0,05 до 0,25 А. Км 1,0 и минус 1,0

± (0,40--0,20\Км\)1)

I от 0,25 до 120 А. Км от 0,5 до 1,0 и от минус 0,5 до минус 1,0

± 0,15 1)

\Км\

I от 1 до 120 А. Км от 0,25 до 0,5 и от минус 0,25 до минус 0,5

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

4

Пределы допускаемых значений погрешности 2)’ 3):

- измерений полной мощности в однофазных сетях, в каждой из фаз трехфазной четырехпроводной сети и трехфазной мощности (погрешность основная относительная), %;

±0,42)

±0,23)

I от 0,01 до 0,05 А

U от 30 до 300В

±0,22)

±0,13)

I от 0,05 до 60 А

±0,42)

±0,23)

I от 60 до 120 А

- измерений активной и реактивной мощностей основной гармоники в каждой из фаз трехфазной четырехпроводной сети и в однофазных сетях (погрешность основная приведенная) 5),

%;

±0,42)

±0,23)

I(1) от 0,01 до 0,05 А

U(1) от 30 до 300В

±0,22)

±0,13)

I(1) от 0,05 до 60 А

±0,42)

±0,23)

I(1) от 60 до 120 А

- измерений активной и реактивной мощностей высших гармоник в каждой из фаз трехфазной четырехпроводной сети и в однофазных сетях (погрешность приведенная) 5), %;

±3,02), 3)

I от 1 до 120 А, Кп1 от 1 до 5 %

п от 2 до 10

Кпи от 1 до 20%; ф(п)ш

от 0 до 360°

±1,02), 3)

I от 1 до 120 А, Кп1 от 5 до 50 %

±3,02), 3)

I от 0,1 до 1А; Кп от 10 до 50 %

±5,02), 3)

I от 1 до 120 А, Кп1 от 1 до 5 %

п от 11 до 20

±2,02), 3)

I от 1 до 120 А, Кп1 от 5 до 50 %

±5,02), 3)

I от 0,1 до 1 А; Кп от 10 до 50 %

5

Пределы допускаемых значений основной относительной погрешности в режиме дозирования активной и реактивной энергии 8э, %, при времени выдачи заданного количества энергии не менее 100 с

±0,301}

±0,202)

±0,103)

I от 0,05 до 0,25 А. Км

1.0    и минус

1.0

U от 30 до 264 В для СУ201-Х-Х-Х-Х-Х-Х-2-1.

U от 30 до 300 В для СУ201-Х-Х-Х-Х-Х-Х-3-1

±0,201j

±0,102)

±0,103)

I от 0,25 до 60 А. Км 1,0 и минус 1,0

±0,201}

±0,202)

±0,103)

I от 60 до 120 А. Км

1.0    и минус

1.0

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

6

Пределы допускаемых значений относительной погрешности в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу

Пределы допускаемых значений приведены в п.п. 1 - 4 данной таблицы

Перечень величин приведен в таблице 6

7

Пределы допускаемой основной абсолютной погрешности в режиме определения погрешности хода часов, встроенных в калибруемые и поверяемые счетчики, при времени усреднения не менее 10 с, с/сутки

±0,1

8

Пределы допускаемых значений погрешности устанавливаемых значений:

- выходного напряжения и силы тока (погрешность относительная), %

±0,5

Ц от 30 до 264 (300) В I от 0,01 до 120 А

- частоты тока основной гармоники выходных сигналов (погрешность абсолютная), Гц

±0,01

- угла сдвига фазы основной гармоники выходного сигнала напряжения относительно основной гармоники выходного сигнала тока (погрешность абсолютная), градусов

±0,5

- угла сдвига фазы основных гармоник выходных сигналов фазных напряжений друг относительно друга (погрешность абсолютная), градусов

±0,52), 3)

- угла сдвига фазы основных гармоник выходных сигналов тока друг относительно друга (погрешность абсолютная), градусов

±0,52), 3)

- коэффициентов активной и реактивной мощностей (погрешность абсолютная)

±0,02

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

9

Пределы допускаемых значений дополнительных погрешностей 5д, % (относительной), у{д, % (приведенной), Дд, с/сутки (абсолютной), вызванных изменением температуры окружающей среды от нормального значения до любого значения в пределах рабочего диапазона температур:

5д = 0,1 х 1), 3)

х 5 Д (t — t Н )

5 д = 0,05 х 2) х 5 д (t — t н )

ёд - пределы допускаемых значений основной относительной погрешности соответствующих величин (в соответствующем режиме работы), %; t -значение температуры окружающей среды в пределах рабочего диапазона температур, °С;

tH - нормальное значение температуры окружающей среды, равное 23 °С

- измерений среднеквадратических значений напряжения и силы тока;

- измерений активной, реактивной и полной мощностей;

- частотного выхода;

8щ = 0,1 х 1), 3)

х 5 д (t — t Н )

5 щ = 0,05 х 2) х 5 д (t — t н )

- в режиме определения погрешностей счетчиков активной и реактивной электрической энергии;

- в режиме дозирования активной и реактивной энергии;

- в режиме определения погрешностей измерений счетчиками со стандартными цифровыми интерфейсами величин по результатам, получаемым путем обмена информацией по интерфейсу;

- измерений активной и реактивной мощностей основной гармоники в однофазной сети и в каждой из фаз трехфазной четырехпроводной сети 2)’ 3)

у щ = 0,05 х 2)

х g д — t Н )

Уд = °Дх 3) х g д — t Н )

Уд - пределы допускаемых значений основной приведенной погрешности в соответствующем режиме, %; t -значение температуры окружающей среды в пределах рабочего диапазона темпера-тур,°С;

tH - нормальное значение температуры окружающей среды, равное 23 °С

- в режиме определения погрешности хода часов, встроенных в калибруемые и поверяемые счетчики, при времени усреднения не менее 10 с, %

х D

д

( = 0 t0 )

Дд - пределы допускаемых значений основной абсолютной погрешности, с/сутки; t -значение температуры окружающей среды в пределах рабочего диапазона температур, °С;

tH - нормальное значение температуры окружающей среды, равное 23 °С

№

Наименование размера, параметра или характеристики, единица измерения

Значение

Примечание

10

Пределы допускаемых значений дополнительной погрешности 8кд (относительной), %, вызванной искажением формы кривой тока установок трехфазных исполнений 2)’ 3):

- измерений среднеквадратического значения силы тока;

8 КД = 0,05 х 2)

х 8 д (Кi -10)

8 КД = 0,10 х 3) х 8 д (Кi -10)

При Ki Св. 10 % до максимального значения

ёд - пределы допускаемых значений основной относительной погрешности соответствующих величин (в соответствующем режиме работы), %

- измерений активной и реактивной мощностей;

8 КД = 0,05 х 2) х 8 д (К i-10)

8 КД = 0,10 х 3) х 8 д (Кi -10)

При KI Св. 10 % до максимального значения

ёд - пределы допускаемых значений основной относительной погрешности соответствующих величин (в соответствующем режиме работы), %

- частотного выхода;

- в режиме определения погрешностей счетчиков активной и реактивной электрической энергии;

- в режиме дозирования активной и реактивной энергии

11

Пределы допускаемых значений дополнительной погрешности, %, вызванной несимметрией напряжений и нагрузки трехфазной сети при прерывании одной или двух фаз 2)’ 3):

±0,202)

±0,103)

- измерений активной и реактивной мощностей;

- частотного выхода;

- в режиме определения погрешностей счетчиков активной и реактивной электрической энергии;

- в режиме дозирования активной и реактивной энергии

№

Наименование величины

Примечание

1

Среднеквадратические значения фазных и междуфазных напряжений, фазных токов

2

Активная и реактивная мощности в однофазной сети

3

Активная, реактивная и полная мощности в каждой из фаз трехфазной четырехпроводной сети, в однофазных сетях и трехфазной мощности в трехфазной четырехпроводной сети 2)’ 3)

4

Активная, реактивная и полная трехфазные мощности в трехфазной трехпроводной сети 2)’ 3)

5

Активная и реактивная мощности основной гармоники в каждой из фаз трехфазной четырехпроводной сети и в однофазных сетях 2)’ )

6

Углы сдвига фазы основной гармоники сигнала напряжения относительно основной гармоники сигнала тока 1)

7

Углы сдвига фазы основных гармоник сигналов фазных и между-фазных напряжений относительно основных гармоник сигналов фазных токов 2)’ 3)

8

Углы сдвига фазы основных гармоник сигналов фазных напряжений относительно основных гармоник сигналов фазных напряжений других фаз, а также углов сдвига фазы основных гармоник сигналов междуфазных напряжений друг относительно друга 2)’ 3)

9

Углы сдвига фазы основных гармоник сигналов фазных токов относительно основных гармоник сигналов фазных токов других

фаз 2)’ 3)

№

Наименование величины

Примечание

10

Коэффициенты активной и реактивной мощностей однофазной сети 1)

11

Коэффициенты активной и реактивной мощностей трехфазной се-

2), 3) ти ' 7

12

Частота тока основной гармоники

13

Суммарный коэффициент гармоник (коэффициент искажения синусоидальности) сигналов напряжения

Для установок исполнений СУ201-Х-Х-К-Х-Х-Х-Х-1

14

Суммарный коэффициент гармоник (коэффициент искажения синусоидальности) сигналов тока

15

Коэффициенты гармонических составляющих сигналов напряжения )’ 3)

Для установок исполнений СУ201-3-Х-К-Х-Х-Х-Х-1

16

Коэффициенты гармонических составляющих сигналов тока 2)’ 3)

17

Коэффициент несимметрии напряжения по обратной последовательности 2)’ 3)

18

Коэффициент несимметрии напряжения по нулевой последовательности 2)’ 3)

19

Отклонение частоты 2)’ 3)

20

Установившееся отклонение напряжения 2)’ 3)

Обозначение

Количество

Установка для поверки счетчиков электрической энергии СУ201 (одно из исполнений)

1шт

Руководство по эксплуатации ИНЕС.411722.003 РЭ

1экз.

Формуляр ИНЕС.411722.003 ФО

1экз.

Методика поверки ИНЕС.411722.003 Д1.1

1экз.

Комплект запасных частей и принадлежностей (одно из исполнений) с диском программного обеспечения "Энергомера СУ201" ИНЕС.411722.003 Д7 для персонального компьютера, согласно формуляра ИНЕС.411722.003 ФО

1 комплект

Обозначение

Количество

Установка для поверки счетчиков электрической энергии СУ201 (одно из исполнений)

1шт

Руководство по эксплуатации ИНЕС.411722.004 РЭ

1экз.

Формуляр ИНЕС.411722.004 ФО

1экз.

Методика поверки ИНЕС.411722.003 Д1.1

1экз.

Комплект запасных частей и принадлежностей (одно из исполнений) с диском программного обеспечения "Энергомера СУ201" ИНЕС.411722.003 Д7 для персонального компьютера, согласно формуляра ИНЕС.411722.004 ФО

1 комплект
