Расходомеры массовые LPGmass, CNGmass, CNGmass DCI, 37965-14

Назначение

Расходомеры массовые LPGmass, CNGmass, CNGmass DCI (далее расходомеры) предназначены для измерений массового и объемного расхода, массы, объема сжиженного углеводородного газа и сжатого природного газа.

Описание

Расходомеры состоят из первичного преобразователя расхода (ППР), имеющего две изогнутые измерительные трубки и электронного преобразователя, смонтированных компактно в одном корпусе или раздельно.

Принцип измерения массового расхода основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них измеряемой среды. Принцип измерения плотности основан на измерении резонансной частоты колебания трубок первичного преобразователя. Измерение температуры осуществляется с помощью термосопротивления. Объемный расход и объем определяются на базе измеренных значений массового расхода, массы и плотности рабочей среды.

Расходомеры массовые LPGmass, применяются для измерений сжиженного углеводородного газа, а CNGmass, CNGmass DCI - сжатого природного газа.

В зависимости от назначения расходомеры имеют исполнения:

-    LPGmass (8БЕхх) - без дисплея;

-    CNGmass (8ЕБхх), без дисплея;

-    CNGmass DCI (8DFхх) -с дисплеем,

где хх - номинальный диаметр условного прохода, мм.

Электронный преобразователь выполняет следующие функции:

-    вычисление массового расхода, массы, объема сжатого и сжиженного газов;

-    вычисление объёмного расхода сжиженного газа;

-    индикацию результатов измерений расхода, количества, плотности, температуры (для исполнения с дисплеем);

-    самодиагностику неисправностей и их индикацию;

-    передачу измерительной информации в аналоговом и/или в цифровом виде на персональный компьютер (ПК), контроллер, удаленное устройство индикации.

Расходомеры имеют взрывозащищенное исполнение:

LPGmass - 1Exd[ia]IICT6...T1 или 1Exdеm[ia]IICT6.. .T1,

CNGmass, CNGmassDCI - 1Exd[ia]IICT5...T1 или 1Exdеm[ia]IICT5.T1.

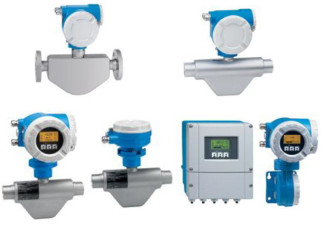

Внешний вид расходомеров приведен на рисунке 1.

CNGmass DCI компактного и раздельного исполнения

Рисунок 1

Для применения расходомера в учетно-расчетных операциях конструктивно предусмотрено блокирование параметров настройки в соответствии с областью применения посредством установки DIP переключателя (переключателей) в соответствующее положение и пломбирование корпуса электронного преобразователя пломбами надзорного органа (см. Рисунок 2).

CNGmass DCI компактного и раздельного исполнения Рисунок 2

Для настройки, обслуживания, диагностики и управления с помощью ПК используются:

-    сервисные программы FieldTool, FieldCare или аналогичные через интерфейс FXA***;

-    системa управления производственным процессом по протоколу Modbus RS485;

-    DIP переключатели на корпусе расходомера.

Программное обеспечение

Программное обеспечение (ПО) расходомеров состоит из двух частей Firmware и Software. Обработка результатов измерений и вычисление (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемым во встроенной

программе (Firmware). Доступ к цифровому идентификатору firmware (контрольной сумме) невозможен.

Наименование ПО имеет структуру Х.У.2, где:

Х - идентификационный номер firmware;

Y - идентификационный номер текущей версии Software (от 00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами).

Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики расходомера.

Для исполнения CNGmass DCI с дисплеем версия ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).

Для исполнения без дисплея номер версии ПО отображается с помощью команды меню: „SUPERVISION - „VERSION INFO“ - „SW-REV.AMP“ при использовании Fieldtool или через Modbus регистр.

Идентификационные данные программного обеспечения системы

Согласно МИ 3286-2010 программное обеспечение расходомера от непреднамеренных и преднамеренных изменений имеет уровень защиты "С".

Примечания: * д = ^ _ 10Qj ** ^ v = Z±_ ,100 m Qm    Qv

где

Zs - значение стабильности нуля расходомера (Zero stability), указанное в руководстве по эксплуатации для соответствующей модели,

Qm - текущее значение массового расхода,

Qv - текущее значение объёмного расхода.

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, на прибор в виде наклейки.

Комплектность

Поверка

осуществляется в соответствии с методикой МП 37965-14 "ГСИ. Расходомеры массовые LPGmass, CNGmass, CNGmass DCI. Методика поверки", утвержденной ФГУП "ВНИИМС" в феврале 2014 г.

Основные средства поверки:

-    поверочная расходомерная установка для жидкостей с диапазоном расхода соответствующим поверяемому расходомеру, погрешность ±0,15 %;

-    частотомер электронно-счетный Ч3-49А амплитудой до 50 В и частотой 0...10 кГц;

-    набор ареометров с диапазоном измерений плотности 500.2000 кг/м3 по ГОСТ 18481-81, погрешности ±0,5; ±1 кг/м3.

Сведения о методах измерений

изложены в руководстве по эксплуатации для каждого типа расходомера.

Нормативные и технические документы, устанавливающие требования к расходомерам массовым LPGmass, CNGmass, CNGmass DCI:

1.    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2.    ГОСТ22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний.

3.    ГОСТ22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты “искробезопасная электрическая цепь”. Технические требования и методы испытаний.

4.    Техническая документация фирмы.

Рекомендации к применению
