Измерители скорости лазерные Accuspeed, 37990-14

Назначение

Измерители скорости лазерные Accuspeed предназначены для бесконтактного измерения скорости перемещения проката на прокатных станах, а также для других задач измерения скорости перемещения различных движущихся материалов.

Описание

Принцип действия измерителей основан на использовании света, рассеянного от интерференционной картины, образованной пересечением лазерных пучков. Измеритель направляет на измеряемый материал два взаимно когерентных лазерных пучка таким образом, что они пересекаются на известном расстоянии от оптической головки измерителя. Пересекающиеся пучки создают трехмерную интерференционную картину из периодически повторяющихся светлых и темных плоскостей. Объем, в котором возникает интерференционная картина, составляет измерительную зону. При движении материала через зону измерения свет от интерференционной картины рассеивается на неровностях поверхности материала. Фотодетектор оптической головки измерителя собирает отраженные лучи и выдает сигнал, пропорциональный интенсивности полученного светового потока.

Период выходного сигнала t соответствует продвижению материала на расстояние, равное ширине интерференционной полосы. Таким образом, вариации сигнала фотодетектора прямо пропорциональны скорости материала и ширине интерференционных полос. Ширина интерференционной полосы зависит от длины волны лазерного излучения 1 и угла падения лазерных пучков а.

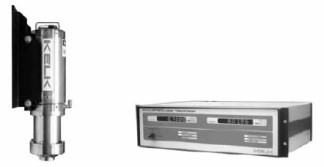

Конструктивно измеритель Accuspeed состоит из следующих основных блоков:

-    оптическая головка,

-    электронный блок,

-    кабель оптической головки,

-    кабель-удлинитель оптической головки,

-    распределительная коробка.

Оптическая головка содержит твердотельный лазерный диод; оптическую систему, формирующую два лазерных пучка равной интенсивности, пересекающихся на поверхности контролируемого материала на определенном расстоянии от оптической головки; фотодетектор с автоматической системой усиления сигналов; термоэлектрический охладитель для создания постоянной рабочей температуры для лазерного диода и фотодиода. Электронный блок выполняет три основных функции: питание оптической головки и управление лазером; обработка сигналов измерения и выдача результатов измерений.

F г

[л

Знак утверждения типа

Знак утверждения типа наносится на маркировочную табличку фотохимическим методом для последующего крепления на верхнюю часть оптического блока и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят:

Оптическая головка Электронный блок Кабель оптической головки Кабель-удлинитель оптической головки Распределительная коробка Руководство по эксплуатации Методика поверки

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

-    1 шт.

Поверка

осуществляется в соответствии с документом МП РТ 2042-2014 «Измерители скорости лазерные Accuspeed. Методика поверки», разработанным и утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 20.01.2014 г.

Основные средства поверки:

-    Стенд для поверки лазерного измерителя скорости, погрешность задания эталонной скорости ± 0,03 %;

-    Цифровой частотомер Ч3-63, основная погрешность ±5 10-7

Сведения о методах измерений

Методика измерений содержится в инструкции пользователя «Измерители скорости лазерные Accuspeed».

Нормативные и технические документы, устанавливающие требования к измерителям скорости лазерным Accuspeed

- Техническая документация компании Vishay Precision Group Canada ULC (KELK), Канада.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
