Весы электронные XP-К, 38187-14

Назначение

Весы электронные XP-К (далее - весы), предназначены для статического измерения

массы.

Описание

Принцип действия весов основан на компенсации массы груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе сличаемого груза, преобразуется в цифровой, обрабатывается, и результат измерения выводится на дисплей терминала.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и терминала. ГПУ представляет собой платформу напольного исполнения с системой автоматического уравновешивания имеющей электромагнитный преобразователь, питание которого и индикация результатов измерений осуществляется терминалом.

Весы могут применяться для поверки и калибровки гирь методом сличения.

Питание весов осуществляется через адаптер электропитания от сети переменного тока. Весы дополнительно могут комплектоваться защитным кожухом (три исполнения, в зависимости от геометрических размеров платформы) и устройством центрирования нагрузки LevelMatic (два исполнения для различных модификаций).

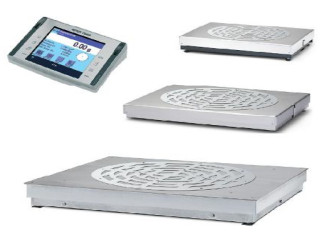

Внешний вид весов показан на рисунке 1.

Весы имеют следующие устройства и функции:

-    устройство установки по уровню с индикатором уровня;

-    устройство индикации отклонения от нуля;

-    устройство первоначальной установки нуля весов;

-    устройство автоматической и полуавтоматической установки нуля;

-    устройство слежения за нулем;

-    устройство установки нуля;

-    устройство выборки массы тары;

-    устройство предварительного задания массы тары;

-    устройство сигнализации о перегрузке (звуковой и визуальной);

-    полуавтоматическое устройство юстировки чувствительности;

-    обнаружение промахов;

-    цифровое показывающее устройство с отличающимся делением.

Весы имеют встроенный настраиваемый последовательный интерфейс передачи данных RS232C и гнездо для установки второго (дополнительного) интерфейса, из перечисленных: LocalCan, RS232C, BTS (BlueTooth), MiniMettler, PS/2 и e-Link, которые позволяют подключение различных периферийных устройств (принтеров: RS-P42, GA46); дополнительного дисплея RS/LC-BLD, RS/LC-BLDS, LC-AD, LC-ADS, IND690); графического интерфейса выбора параметров и функций (TouchScreen), оптического сенсора ErgoSens, ножной педали LC-FS, устройства чтения штрихового кода, компьютера, стандартной клавиатуры) и объединение весов в сеть.

Весы выпускаются в следующих модификациях, отличающихся метрологическими характеристиками, размерами грузоприемного устройства, набором исполняемых функций: XP155^, XP604KM, XP1003KM, XP1002KM, XP2003KL, XP6002KL.

Обозначение модификаций имеет вид:

XP(X1)(X2)K(X3),

где X1 - условное обозначение максимальной нагрузки (Max) - от 2 до 3 цифр;

X2 - условное обозначение действительной цены деления шкалы (d) - от 1 до 3 цифр;

K - условное обозначение принципа электромагнитной компенсации;

X3 - S, M или L - условное обозначение габаритных размеров ГПУ.

Знак поверки в виде наклейки наносится на корпус весов с лицевой стороны.

Для защиты весов от несанкционированного доступа к настройкам и данным измерений производится пломбировка защитной пломбой (наклейкой), как показано на рисунке 2.

На маркировочной табличке весов указаны:

-    торговая марка изготовителя;

-    модификация весов;

-    серийный номер;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    действительная цена деления шкалы (d);

-    диапазон особых температур.

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), как показано на рисунке 2. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Технические характеристики

Метрологические и технические характеристики весов приведены в таблицах 2 и 3.

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного интервала (е), интервалов взвешивания и пределов допускаемой погрешности при первичной поверке и эксплуатации для модификаций весов приведены в таблице 2.

Таблица 2

Значение наибольшей сличаемой массы и разности сличаемых масс, среднего квадратического отклонения (СКО) показаний, модификаций весов используемых при поверке (калибровке) гирь методом сличения, приведены в таблице 3.

Диапазон выборки массы тары..........................................................................от 0 до Мах.

Параметры электропитания от сети переменного тока:

-    напряжение, В...........................................................................................................220 +22;

-    частота, Гц...................................................................................................................50 ± 1.

Потребляемая мощность, ВА, не более...........................................................................27.

Особый диапазон температур, °С:

-    для статического измерения массы.............................................от плюс 10 до плюс 30;

-    при поверке или калибровке гирь методом сличения................от плюс 18 до плюс 22.

Изменение температуры окружающего воздуха при

поверке или калибровке гирь, не более.............................................................................± 1 оС/12 ч.

Относительная влажность окружающего воздуха, %..........................(70 ± 10) при 30 оС,

без конденсации влаги. Обозначение модификации, габаритные размеры ГПУ и масса весов приведены в таблице 4.

Таблица 4

Габаритные размеры терминала, мм ............................................................ 194 x 133 x 58.

Средний срок службы, лет ................................................................................................10.

Знак утверждения типа

наносится фотохимическим способом на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.

Комплектность

1.    Весы (модификация по заказу)...........

1 шт. 1 шт. 1 экз. 1 экз.

2.    Адаптер сетевого электропитания .....

3.    Руководство по эксплуатации.............

4.    Методика поверки » МЦКЛ.0134.МП

Поверка

осуществляется по документу МЦКЛ.0134.МП «Весы электронные ХР-К. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 12.02 2014 г.

Основные средства поверки - гири класса точности F1, F2 по ГОСТ OIML 111-1-2009 «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Сведения о методах измерений

изложены в руководстве по эксплуатации «Весы электронные ХР-К». Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к весам электронным ХР-К

1    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений

массы».

2    Техническая документация фирмы «Мettler-Тoledo (Albstadt) GmbH», Германия.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
