| Номер в госреестре | 38206-14 |
| Наименование СИ | Преобразователи переменного напряжения прецизионные |
| Обозначение типа СИ | 792А |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 25.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи переменного напряжения прецизионные 792А предназначен для измерений переменного электрического напряжения от 2 мВ до 1000 В в диапазоне частот
10 Гц - 1 МГц и используется для поверки и калибровки средств измерений переменного напряжения высокой точности: калибраторов, вольтметров, преобразователей переменного напряжения.
Принцип действия преобразователя переменного напряжения прецизионного 792А основан на разновременном сравнении действующего значения переменного напряжения с постоянным напряжением посредством специального запатентованного термопреобразователя.
Преобразователь переменного напряжения прецизионный 792А представляет собой:
- основной блок (792А АС/DC TRANSFER STANDARD) в металлическом корпусе с расположенными на его передней панели переключателем диапазонов измерений; светодиодным индикатором "OVERLOAD" (ПЕРЕГРУЗКА); специальным гнездом для подключения напряжения источника питания; гнездами-зажимами для подключения защитного заземления и 61/2 разрядного цифрового вольтметра постоянного напряжения. На задней панели расположен соединитель типа "N" для подключения специального входного переключателя;
- источник питания (792A-7001 POWER PACK) в металлическом корпусе с расположенными на его передней панели переключателем рода работы и светодиодными индикаторами рода работы - "CHARGE" (ЗАРЯД БАТАРЕИ), "LOW BAT" (НИЗКИЙ УРОВЕНЬ ЗАРЯДА БАТАРЕИ), "OPERATE" (РАБОТА) и специальным гнездом для подключения напряжения питания основного блока. На задней панели источника питания находится разъем для подключения шнура питания, переключатель напряжения питания -" I" (ВКЛ), "O" (ВЫКЛ);
- добавочный резистор (792A-7002 1000 V RANGE RESISTOR) в металлическом корпусе для обеспечения диапазона измерений 1000 В с обозначенными входным и выходным разъемами;
- специальный переключатель (792А-7003 TRANSFER SWITCH) в металлическом корпусе с двумя парами входных гнезд-зажимов "INPUT 1" (ВХОД 1) и "INPUT 2" (ВХОД 2) для подключения измеряемого напряжения и (или) напряжения постоянного тока; переключателем выбора режима работы "INPUT 1" (ВХОД 1), "INPUT 2" (ВХОД 2) или "OFF" (ВЫКЛ); выходным соединителем типа "N" для подключения к основному блоку.

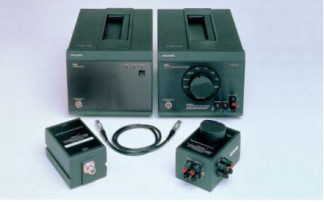

Внешний вид преобразователя Fluke 792А представлен на рисунке 1.
Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам и точкам настройки добавочного резистора (792A-7002 1000 V RANGE RESISTOR) показано на рисунке 2.
Всего листов 5
1 Пределы допускаемой основной абсолютной погрешности измерений переменного напряжения в нормальных условиях эксплуатации приведены в табл. 1. Таблица 1
| Верхнее значение | Пределы допускаемой основной абсолютной погрешности, ± 10-6 • К • | Ивх | |||||||||||
| поддиапазона | Ивх | Значения коэффициента К при частоте | |||||||||||
| измерений | 10 Гц | 20 Гц | 40 Гц | 100 Гц | 1 кГц | 10 кГц | 20 кГц | 50 кГц | 100 кГц | 300 кГц | 500 кГц | 1 МГц | |
| 2 мВ | 2300 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 1700 | 2000 | 3000 | 5000 | 5600 | |
| 22 мВ | 10 мВ | 1000 | 500 | 300 | 300 | 300 | 300 | 300 | 700 | 1500 | 3000 | 4000 | 5000 |
| 20 мВ | 1000 | 500 | 200 | 200 | 200 | 200 | 300 | 700 | 1500 | 3000 | 4000 | 5000 | |
| 20 мВ | 450 | 250 | 220 | 220 | 220 | 220 | 220 | 280 | 700 | 900 | 1500 | 2500 | |
| 220 мВ | 100 мВ | 600 | 150 | 60 | 60 | 60 | 60 | 80 | 110 | 300 | 750 | 1500 | 2500 |
| 200 мВ | 900 | 300 | 60 | 60 | 60 | 60 | 80 | 110 | 300 | 750 | 1500 | 2500 | |
| 700 мВ | 200 мВ | 600 | 150 | 60 | 60 | 60 | 60 | 80 | 110 | 300 | 750 | 1500 | 2500 |
| 600 мВ | 900 | 300 | 60 | 60 | 60 | 60 | 80 | 100 | 300 | 750 | 1500 | 2500 | |
| 600 мВ | 300 | 65 | 30 | 30 | 25 | 45 | 55 | 75 | 150 | 200 | 430 | 550 | |
| 2,2 В | 1 В | 600 | 150 | 30 | 30 | 20 | 45 | 55 | 75 | 150 | 200 | 430 | 500 |
| 2 В | 900 | 300 | 60 | 30 | 20 | 45 | 55 | 75 | 150 | 200 | 430 | 500 | |
| 7 В | 2 В | 600 | 150 | 30 | 30 | 25 | 45 | 55 | 75 | 150 | 200 | 450 | 530 |
| 6 В | 900 | 300 | 60 | 30 | 20 | 45 | 55 | 75 | 150 | 200 | 440 | 520 | |
| 6 В | 300 | 65 | 30 | 30 | 25 | 45 | 55 | 75 | 150 | 200 | 460 | 590 | |
| 22 В | 10 В | 600 | 150 | 30 | 30 | 20 | 45 | 55 | 75 | 150 | 200 | 450 | 590 |
| 20 В | 900 | 300 | 60 | 30 | 20 | 45 | 55 | 75 | 150 | 200 | 450 | 590 | |
| 70 В | 20 В | 600 | 150 | 30 | 30 | 25 | 45 | 55 | 75 | 150 | 200 | ||
| 60 В | 900 | 300 | 60 | 30 | 20 | 45 | 55 | 75 | 150 | 200 | |||
| 60 В | 300 | 70 | 40 | 40 | 40 | 45 | 55 | 75 | 150 | ||||
| 220 В | 100 В | 600 | 150 | 30 | 30 | 30 | 45 | 55 | 75 | 150 | |||
| 200 В | 900 | 300 | 60 | 30 | 27 | 45 | 55 | 75 | 150 | ||||
| 1000 В | 200 В | 300 | 95 | 40 | 40 | 40 | 45 | 55 | 75 | 150 | |||
| 1000 В | 60 | 30 | 27 | 45 | 55 | 75 | 150 | ||||||
2 Время предварительного прогрева - 30 мин.
3 Питание осуществляется напряжением переменного тока
частота 50 Гц - 60 Гц
напряжение 230 ± 23 В
4 Потребляемая мощность, ВА, не более 45 ВА;
Лист № 4 Всего листов 5
5 Время работы батареи источника питания: 24 ч в диапазоне
напряжений 22 - 700 мВ;
72 ч в диапазоне напряжений 2,2 - 1000 В;
6 Время полного заряда батареи источника питания 16 ч;
7 Габаритные размеры, мм, не более:
| 792А АС/DC | 792A-7001 | 792A-7002 1000 | 792А-7003 | |
| TRANSFER | POWER PACK | VRANGE | TRANSFER | |
| STANDARD | RESISTOR | SWITCH | ||
| высота | 178 | 76 | ||
| ширина | 216 | 89 | ||
| глубина | 305 | 140 | ||
8 Масса, кг, не более
| 792А АС/DC | 792A-7001 | 792A-7002 1000 V | 792А-7003 | |
| TRANSFER | POWER PACK | RANGE | TRANSFER | |
| STANDARD | RESISTOR | SWITCH | ||
| масса | 8,4 | 8,9 | 1,6 | 1,6 |
9 Срок службы не менее, лет
10.
Условия эксплуатации: температура окружающего воздуха нормальные условия эксплуатации при хранении
относительная влажность воздуха, не более при работе при хранении
атмосферное давление
при работе , кПа (мм рт. ст.)
от + 18 до + 28 0С; от - 40 до + 50 0С;
<75 % до +28 0С; <95 % без образования конденсата;
100±4 (765±30)
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
- основной блок (792А АС/DC TRANSFER STANDARD) - 1 шт.;
- источник питания (792A-7001 POWER PACK) - 1 шт.;
- добавочный резистор (792A-7002 1000 V RANGE RESISTOR) - 1 шт.;
- переключатель (792А-7003 TRANSFER SWITCH) - 1 шт.;
- сетевой кабель - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- кабель соединительный - 1 шт.;
- методика поверки МП-2201-0031-2014 - 1 шт.
осуществляется по документу МП - 2201 - 0031 - 2014 «Преобразователи переменного напряжения прецизионные 792А фирмы FLUKE. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 11 марта 2014 г.
Средства поверки: Государственный первичный специальный эталон единицы напряжения переменного тока ГЭТ 89-2008.
изложены в разделе «Проведение преобразования» руководства по эксплуатации преобразователя переменного прецизионного 792А.
Нормативные и технические документы, устанавливающие требования к преобразователям переменного напряжения прецизионным 792А
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.
3 Техническая документация фирмы-изготовителя.
