Установки измерительные КИТ КМД, 38229-14

Назначение

Установки измерительные «КИТ КМД» (далее - установки) предназначены для поверки концевых мер длины 2-го, 3-го, 4-го разряда всех классов точности по ГОСТ 9038-90, а так же для измерения линейных размеров с использованием эталонов (калибров).

Описание

Действие установок основано на принципе измерения линейных размеров посредством индуктивного преобразователя (индуктивных преобразователей) линейных перемещений, сигнал с которых подвергается аналого-цифровой обработке с последующим выводом в цифровом и графическом виде.

В режиме поверки концевых мер длины действие установок основано на принципе сравнения длин поверяемой и эталонной концевой меры длины путем поочередного касания мер в заданных точках измерительным наконечником (измерительными наконечниками) индуктивного преобразователя (индуктивных преобразователей) линейных перемещений. Выходной аналоговый сигнал индуктивного преобразователя линейных перемещений поступает на вход измерительного модуля. В измерительном модуле происходит оцифровка аналогового сигнала и линейная цифровая фильтрация. Измерительный модуль по интерфейсу USB передает цифровой сигнал о линейном перемещении штока датчика в персональный компьютер. Цифровая информация в персональном компьютере обрабатывается управляющей программой, отображается на экране монитора и выводится на печатающее устройство в виде аттестата и протокола поверки. Информация о длине мер в применяемом эталонном наборе вводится оператором на этапе подготовки к поверке, исходя из протокола поверки.

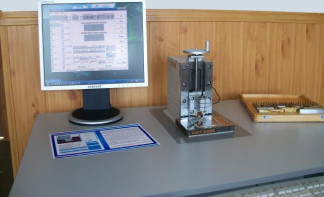

В состав установок «КИТ КМД» входят измерительная стойка, измерительный модуль, модуль привода, измерительный преобразователь (один или два) и персональный компьютер с программой поверки КМД.

Для измерения линейных размеров установка поставляется с адаптером измерительного преобразователя позволяющим заменить следующие измерительные приборы и головки:

-    оптикаторы 01П, 02П, 05П;

-    интерферометр Уверского;

-    микрокаторы 01ИГП, 5ИГП;

-    трубки горизонтального или вертикального оптиметра.

Для базирования деталей при измерении диаметров по дополнительной заявке установки комплектуются призмой-кондуктором с измерительными рычагами.

Установки выпускаются в пяти исполнениях: КТОР.121001.002.10, КТОР.121001.002.12, КТОР.121001.002.14, с двумя измерительными преобразователями и КТОР.121001.002.11, КТОР.121001.002.13 с одним измерительным преобразователем.

Программное обеспечение

Установки измерительные «КИТ КМД» имеют внешнее программное обеспечение, записанное на CD-диск.

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель измерительного модуля методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Установки поставляются в комплектации в соответствии с таблицей:

Кол-во, шт., на исполнение КТОР.121001.002.ХХ

УИН 002.01.00.00

УИН 002.01.00.02 УИН 002.06.00.00 УИН 002.07.00.00

УИН 002.07.00.01

УИН 002.08.00.00

УИН 002.08.00.03

УИН 002.08.00.02 УИН 002.02.00.00

1

1

1

1

1

1

1

1

1

1

1

1

2

1

УИН 002.03.00.00

1

1

1

КТОР.121001.002 ИЗ КТОР.121001.002 РЭ

По договоренности

Измерительный модуль «КИТ-М-002-02»

Модуль индикации

Стойка измерительная Преобразователь измерительный верхний

Преобразователь измерительный нижний

Стол с выступающей сферической вставкой Адаптер измерительного преобразователя Стол дифференциальный Модуль привода" КИТ-П" Компьютер

Комплект ЗИП в составе:

1.    кабель "USB"

2.    экран

3.    движок 9х30

4.    движок 9х35

5.    арретир

6.    ножная тангента Программное обеспечение:

Компакт-диск с программой поверки концевых мер длины, программой для автоматизации поверки установки и тестом установки

Документация Методика поверки Руководство по эксплуатации _Тара_

Комплект поставки может быть изменен по согласованию с заказчиком (потребителем) Поверка

осуществляется в соответствии с документом КТОР.121001.002 ИЗ «Установки измерительные «КИТ КМД». Методика поверки», утвержденным ФГУП «ВНИИМС» 18 сентября 2013 г. и входящим в комплект поставки установок.

Основные средства поверки: концевые меры длины плоскопараллельные 1-го, 2-го, 3-го разрядов по МИ 1604-87.

Сведения о методах измерений

Сведения о методах измерений содержатся в разделе 2.3. «Порядок эксплуатации» документа КТОР.121001.002 РЭ «Измерительные установки «КИТ КМД». Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установкам измерительным «КИТ КМД»

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия». КТОР.121001.002 ТУ «Установки измерительные «КИТ КМД». Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

выполнение работ и оказание услуг по обеспечению единства измерений.
