| Номер в госреестре | 38268-15 |
| Наименование СИ | Адгезиметры покрытий отрывного типа гидравлические |
| Обозначение типа СИ | ELCOMETER 108 |
| Изготовитель | "Elcometer Limited", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 14.07.2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Адгезиметры покрытий отрывного типа гидравлические ELCOMETER 108 (далее по тексту - адгезиметры) предназначены для измерения адгезии покрытия к основанию материала.
Принцип действия адгезиметров основан на методе измерения уровня давления, требуемого для отрыва участка покрытия от основания материала. К измеряемому покрытию при помощи адгезива прикрепляется тестовый элемент из комплекта поставки (покрытие может обрезаться вокруг тестового элемента, если это предписано стандартом или методикой проведения измерения). В отверстие в центре тестового элемента помещается шток прибора, а тестовый элемент зажимается быстроразъемной соединительной муфтой. При вращении рукоятки регулировки по часовой стрелке шток под давлением упирается в основание и пытается отделить покрытие с приклеенным тестовым элементом от поверхности основания. Одновременно с вращением ручки регулировки на манометре показывается уровень давления на тестовый элемент. Когда уровень давления превышает степень адгезии покрытия, тестовый элемент и покрытие отделяются от основания. Во время проведения испытаний регистрируется максимальное гидравлическое давление, которое является эквивалентом степени адгезии покрытия к основанию.
Конструктивно адгезиметры состоят из штока, соединительной муфты, рукоятки регулировки уровня давления и манометра, объединённых в едином корпусе. В зависимости от диапазона измерений и вида манометра адгезиметры имеют две модификации: ELCOMETER 108 с манометром циферблатного типа и ELCOMETER 108 с манометром цифрового типа. Рукоятка регулировки уровня давления выполнена в виде рукоятки для вращения рукой.

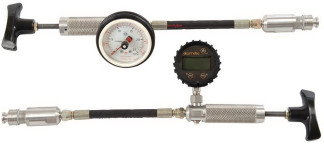

Фотографии адгезиметров приведены на рисунке 1, вверху - с манометром циферблатного типа, внизу - с манометром цифрового типа.
Адгезиметры применяются для контроля и диагностики особенно ответственных объектов энергетики, нефтяной и газовой промышленности, транспорта и других отраслей.
Всего листов 3
В адгезиметрах, использующих цифровой манометр, применяется встроенное программное обеспечение, которое позволяет отображать на дисплее манометра результаты измерений и выполнять настройку параметров измерений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IDENT |
| Номер версии (идентификационный номер) ПО | 1.04.06 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты ПО соответствует типу «высокий» согласно Р 50.2.077-2014.
Таблица 2
| Наименования характеристик | Значения |
| Диапазон измерения силы адгезии (механического напряжения), МПа: - ELCOMETER 108 с манометром циферблатного типа - ELCOMETER 108 с манометром цифрового типа | От 1 до 18 От 0,4 до 25 |
| Пределы допускаемой относительной погрешности измерения силы адгезии (механического напряжения), % - ELCOMETER 108 с манометром цифрового типа в диапазоне измерений свыше 13 до 25 МПа | ±3 |
| Пределы допускаемой абсолютной погрешности измерения силы адгезии (механического напряжения), МПа - ELCOMETER 108 с манометром циферблатного типа в диапазоне измерений от 1 до 18 МПа - ELCOMETER 108 с манометром цифрового типа в диапазоне измерений от 0,4 до 13 МПа включительно | ±1 ±0,4 |
| Г абаритные размеры (длина х ширина х толщина), мм, не более | 520 х 180 х 90 |
| Масса, кг, не более | 1,5 |
| Срок службы, лет, не менее | 5 |
| Условия эксплуатации: о/"ч - температура окружающей среды, С - относительная влажность воздуха при температуре плюс 25 оС, % | От минус 10 до 60 От 10 до 90 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и боковую часть корпуса способом наклеивания этикетки.
Таблица 3
| № | Наименование | Количество |
| 1 | Адгезиметр ELCOMETER 108 | 1 шт. |
| 2 | Тестовый элемент | 5 шт. |
| 3 | Адгезив | 1 шт. |
| 4 | Защитный кейс для транспортировки | 1 шт. |
| 5 | Руководство по эксплуатации | 1 экз. |
| 6 | Методика поверки МП 008.Д4-15 | 1 экз. |
осуществляется по методике поверки МП 008.Д4-15 «ГСИ. Адгезиметры покрытий отрывного типа гидравлические ELCOMETER 108. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в апреле 2015 года.
Основные средства поверки:
1. Динамометр электронный переносной ДЭП3-1Д-10У-1 (Госреестр № 49616-12).
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации «Адгезиметры покрытий отрывного типа механические ELCOMETER 108. Руководство по эксплуатации», Раздел № 2.
Нормативные и технические документы, устанавливающие требования к адгезиметрам покрытий отрывного типа гидравлическим ELCOMETER 108
Техническая документация фирмы-изготовителя «Elcometer Limited», Великобритания.
