| Номер в госреестре | 38321-16 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | Leica DISTO D2 |
| Изготовитель | Компания "Leica Geosystems AG", Швейцария |
| Год регистрации | 2016 |
| Срок свидетельства | 28.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Дальномеры лазерные Leica DISTO D2 (далее - дальномеры) предназначены для измерений расстояний при создании обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах, а также при выполнении кадастровых и землеустроительных работ.
Принцип измерений расстояний дальномеров основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели.
Нулевой (начальной) точкой отсчёта дальномеров может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- край многофункциональной позиционной скобы.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Конструктивно дальномеры выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерами осуществляется при помощи 8-кнопочной клавиатуры.

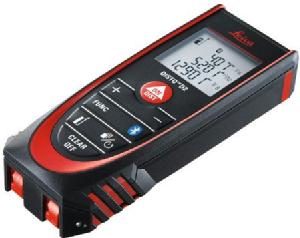

Общий вид дальномеров лазерных Leica DISTO D2 приведён на рисунке 1.
Опломбирование узлов дальномеров не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений расстояний, м: - при благоприятных условиях^ - при неблагоприятных условиях2 | от 0,05 до 100,00 от 0,05 до 60,00 |
| Г раницы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95): - при благоприятных условиях^: - от 0,05 до 5 м включ. - св. 5 до 100 м включ. - при неблагоприятных условиях2): - от 0,05 до 5 м включ. - св. 5 до 60 м включ. | ±2-1,5 мм ±2(1,5 мм +0,1 мм/м) ±2-3 мм ±2(3,00 мм +0,15 мм/м) |
| Допускаемая средняя квадратическая погрешность измерений расстояний: - при благоприятных условиях^: - от 0,05 до 5 м включ. - св. 5 до 100 м включ. - при неблагоприятных условиях2): - от 0,05 до 5 м включ. - св. 5 до 60 м включ. | 1,5 мм 1,5 мм + 0,1 мм/м 3 мм 3,00 мм + 0,15 мм/м |
| Дискретность измерений расстояний, мм | 0,1 |
| Диаметр лазерной точки, мм, не более: - на расстоянии 10 м - на расстоянии 50 м - на расстоянии 100 м | 6 30 60 |
| Класс опасности лазерного излучения по ГОСТ 31581-2012 | 2 |
| Длина волны лазерного излучения, мкм | 0,635 |
| Мощность лазерного излучения, мВт, не более | 1 |
| Внутренняя память, измерений | 10 |
| Источник электропитания Напряжение питания, В | 2 элемента питания типа ААА 2*1,5 |
| Измерений на полный заряд источника питания, не более | 10000 |
| Диапазон рабочих температур, °С | от минус 10 до плюс 50 |
| Г абаритные размеры (ДхШ*В) мм, не более | 44x26x116 |
| Масса с элементами питания, кг, не более | 0,1 |
| 1) - измерения на поверхность со 100% отражательной способностью (стена, окрашенная в белый цвет), низкая фоновая освещённость, умеренные температуры (плюс 25 °С) 2) - измерения на поверхность с отражательной способностью от 10 до 100%, высокая фоновая освещённость (прибл. 30 000 лк), температура от минус 10 до плюс 50 °С | |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус дальномеров.
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Дальномер лазерный Leica DISTO D2 | 1 |
| Элементы питания (тип ААА) | 2 |
| Страховочный темляк | 1 |
| Чехол | 1 |
| Упаковочная коробка | 1 |
| Руководство по эксплуатации на русском языке | 1 |
| Методика поверки МП АПМ 26-16 | 1 |
осуществляется в соответствии с документом МП АПМ 26-16 «Дальномеры лазерные Leica DISTO D2. Методика поверки», утверждённым ООО «Автопрогресс-М» «20» мая 2016 г. Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
2 ГОСТ 53340-2009 Приборы геодезические. Общие технические условия
3 ГОСТ 19223-90 Светодальномеры геодезические. Общие технические условия
4 Техническая документация компании «Leica Geosystems AG», Швейцария
