| Номер в госреестре | 38327-14 |
| Наименование СИ | Радиометры альфа-, бета-излучения |
| Обозначение типа СИ | iSolo |
| Изготовитель | "Mirion Technologies (Canberra), Inc.", США; Фирма "Canberra Industries, Inc.", США (срок свидетельства: 16.04.2019 г.) |
| Год регистрации | 2014 |
| Срок свидетельства | 14.03.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры альфа-, бета- излучения iSolo Назначение средства измерений
Радиометры альфа-, бета- излучения iSolo (далее - радиометры iSolo) предназначены для измерения активности альфа- и бета- излучающих радионуклидов в аэрозольных фильтрах, в насыпных и в твердых пробах диаметром до 60 мм.
Принцип работы прибора основан на регистрации импульсов, возникающих при взаимодействии альфа- и бета- частиц с пассивированным ионно-имплантированным планарным кремниевым детектором PIPS, с последующим разделением импульсов по амплитудам. В процессе измерений автоматически вносится поправка на присутствующие продукты распада радона и торона.
Радиометр iSolo выпускается в двух модификациях - SOLO300G и SOLO300L. В модификации SOLO300G радиометра iSolo установлен защитный детектор, включенный в схему антисовпадений и позволяющий отсечь внешнее космическое и гамма-излучение для снижения общего фона системы. В качестве защитного детектора антисовпадений используется пластиковый сцинтиллятор особой конфигурации, окружающий измерительную камеру. Модификация SOLO300L помимо защитного детектора снабжена дополнительной свинцовой защитой. По заказу возможна поставка прибора без защитного детектора.

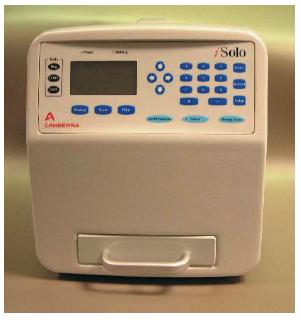

Все операции управления радиометром выполняются с помощью размещенных на передней панели кнопок и жидкокристаллического дисплея. На передней панели также расположены светодиоды, указывающие на состояние источников питания прибора. На задней панели расположены разъем для подключения внешнего источника питания, разъем параллельного порта принтера и разъем последовательной связи RS-232. Питание прибора может осуществляться также от аккумуляторов NiMH. В радиометре имеется встроенный лоток для образца, управление лотком осуществляется вручную.
Радиометры альфа-, бета- излучения iSolo являются приборами со встроенным программным обеспечением. Разделение ПО с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
Идентификационные данные программного обеспечения радиометров альфа-, бета- излучения iSolo представлены в таблице 1.
Таблица 1. Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное микропро граммное обеспечение iSolo | 36797A.HEX | 1.12 и выше (до 1.99) | * | * |
* - ПО зашивается на стадии производства. Доступа к цифровому идентификатору ПО нет.
Уровень защиты программного обеспечения радиометров альфа-, бета- излучения iSolo от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.
Основные метрологические и технические характеристики радиометров iSolo приведены в таблице 2.
Таблица 2
| Наименование | Значения | |
| SOLO300G | SOLO300L | |
| Диапазон регистрируемых энергий бета-излучающих радионуклидов, МэВ | 0,125 -2,28 | |
| Диапазон регистрируемых энергий альфа-излучающих радионуклидов, МэВ | 3,0-9,6 | |
| Чувствительность к бета-излучению твердых источников из 90Sr+90Y типа 1СО, с-1-Бк-1, не менее | 0,25 | |
| Чувствительность к альфа-излучению твердых 239 1 1 источников из Pu типа 1П9, с -Бк" , не менее | 0,25 | |
| Чувствительность к бета-излучению источников из 90Sr+90Y на фильтре диаметром 15 мм, с-1-Бк-1, не менее | 0,25 | |
| Чувствительность к альфа-излучению источни- 241 ков из Am на фильтре диаметром 15мм, с-1-Бк-1, не менее | 0,20 | |
| Диапазон измеряемой активности бета-излучающих радионуклидов, Бк | 3-10-1-104 | 2-10-1-104 |
| Диапазон измеряемой активности альфа-излучающих радионуклидов, Бк | 3-10-2-104 | 3-10-2-104 |
| Пределы допускаемой относительной погрешности определения активности альфа - излучающих радионуклидов в диапазоне измерений, % | ± 10 | |
| Наименование | Значения | |
| SOLO300G | SOLO300L | |
| Пределы допускаемой относительной погреш- | ||
| ности определения активности бета - излучаю | ± 10 | |
| щих радионуклидов в диапазоне измерений, % | ||
| Время установления рабочего режима, мин, не более | 10 | |
| Габаритные размеры прибора, мм: | ||
| ширина, | 250 | 250 |
| высота, | 270 | 270 |
| длина; | 370 | 370 |
| Масса, кг | 9 | 17 |
| Рабочие условия эксплуатации: 0 /'Ч - температура окружающего воздуха, С | ||
| от 10 до 40 | ||
| - относительная влажность воздуха, % | от 86 до106,7 | |
| - атмосферное давление, кПа | от 30 до 95 | |
| Нормальные условия эксплуатации: | ||
| - температура окружающего воздуха, °С; | 20 ± 5 | |
| - относительная влажность воздуха, %; | 60 ± 15 | |
| - атмосферное давление, кПа | 101,3 ± 4 | |
| Средняя наработка на отказ, ч | 20000 | |
| Средний срок службы с даты выпуска из произ | 10 | |
| водства, лет | ||
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и методом шелкографии на пленочную этикетку, клеящуюся на корпус радиометра.
В комплект поставки радиометра iSolo входят составные части и эксплуатационная документация, приведенные в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во | Прим. | |
| 1 | Радиометр iSolo | SOLO300G SOLO300L | 1 | Модификация определяется при заказе |
| 2 | Кабель RS-232, 1,8 м | - | 1 | |
| 3 | Сетевой адаптер - вход: 100-240 В с автоматическим выбором напряжения, 50-60 Гц; выход: 12 В пост.тока, 5,0А | 1 | ||
| 4 | Оправка и основание для установки детектора | - | 1 | |
| 5 | Держатель калибровочного источника, диам. 60 мм х глубина 3 мм | SH-CAL | 1 |
| Наименование | Обозначение | Кол-во | Прим. | |
| 6 | Комплект прижимных шайб и дисков | SH-SHIM | 1 | Количество может быть увеличено по требованию заказчика |
| 7 | Держатель фильтра 25 мм | SH-25MM | * | Необходимость поставки и количество определяется картой заказа. |
| 8 | Держатель фильтра 37 мм | SH-37MM | * | |
| 9 | Держатель фильтра 42 мм | SH-42MM | * | |
| 10 | Держатель фильтра 47 мм | SH-47MM | * | |
| 11 | Держатель фильтра 60 мм | SH-60MM | * | |
| 12 | Держатель фильтра 4 дюйма | SH-4IN | * | |
| 13 | Сканер штрих-кода | ISOLO-BR | * | |
| 14 | Комплект запасных аккумуляторов | ISOLO-BT | * | |
| 15 | Программа вывода данных | ILINK | * | |
| 16 | Руководство по эксплуатации | CPR353MN001 | 1 | |
| 17 | Методика поверки | МП 2101-004-2013 | 1 | |
| 18 | Свидетельство о первичной поверке | 1 |
осуществляется по документу МП 2101-004-2013 «Радиометры альфа-, бета- излучения iSolo. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2013 г.
При поверке применяются:
- эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники альфа-
239 2 3
излучения типа 1П9 из Pu активностью от 2-10 до 2-10 Бк с погрешностью не более 5%;
- эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники бета-излучения типа1СО из 90Sr+90Y активностью от 2-102 до 2-103 Бк с погрешностью не более 5%.
CPR353MN001 «Радиометры альфа-, бета- излучения iSolo. Руководство по эксплуатации» Нормативные и технические документы, устанавливающие требования к радиометрам iSolo
1. ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей»;
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
3. ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников»
4. Техническая документация фирмы-изготовителя «Canberra Industries, Inc.», США.
- при осуществлении деятельности в области использования атомной энергии;
- при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 36 |
| Поверителей | 6 |
| Актуальность данных | 20.11.2024 |
