Блоки обработки и передачи данных БОП-04м, 38387-13

Назначение

Блоки обработки и передачи данных БОП-04м (далее - блоки) предназначены для измерений параметров радиационной обстановки на объекте путем сбора (приема) и обработки частотно-импульсных сигналов от внешних датчиков, регистрирующих ионизирующие излучения.

Описание

Блок представляет собой стационарное устройство, конструктивно выполнен в едином корпусе и осуществляет функции измерений параметров радиационной обстановки на объектах. Выполнение рабочих функций обеспечивается при подключении к нему следующих внешних технических средств: блоков и устройств детектирования (далее - БД и УД) ионизирующих излучений, устройств звуковой и световой сигнализации и исполнительных механизмов. Передача информации осуществляется через каналы связи на базе интерфейса RS-485 и RS-232.

Принцип действия блоков основан на преобразовании электрических импульсных сигналов, поступающих от БД и УД в цифровые коды, обработке и преобразовании их в информационно-функциональный массив данных о параметрах радиационной обстановки на объекте для передачи на оборудование верхнего уровня или внешнюю ПЭВМ; в сигналы управления внешними средствами световой и звуковой сигнализации; в сигналы в виде «сухого» контакта для включения внешних исполнительных механизмов.

В состав блока входят: узел контроллера ПНО-01Р ПБАВ.431268.001; блок питания МПА10ВВ; блок питания МПА15А; блок питания МПС60В; фильтр сетевой DL-10DX1; устройство защиты DT-12; устройство защиты ZS-1DSM; алфавитно-цифровой жидкокристаллический модуль PC-2004-A. В отдельных экземплярах блока могут быть использованы блоки питания МПЕ10ВВ, МПЕ15А и МПС60Y (вариант исполнения БОП-04м-01).

К блоку без дополнительных настроек могут быть подключены типовые серийно выпускаемые датчики следующих типов: БДМГ-100-07; БДМГ-08Р3, Р4, Р5; УДЖГ-22Р1, Р2; УДЖГ-22Е1, Е2; УДМС-20Р; ИРТ-М.

В блоке предусмотрено занесение в энергонезависимую память следующих параметров: тип, заводской номер и год выпуска, чувствительность, «мертвое» время, собственный фон подключаемых БД и УД, размерность измеряемой величины; код измерительного канала (координаты точки контроля), адрес блока в сети объекта, наименование и размерность измеряемых величин; пороговые значения (уставки) измеряемой величины.

Блок осуществляет автоматический контроль работоспособности подключенного к нему БД и УД и при отсутствии сигнала выдает предупреждение на световой индикатор и во внешний информационный канал.

Результаты обработки информации в виде данных о текущих значениях контролируемых параметров радиационной обстановки, блок передает в каналы связи по интерфейсу RS-485, сравнивает их с заданными пороговыми уставками и выдает сигналы превышения на внешние устройства звуковой и световой предупредительной и аварийной сигнализации и исполнительные механизмы.

Внешний вид блока представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 2.

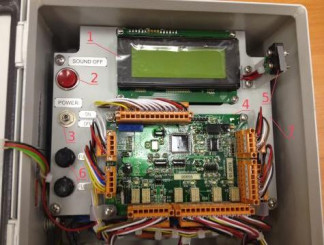

1 - ЖКИ (жидко - кристаллический индикатор); 2 - Кнопка отключения звуковой сигнализации; 3 - Тумблер питания; 4 - Узел контроллера ПНО-01Р; 5 - Датчик открытия передней крышки; 6 - Предохранители; 7 - Монтажная панель

Рисунок 1 - Внешний вид блока

Место нанесения знака утверждения типа

Для защиты от несанкционированного доступа на лицевой стороне корпуса блока размещено запирающее устройство.

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место нанесения знака

утверждения типа

Программное обеспечение

Программное обеспечение (ПО) блока состоит из встроенного ПО «БОП-04м» и сервисного ПО «Конфигуратор».

Метрологически значимым в блоке является ПО «Конфигуратор».

ПО «Конфигуратор» предназначено для проверки работоспособности, настройки, поверки, анализа данных в блоке.

ПО «Конфигуратор» оперативно отображает результаты измерений, конфигурирует и настраивает блок, включая задание пороговых уровней срабатывания сигнализации и конфигурации измерительных каналов.

ПО «БОП-04м» является встроенным в ПЗУ блока, представляет собой единый исполняемый блок, метрологически значимая часть ПО отдельно не выделяется.

ПО «БОП-04м» предназначено для:

1)    управления работой блока;

2)    обработки частотно-импульсивных сигналов по стандартному алгоритму;

3)    выдачи измерительной и статусной информации по каналам передачи данных

RS-485;

4)    отображения следующей информации на ЖКИ блока:

-    проектного идентификатора точки контроля;

-    текущих значений измеряемых величин, средней скорости счета импульсов;

-    сигнализации о превышении пороговых уровней;

-    результатов автоматического контроля работоспособности блока.

Идентификационные данные ПО блока приведены в таблице 1. Таблица 1

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Вид регистрируемого излучения, диапазон энергии излучения и измеряемая физическая величина определяются типом подключаемых БД и УД.

Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2

Блок вырабатывает питание для подключаемых блоков детектирования следующих номиналов: стабилизированное напряжение ±(12±0,1) В током 0,1 А для БОП-04м; (48±0,5) В током 0,4 А для модификации БОП-04м-01. Для тестирования работоспособности блоков детектирования вырабатывается (6±0,1) В током 0,05 А.

Исполнение по электромагнитной совместимости соответствует группе III при критерии качества функционирования А по ГОСТ 50746-2000.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель блоков на специальный шильдик методом фотопечати и на титульный лист ПБАВ.468166.004 ПС типографским способом или штемпелеванием.

Комплектность

Комплект поставки блоков приведен в таблице 3.

Примечания:

* - количество дискет - одна на транспортную упаковку. Количество блоков в транспортной упаковке - до 10 штук;

** - количество экземпляров РЭ - одно на транспортную упаковку, если не оговорено дополнительно;

*** - поставляется по отдельному заказу. Может применяться сигнализатор типа ВС-3-2СФ-ГС-6В.

Поверка

осуществляется в соответствии с разделом 4 ПБАВ.468166.004 РЭ документа «Блок обработки и передачи данных БОП-04м. Руководство по эксплуатации», согласованного ГЦИ СИ ФГУП «ВНИИФТРИ» 20.06.2008 г.

Основные средства поверки:

-    генератор импульсов Г5-54, рег. № 4221-74, длительность импульсов от 0,1 до 1000 мкс с погрешностью ±(0,1t+0,03) мкс, амплитуда от 50 до 0,005 В с погрешностью ±(0,1А + К х 1 В), частота от 0,01 до 100 кГц;

-    осциллограф универсальный С1-65А, рег. № 3371-72, частота от 0,1 Гц до 50 МГц, фронт нарастания не более 10 нс, входное сопротивление не менее 10 МОм, коэффициент развертки (0,01 мс/дел - 50 мс/дел);

-    частотомер электронно-счетный Ч3-54, диапазон частот от 0,1 Гц до 150 МГц, пределы допускаемой основной погрешности установки частоты ± 210 ;

-    вольтметр В7-37, рег. № 8507-81, пределы допускаемой относительной погрешности измерений ±0,1 %.

Сведения о методах измерений

Блок обработки и передачи данных БОП-04м. Руководство по эксплуатации. ПБАВ.468166.004 РЭ.

Нормативные и технические документы, устанавливающие требования к блокам обработки и передачи данных БОП-04м

ГОСТ 27451-87. Средства измерений ионизирующих излучений. Общие технические условия.

ГОСТ 50746-2000. Совместимость технических средств электромагнитная. Технические средства для атомных станций. Требования и методы испытаний.

Лист № 6 Всего листов 6

Блок обработки и передачи данных БОП-04м. Технические условия. ПБАВ.468166.004 ТУ.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
