| Номер в госреестре | 38436-14 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные |
| Обозначение типа СИ | ARL 9800, ARL 9900, ARL ADVANT’X |
| Изготовитель | "Thermo Fisher Scientific (Ecublens) SARL", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры рентгенофлуоресцентные моделей ARL 9800, ARL 9900, ARL ADVANT’X, (далее по тексту - спектрометры) предназначены для измерения массовой доли элементов в металлических и неметаллических (стекло, керамика, огнеупоры, цемент, геологические пробы и т.п.) образцах и образцах, находящихся в твердом, жидком и порошкообразном состоянии (горные породы, руды, продукты их переработки, металлы, катализаторы, масла и присадки, нефть и нефтепродукты и т.д.).
Принцип действия спектрометров основан на принципе излучении атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны классифицируется в системе кристаллов и детекторов с последующей регистрацией по интенсивности для каждого элемента. Массовую долю отдельных элементов в образце определяют по предварительно полученным градуировочным данным.
Спектрометры выполнены в виде стационарных напольных приборов. Основными элементами конструкции спектрометров являются корпус, термостабилизированный вакуумный танк, рентгеновская трубка с высоковольтным генератором, полихроматоры ( ARL ADVANT’X) и/или гониометры G45 или SmartGonio, первичная загрузочная камера и система транспорта образца, блок регулировки потоков газов (Ar/CH4 и He), блок термостабилизации спектрометра, блок питания, блок охлаждения рентгеновской трубки и персональный компьютер под управлением специализированного программного обеспечения.
Спектрометры моделей ARL 9800, ARL 9900, ARL ADVANT’X выпускаются в нескольких исполнениях в зависимости от комплектации и мощности рентгеновской трубки, что отражается в названии моделей спектрометров путем добавления к основному названию модели расширения в следующем виде:
Для ARL 9800:
OASIS или OASIS+ - генератор для трубки мощностью 1,2 кВА;
X+ - генератор для трубки мощностью 2,5 кВА;
XP - генератор для трубки мощностью 3,6 кВА;
XP+ - генератор для трубки мощностью 4,2 кВА;
Для ARL 9900:
ARL 9900 IntelliPower 1200 (или OASIS или OASIS+) - спектрометр оснащен генератором IntelliPower для трубки мощностью 1200 ВА;
ARL 9900 IntelliPower 2500 (или X+) - спектрометр оснащен генератором Intelli-Power для трубки мощностью 2500 ВА;
ARL 9900 IntelliPower 3600 (или XP) - спектрометр оснащен генератором IntelliPower для трубки мощностью 3600 ВА;
ARL 9900 IntelliPower 4200 (или XP+) - спектрометр оснащен генератором Intelli-Power для трубки мощностью 4200 ВА;
ARL 9900 WorkStation TM - спектрометр оснащен генератором для трубки мощностью 1200....4200 В-А и имеет возможность работать совместно с автоматическими системами подачи в прибор для анализа проб различной формы.
Для ARL Advant’X:
ARL Advant’X + - генератор для трубки мощностью 2,5 кВА;
ARL Advant’X XP - генератор для трубки мощностью 3,6 кВА;
ARL Advant’X XP+ - генератор для трубки мощностью 4,2 кВА;
ARL Advant’X IntelliPower.

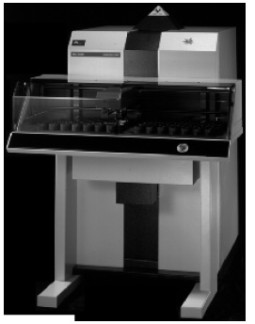

Внешний вид спектрометров рентгенофлуоресцентных моделей ARL 9800, ARL 9900, ARL ADVANT’X приведен на рисунках 1, 2 и 3 соответственно.
Спектрометры оснащаются автономным ПО OXSAS или ПО WinXRF , которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологической значимой части ПО | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| WinXRF | Sys_man.exe | 2.0 или выше1 | C6A52C5F5FB6BA2063 FA461D948358E2 (для версии 3.2.5) | MD5 |
| OXSAS | Oxsas.exe | 1.3 или выше* | B3618F 0ADAE160D9C 0DE4BF2B0D3B05C (для версии 1.6.4 ) | MD5 |
- создание отчетов по результатам измерений;
- хранение и экспорт полученных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.
| № пп | Наименование характеристики | ARL 9800 | ARL 9900 | ARL ADVANT’X |
| 1 | Анализируемые элементы | от B до U | ||
| 2 | Чувствительность по контрольным элементам в стандартном образце УГ5и (или УГ7и) (кимп/смА), не менее: -вольфрам (по линии WZai) - марганец (по линии MnKa) - никель (по линии NiKa) | 0,002 0,015 0,005 | ||
| 3 | Относительное СКО выходного сигнала2, %, не более | 1,0 | ||
| 4 | Мощность рентгеновской трубки, кВ-А / потребляемая мощность, кВ-А | 0,6 / 6,0 1,2 / 6,0 2.5 / 6,0 3,0 / 6,0 3.6 / 6,0 4,2/ 7,0 | 1.2 / 3,5 2.5 / 5,0 3.6 / 6,0 4.2 / 7,0 | 1.2 / 3,1 2.5 / 4,9 3.6 / 6,0 4.2 / 7,0 |
| 5 | Время установления рабочего режима, ч, не более | 1 | ||
| 6 | Напряжение питания частотой (50±1) Гц | 230 В (-15% +10%) | ||
| 7 | Габаритные размеры (ДхШхВ)*, мм, не более | 1600x1300 х900 | 1660х1365х 930 | 940х830х 1090 |
| 8 | Масса*, кг, не более | 750 | 750 | 450 |
| 9 | Средний срок службы, лет | 8 | ||
| 10 | Наработка на отказ, ч, не менее | 6000 | ||
| 11 | Условия эксплуатации: - диапазон температуры окружаю- о/~' щего воздуха, С - относительная влажности окружающего воздуха, (при t=25 0С), %, не более - диапазон атмосферного давления, кПа | от 18 до 28 80 от 84 до 106,7 | ||
* без внешнего компьютера и охладителя
наносится типографским способом на титульный лист руководства по эксплуатации и на специальную табличку на боковой (или задней) панели спектрометра методом наклейки.
1. Спектрометр.
2. Компьютер.
3. Руководство по эксплуатации.
4. Методика поверки МП-242-1691-2013
осуществляется по документу МП-242-1691-2013 «Спектрометры рентенофлуоресцентные моделей ARL 9800, ARL 9900, ARL ADVANT’X. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.12.2013 г.
Основные средства поверки: стандартный образец состава стали углеродистой и легированной УГ5и (или УГ7и) из комплекта ГСО 4165-91П, 2489-91П/2497-91П.
приведены в следующих документах:
1. Спектрометры рентенофлуоресцентные моделей ARL 9800, ARL 9900,
ARL ADVANT’X . Руководство по эксплуатации.
2. ГОСТ Р 51795-2001 Цементы. Методы определения содержания минеральных добавок.
3. ГОСТ Р 52660-2006 «Топлива автомобильные. Метод определения серы рентгенофлуоресцентной спектроскопией с дисперсией по длине волны».
4. ГОСТ Р 52660-2006 «Нефтепродукты. Метод определения серы рентгенофлуоресцентной спектроскопией с дисперсией по длине волны».
5. ГОСТ Р 51795-2001 «Цементы. Методы определения содержания минеральных добавок».
6. ГОСТ 10689-75 «Сода кальцинированная техническая из нефелинового сырья. Технические условия».
7. ГОСТ 30608-98 «Бронзы оловянные. Метод рентгенофлуоресцентного анализа».
8. ГОСТ 30609-98 «Латуни литейные. Метод рентгенофлуоресцентного анализа».
9. ГОСТ 20068.4-88 «Бронзы безоловянные. Метод рентгеноспектрального флуоресцентного определения алюминия».
10. ГОСТ 28817-90 «Сплавы твёрдые спеченные. Рентгенофлуоресцентный метод определения металлов».
11. ГОСТ 28033-89 «Сталь. Метод рентгенофлюоресцентного анализа».
12. ГОСТ 25278.15-87 «Сплавы и лигатуры редких металлов. Рентгенофлуоресцентный метод определения циркония, молибдена, вольфрама и тантала в сплавах на основе ниобия».
Нормативные и технические документы, устанавливающие требования к спектрометрам рентгенофлуресцентным моделей ARL 9800, ARL 9900, ARL ADVANT’X.
Техническая документация фирмы «Thermo Fisher Scientific» (Ecublens) SARL», Швейцария.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
