| Номер в госреестре | 38549-13 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | Метран-2000 |
| Изготовитель | Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»), г. Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 13.07.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические Метран-2000 (далее -ПТ) предназначены для измерения температуры различных сред, температуры поверхностей твердых тел и малогабаритных подшипников.
Принцип действия преобразователей термоэлектрических основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи ПТ при разности температур между его рабочим и свободными концами. ПТ обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
Основными узлами ПТ являются (в зависимости от конструктивного исполнения) чувствительный элемент (ЧЭ), защитная арматура, соединительная головка, клеммная колодка для крепления выводов.
В качестве чувствительного элемента используется (в зависимости от конструктивного исполнения) кабель термопарный с НСХ типа К, N, L или термоэлектрический чувствительный элемент, представляющий собой два электрода: для ПТ с НСХ типа S платинородиевый сплав ПР-10 (положительный термоэлектрод) и платина ПлТ (отрицательный термоэлектрод); для ПТ с НСХ типа В платинородиевый сплав ПР-30 (положительный термоэлектрод) и платинородиевый сплав ПР-6 (отрицательный термоэлектрод), выполненных в виде термопарного кабеля с минеральной изоляцией термоэлектродов.

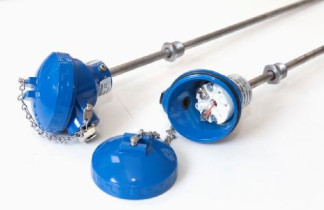

Внешний вид ПТ представлен на рисунке 1.
Метрологические и технические характеристики ПТ представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики преобразовате
лей термоэлектрических Метран-2000
| Наименование характеристик | Значение характеристик | |
| для класса допуска 1 | для класса допуска 2 | |
| Диапазон измеряемых температур для НСХ типа:, °С - K | от - 40 до 1000 | |
| - N | от - 40 до 1000 | от - 40 до 1200 |
| - L | — | от - 40 до 600 |
| - S | — | от 0 до 1300 |
| - B | — | от 600 до 1600 |
| Пределы допускаемого отклонения от НСХ чувствительного элемента ПТ в диапазоне измерений, °С | ± 1,5 | ± 2,5 |
| - K | (от -40 до 375 °С); | (от -40 до 333 °С); |
| ± 0,004t | ±0,0075t | |
| (свыше 375 до 1000 °С) | (свыше 333 до 1000 °С) | |
| ± 1,5 | ± 2,5 | |
| - N | (от -40 до 375 °С); | (от -40 до 333 °С); |
| ± 0,004t | ±0,0075t | |
| (свыше 375 до 1000 °С) | (свыше 333 до 1200 °С) | |
| - L | — | ± 2,5 (от -40 до 300 °С); ±0,0075t |
| - S | (свыше 300 до 600 °С) ± 1,5 (от 0 до 600 °С); ±0,0025t | |
| - B | (свыше 600 до 1300 °С) ±0,0025t | |
| (свыше 600 до 1600 °С) | ||
| Наименование характеристик | Значение ха | рактеристик |
| для класса допуска 1 | для класса допуска 2 | |
| Пределы допускаемой основной погрешности ПТ с длиной монтажной части менее 250 мм в диапазоне измерений, °С - K - N - L - S - B | ± 1,95 (от -40 до 375 °С); ± 0,0052t (свыше 375 до 1000 °С) ± 1,95 (от -40 до 375 °С); ± 0,0052t (свыше 375 до 1000 °С) | ± 3,25 (от -40 до 333 °С); ±0,00975t (свыше 333 до 1000 °С) ± 3,25 (от -40 до 333 °С); ±0,00975t (свыше 333 до 1200 °С) ± 3,25 (от -40 до 300 °С); ±0,00975t (свыше 300 до 600 °С) ± 2,00 (от 0 до 600 °С); ±0,00325t (свыше 600 до 1300 °С) ±0,00325t (свыше 600 до 1600 °С) |
| Температура окружающей среды, °С | от - 55 до 85 | |
| Верхнее значение относительной влажности окружающего воздуха при температуре 35 °С, % | 100 | |
| Показатель тепловой инерции, с, не более | 500 | |
| Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре окружающего воздуха (23±5) °С и относительной влажности от 30% до 80 %, МОм, не менее | 100 | |
| Устойчивость к воздействию синусоидальной вибрации | группы G1, V1, V2, N2 | |
| Диапазон температур при транспортировании, °С | от - 50 до 50 | |
| Наименование характеристик | Значение ха | рактеристик |
| для класса допуска 1 | для класса допуска 2 | |
| Верхнее значение относительной влажности окружающего воздуха в транспортной таре при температуре 35 °С, % | 100 | |
| Степень защиты от пыли и воды | IP65, IP5X | |
| Вид взрывозащиты | «взрывонепроницаемая оболочка» | |
| Габаритные размеры, мм, не более - габаритные размеры корпуса, ширина х высота - длина монтажной части - длина наружной части - длина удлинительного кабеля | 125x135 20008 323 5040 | |
| Масса, кг, не более | 9 | |
| Вероятность безотказной работы за 1000 ч, не менее | 0,8 | |
| Средний ресурс при номинальной температуре применения, ч, не менее - ТП с НСХ типа S, B - ТП для измерения температуры расплавов алюминия - ТП для измерения температуры расплавов меди | 6000 5000 3500 | |
| Средний срок службы при номинальной температуре применения, лет, не менее | 6 | |
| Примечание - t - измеряемая температура, °С. | ||
наносится на табличку корпуса ПТ способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность поставки ПТ приведена в таблице 2.
Таблица 2 - Комплект поставки
| Обозначение | Наименование | Кол. | Примечание |
| Метран-2000 | Преобразователь термоэлектрический | 1 шт. | |
| СПГК.5242.100.00 ПС | Паспорт | 1 шт. | |
| СПГК.5242.100.00 РЭ | Руководство по эксплуатации | 1 шт. | На 10 шт. и меньшее количество ПТ при поставке в один адрес |
| Приложение Р к СПГК.5242.100.00 РЭ | Дополнение к руководству по эксплуатации преобразователей термоэлектрических, применяемых во взрывоопасных зонах на территории Украины | 1 шт. | На ПТ, поставляемые в Украину |
Производится в соответствии с подразделом 3.4 документа СПГК.5242.100.00 РЭ «Преобразователи термоэлектрические Метран-2000. Руководство по эксплуатации», согласованным ГЦИ СИ ФБУ «Челябинский ЦСМ» в августе 2013 г.
Основные средства поверки приведены в таблице 3.
Таблица 3
| Наименование и тип средства поверки | Основные метрологические характеристики |
| Термометр сопротивления эталонный типа ЭТС-100 | Диапазон измерения температуры от минус 196 °С до 0,01 °С, 3-ий разряд |
| Термометр сопротивления эталонный типа ЭТС-100 | Диапазон измерения температуры от 0,01 °С до 660,323 °С, 3-ий разряд |
| Преобразователь термоэлектрический платинородий-платиновый эталонный типа ППО | Диапазон измерения температуры от 300 °С до 1200 °С, 2-го разряда |
| Преобразователь термоэлектрический платинородий-платинородие-вый эталонный типа ПРО | Диапазон измерения температуры от 600 °С до 1800 °С, 1-го разряда |
| Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП | Диапазон измерения напряжения постоянного тока от 0 до 1,1 В, от 0 до 200 мВ, пределы допускаемой основной погрешности 0,005 % ИВ* + 2 мкВ. Диапазон измерения сопротивления от 0 до 2000 Ом, пределы допускаемой основной погрешности 0,0025 % ИВ* + 0,005 Ом |
| *ИВ - значение текущей измеряемой величины. | |
содержатся в документе СПГК.5242.100.00 РЭ «Преобразователи термоэлектрические Метран -2000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим Метран-2000
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».
ТУ 4211-016-51453097-2008 «Преобразователи термоэлектрические Метран-2000. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
