Для измерения температуры жидких, газообразных, сыпучих объектов с применением погружных зондов и температуры поверхностей твердых объектов с применением поверхностных зондов, для контроля температуры в диапазоне -200...1760 °С в пищевой, нефтехимической промышленности, в энергетике, машиностроении, строительстве и т. п.
| Номер в госреестре | 38574-13 |
| Наименование СИ | Термометры цифровые со сменными зондами |
| Обозначение типа СИ | Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926 |
| Изготовитель | "Testo SE & Co. KGaA", Германия; Фирма "Testo Instruments Co. Ltd.", Китай. Фирма "Testo AG", Германия (срок свидетельства: 08.02.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 27.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Термометры цифровые со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2 , Testo 922, Testo 925, Testo 926 предназначены для измерений температуры жидких, газообразных, сыпучих сред и поверхностей твердых тел.
Принцип действия
Термометры цифровые со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926 состоят из электронного блока, к которому подключаются первичные преобразователи (зонды). Зонд помещается в измеряемую среду и преобразует температуру в эквивалентный электрический сигнал, поступающий затем в электронный блок, который преобразует этот сигнал в форму, удобную для сохранения в памяти и наблюдения на жидкокристаллическом дисплее.
Внешний вид термометров цифровых со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2 , Testo 922, Testo 925, Testo 926 показан на рисунках 1-8.
Лист № 2 Всего листов 8
В зависимости от типа принципиальные различия термометров цифровых со сменными зондами состоят в следующем:

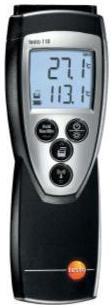

1 Testo 110 (рисунок 1) - одноканальный термометр, предназначенный для измерений температуры подключаемыми зондами (термопреобразователями сопротивления NTC).
2 Testo 112 (рисунок 2) - одноканальные термометры, предназначенные для измерений температуры в различных средах подключаемыми зондами (термопреобразователями сопротивления NTC или Pt100).
Testo 110 отличается от Testo 112 наличием у Testo 110 функции автоматической фиксации значений. Testo 112 позволяет распечатывать результаты измерений с указанием даты и времени.
3 Testo 720 (рисунок 3) - одноканальные термометры, предназначенные для измерений температуры в различных средах подключаемыми зондами (термопреобразователями сопротивления NTC или Pt100).
4 Testo-Ех^ 720 (рисунок 4) - одноканальные термометры, предназначенные для измерений температуры в различных средах подключаемыми зондами (термопреобразователями сопротивления NTC или Pt100).
Testo 720 отличается от термометра Testo-Ех-Pt 720 наличием у Testo 720 функции сигнала тревоги при превышении предельных значений измерений.
5 Testo 735-1 (рисунок 5) - трехканальный термометр, предназначенный для измерений температуры в различных средах одним, двумя или тремя одновременно подключаемыми зондами (термопарами типа «К», «Т», «J», «S», термопреобразователями сопротивления Pt100).
6 Testo 735-2 (рисунок 5) - трехканальный термометр, предназначенный для измерений температуры в различных средах одним, двумя или тремя одновременно подключаемыми зондами (термопарами типа «К», «Т», «J», «S», термопреобразователями сопротивления Pt100).
Testo 735-2 отличается от Testo 735-1 возможностью хранения результатов измерений в памяти термометра, а также наличием у Testo 735-2 USB-входа для отображения результатов измерений на компьютере.
7 Testo 922 (рисунок 6) - двухканальный термометр, предназначенный для измерений температуры в различных средах одним или двумя одновременно подключаемыми зондами (термопарами типа «К»).
8 Testo 925 (рисунок 7) - одноканальный термометр, предназначенный для измерений температуры в различных средах подключаемыми зондами (термопарами типа «К»).
9 Testo 926 (рисунок 8) - одноканальный термометр, предназначенный для измерений температуры в различных средах подключаемыми зондами (термопарами типа «Т»).
Testo 925 и Testo 926 отличаются от Testo 922 наличием у Testo 925 и Testo 926 функции сигнала тревоги при превышении предельных значений измерений. В Testo 922 есть функция циклической печати (данные могут распечатываться, например, 1 раз в минуту).
Корпус состоит из двух частей скрученных винтами. Во избежание несанкционированного вскрытия, стык двух частей корпуса защищён разрушающейся при вскрытии наклейкой с надписью «testo» (рисунок 9).
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Testo 110 |
zz_sse_i_compact-cl 110.bin |
0560 1108 |
1DEB9A92 |
CRC 32 |
|
Testo 112 |
zz_sse_i_compact-cl 112.bin |
0560 1128 |
13АС7A95 |
CRC 32 |
|
Testo 720 |
zz_sse_i_compact-cl 720.bin |
0560 7207 |
41EB6С77 |
CRC 32 |
|
Testo Ex-Pt 720 |
zz_sse_i_compact-cl ex-pt 720.bin |
0560 7236 |
С3АB5A92 |
CRC 32 |
|
Testo 735-1 |
tX35_v2_26.bin |
0560 7351 |
3E683F77 |
CRC 32 |
|
Testo 735-2 |
tX35_v2_26.bin |
0560 7352 |
7ВF36C17 |
CRC 32 |
|
Testo 922 |
zz_sse_i_compact-cl 922.bin |
0560 9221 |
65DD4A19 |
CRC 32 |
|
Testo 925 |
zz_sse_i_compact-cl 925.bin |
0560 9250 |
157D8В42 |
CRC 32 |
|
Testo 926 |
zz_sse_i_compact-cl 926.bin |
0560 9261 |
273D9С65 |
CRC 32 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
- А по МИ 3286-2010.
Метрологические характеристики термометров цифровых со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2 (кроме Testo 735-1 и Testo 735-2 с зондом артикул 0614 0235), Testo 922, Testo 925, Testo 926 определяются исходя из характеристик электронного блока и подключаемого зонда.
Метрологические и технические характеристики электронных блоков термометров цифровых со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926 приведены в таблицах 2, 3.
Таблица 2
|
Модель |
Диапазон измерений, °С |
Предел допускаемой погрешности |
Разрешение, °С |
Тип внешнего зонда |
|
Testo 110 |
от - 50 до + 150 |
± 0,2 °С (от - 20 до + 80 °С) ± 0,3 °С (в ост. диапазоне) |
0,1 |
термопреобразователь сопротивления NTC |
|
Testo 112 |
от - 50 до + 300 |
± 0,2 °С (от - 50 до + 200 °С) ± 0,3 °С (в ост. диапазоне) |
0,1 |
термопреобразователь сопротивления Pt100 |
|
от - 50 до + 120 |
± 0,2 °С (от - 25 до + 40 °С); ± 0,3 °С (от 40,1 до 80 °С); ± 0,5 °С |
0,1 |
термопреобразователь сопротивления NTC |
|
(в ост. диапазоне) |
||||
|
Testo 720 |
от - 100 до + 800 |
± 0,2 °С (в ост. диапазоне); ± 0,2 % от изм.знач. (от 200 до 800 °С) |
0,1 |
термопреобразователь сопротивления Pt100 |
|
от - 50 до + 150 |
± 0,2 °С (от - 25 до + 40 °С) ± 0,3 °С (от 40,1 до 80 °С) ± 0,4 °С (от 80,1 до 125 °С) ± 0,5 °С (в ост. диапазоне) |
0,1 |
термопреобразователь сопротивления NTC |
|
|
Testo- Ех-Pt 720 |
от - 50 до + 400 |
± 0,2 °С (от -50 до + 200 °С); ± 0,2 % от изм.знач. (в ост. диапазоне) |
0,1 (от - 50 до + 200 °С); 1 (в ост. диапазоне) |
термопреобразователь сопротивления Pt100 |
|
от - 40 до + 300 |
± 0,05 °С (от 0,01 до + 100 °С) ± 0,05 + 0,05 % от изм. знач.) (в ост. диапазоне) |
0,001 (от - 40 до + 200 °С); 0,01 (в ост. диапазоне) |
термопреобразователь сопротивления Pt100 повыш. точности |
|
|
от - 200 до + 800 |
± 0,2 °С (от - 100 до + 200 °С) ± 0,2 % от изм. знач. (в ост. диапазоне) |
0,05 |
термопреобразователь сопротивления Pt100 |
|
|
Testo 735-1, Testo |
от - 200 до + 1370 |
± 0,3 °С (от - 60 до + 60 °С); ± 0,2 °С+ 0,3 % от изм. знач. (в ост. диапазоне) |
0,1 |
термопробразо-ватель термоэлектрический, тип К |
|
735-2 |
от - 200 до + 400 |
± 0,3 °С (от - 60 до + 60 °С); ± 0,2 °С + 0,3 % от изм. знач. (в ост. диапазоне) |
0,1 |
термопробразо-ватель термоэлектрический, тип Т |
|
от - 200 до + 1000 |
± 0,3 °С (от - 60 до + 60 °С); ± 0,2 °С + 0,3 % от изм. знач. (в ост. диапазоне) |
0,1 |
термопробразо-ватель термоэлектрический, тип J |
|
|
от 0 до + 1760 |
± (1+ 0,1 % от изм. знач.) |
1 |
термопробразо-ватель термоэлектрический, тип S |
|
|
Testo 922, Testo 925 |
от -50 до + 1000 |
± (0,5 °С+ 0,3 % от изм.знач.) (от - 40 до + 900 °С); ± (0,7 °С+ 0,5 % от изм.знач.) |
0,1 (от - 50 до + 200 °С); 1 (в ост. диапазоне) |
термопробразо-ватель термоэлектрический, тип К |
|
(в ост. диапазоне) |
||||
|
Testo 926 |
от -50 до + 400 |
± 0,3 °С (от - 20 до + 70 °С); ± (0,7 °С + 0,5 % от изм. знач.) (в ост. диапазоне) |
0,1 (от - 50 до + 200 °С); 1 (в ост. диапазоне) |
термопробразо-ватель термоэлектрический, тип Т |
Таблица 3
|
Модель |
Температура эксплуатации, °С |
Температура хранения и транспортирования, °С |
Габаритные размеры, (ДхШхВ), мм |
Масса, кг, не более |
|
Testo 110 |
от - 20 до + 50 |
от - 40 до + 70 |
182 х 64 х 40 |
0,2 |
|
Testo 112 |
от - 20 до + 50 |
от - 30 до + 70 |
182 х 64 х 40 |
0,2 |
|
Testo 720 |
от - 20 до + 50 |
от - 30 до + 70 |
182 х 64 х 40 |
0,2 |
|
Testo-Ex-Pt 720 |
от - 20 до + 50 |
от - 30 до + 70 |
190 х 57 х 42 |
0,2 |
|
Testo 735-1, Testo 735-2 |
от - 20 до + 50 |
от - 30 до + 70 |
225 х 74 х 46 |
0,5 |
|
Testo 922 |
от - 20 до + 50 |
от - 40 до + 70 |
182 х 64 х 40 |
0,2 |
|
Testo 925 |
от - 20 до + 50 |
от - 40 до + 70 |
182 х 64 х 40 |
0,2 |
|
Testo 926 |
от - 20 до + 50 |
от - 40 до + 70 |
182 х 64 х 40 |
0,2 |
Метрологические характеристики зондов, входящих в комплект термометров цифровых со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926 приведены в таблице 4.
Таблица 4
|
Тип подключаемого зонда |
Диапазон измерений температуры*, °С |
Пределы допускаемой погрешности измерений температуры, °С |
|
Погружные зонды - термопреобразователи термоэлектрические тип К (в зависимости от длины погружаемой части) |
от - 40 до + 1000 |
класс 1 и 2 (ГОСТ Р 8.585-2001) |
|
Поверхностные зонды - термопреобразователи термоэлектрические тип К: - магнитные - с подпружиненной термопарой - все остальные |
от - 40 до + 400 от - 40 до + 300 от - 40 до + 600 |
класс 2 (ГОСТ Р 8.585-2001) класс 2 (ГОСТ Р 8.585-2001) ± 5 °С (до 100 °С) ± 5 % от изм. знач. (свыше 100 °С) |
|
Погружные зонды - термопреобразователи термоэлектрические тип Т |
от - 40 до 350 |
класс 1 и 2 (ГОСТ Р 8.585-2001) |
|
Поверхностные зонды - термопреобразователи термоэлектрические тип Т (в зависимости от исполнения): - с подпружиненной термопарой - все остальные |
от - 40 до 350 |
класс 2 (ГОСТ Р 8.585-2001) ± 5 °С (до 100 °С) ± 5 % от изм. знач. (свыше 100 °С) |
|
Погружные зонды - термопро- |
от - 40 до + 750 |
|
бразователь термоэлектрический тип J (в зависимости от длины погружаемой части) |
класс 1 (ГОСТ Р 8.585-2001) |
|
|
Погружные зонды - термопреобразователи термоэлектрические тип S (в зависимости от длины погружаемой части) |
от 0 до + 1600 |
класс 2 (ГОСТ Р 8.585-2001) |
|
Погружные зонды - термопреобразователи сопротивления Pt100 (в зависимости от длины погружаемой части) |
от - 50 до + 400 |
класс В (ГОСТ 6651-2009) |
|
Погружные зонды - термопреобразователи сопротивления NTC |
от - 50 до 150 |
± 0,4 °С от - 50 до - 25 °С ± 0,2 °С от - 25 до + 75 °С ± 0,4 °С свыше 75 до 100 °С ± 0,5 % от изм.знач. свыше 100 °С |
|
Поверхностные зонды - термопреобразователи сопротивления NTC |
от - 50 до 150 |
± 10 °С (до 100 °С) ± 10 % от изм. знач. (свыше 100 °С) |
|
* - В таблице указан максимальный диапазон. Для конкретного зонда диапазон зависит длины погружаемой части. |
||
Примечание: t - значение измеряемой температуры, °С.
Допускаемая погрешность термометров цифровых со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926 определяется алгебраической суммой величин погрешностей электронного блока (таблица 2) и зонда (таблица 4).
Для термометров цифровых Testo 735-1, Testo 735-2 в комплекте с зондом Pt100 (артикул 0614 0235) повышенной точности предел допускаемой погрешности измерений температуры в диапазоне от минус 40 до плюс 300 °С составляет:
± ( 0,05 + 0,05 % от изм. знач.) °С.
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе электронного блока термометров цифровых со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926.
Комплектность средства измерений приведена в таблице 5 Таблица 5
|
Наименование |
Кол-во, шт |
Примечание |
|
Термометр цифровой со сменными зондами Testo 110, Testo 112, Testo 720, Testo-Ех-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926 |
1 |
Тип в соответствии с заказом |
|
Руководство по эксплуатации |
1 |
В соответствии с типом |
|
Методика поверки МП РТ 1827-2012 |
1 |
|
|
CD с программным обеспечением для ПК |
1 |
Для Testo 735-2 |
|
Элементы питания |
1 компл. |
|
|
Кабель для подключения к компьютеру |
1 |
Для Testo 735-2 |
|
Зонд |
1 |
По заказу |
осуществляется по МП РТ 1827-2012 «Термометры цифровые со сменным зондами Testo 110, Testo 112, Testo 720, Testo-Ex-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926. Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 29.11.12г.
Основные средства поверки приведены в таблице 6.
Таблица 6
|
Наименование средств измерений и оборудования |
Характеристики |
|
1 Термостаты переливные прецизионные ТПП-1 |
диапазон температуры от - 75 до 300 °С, нестабильность поддержания температуры не более ± 0,01 °С/мин |
|
2 Термостат с флюидизированной средой FB-08 |
диапазон температуры от 50 до 700 °С, нестабильность поддержания температуры не более ± 0,3 °С/мин |
|
3 Калибратор температуры поверхностный КТП-1 |
диапазон температуры от 40 до 600 °С, At = ± [0,2 + 0,004 • (t - 40)] °С |
|
4 Горизонтальная трубчатая печь МТП-2М |
диапазон температуры от 300 до 1200 °С, нестабильность поддержания температуры не более ± 0,1 °С/мин |
|
5 Печь высокотемпературная ВТП 1600-1 |
диапазон температуры от 300 до 1600 °С, нестабильность поддержания температуры не более ± 0,4 °С/мин |
|
6 Преобразователь термоэлектрический платинородий - платиновый эталонный ППО^) |
диапазон температуры от 420 до 1085 °С, 2 разряд |
|
7 Преобразователь термоэлектрический платинородий - платинородиевый эталонный ПРО |
диапазон температуры от 600 до 1600 °С, 2 разряд |
|
8 Термометр сопротивления платиновый вибропрочный эталонный ПТСВ |
диапазон температуры от - 50 до 450 °С, 2 разряд |
|
9 Калибратор температуры поверхностный КТП-2 (совместно с п. 10 данной таблицы) |
диапазон температуры от - 50 до 140 °С |
|
10 Термометр цифровой прецизионный DTI-1000 в комплекте с термометром сопротивления STS-050 В250 |
диапазон температуры от - 50 до 300 °С, At = ± 0,03 °С |
|
11 Измеритель температуры многоканальный прецизионный МИТ 8.10 |
диапазон температуры от - 200 до + 962 °С, At = ± (0,004 + 10-5-|t|) °С - для термопреобразователей сопротивления; At = ± 0,15 °С - для термопар |
Сведения о методах измерений содержатся в документах:
- «Термометр цифровой Testo 110. Руководство по эксплуатации»;
- «Термометр цифровой Testo 112. Руководство по эксплуатации»;
- «Термометры цифровые Testo 720. Руководство по эксплуатации»;
- «Термометры цифровые Testo Ex-Pt 720. Руководство по эксплуатации»;
- «Термометр цифровой Testo 735. Руководство по эксплуатации»;
- «Термометр цифровой Testo 922. Руководство по эксплуатации»;
- «Термометр цифровой Testo 925. Руководство по эксплуатации»;
- «Термометр цифровой Testo 926. Руководство по эксплуатации».
Лист № 8 Всего листов 8
Нормативные и технические документы, устанавливающие требования к термометрам цифровые со сменным зондами Testo 110, Testo 112, Testo 720, Testo-Ex-Pt 720, Testo 735-1, Testo 735-2, Testo 922, Testo 925, Testo 926
1 Техническая документация изготовителя Testo Instruments Co. Ltd., Китай, Шэнчь-
жэнь.
2 Техническая документация изготовителя Testo AG, Германия.
3 ГОСТ Р 52931-2008 «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».
4 ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
5 ГОСТ Р 8.585-2001 « ГСИ. Термопары. Номинальные статические характеристики преобразования».
6 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 9244 |
| Поверителей | 104 |
| Актуальность данных | 18.09.2024 |
