| Номер в госреестре | 38754-13 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | ATM, DTM, PTM, MTM, TM, DL |
| Изготовитель | Компания "STS Sensor Technik Sirnach AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 27.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления ATM, DTM, PTM, MTM, TM, DL (далее по тексту -преобразователи) предназначены для измерений и непрерывного преобразования избыточного и абсолютного давления газов и жидкостей, а также гидростатического давления (уровня) жидкостей в нормированный аналоговый выходной сигнал постоянного тока или напряжения, либо в цифровой код.
Принцип действия преобразователей основан на использовании зависимости между измеряемым давлением и упругой деформацией пьезорезистивного чувствительного элемента.
В качестве чувствительного элемента в преобразователях применяется кварцевый микрочип с измерительной мембраной, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Микрочип погружен в силиконовое масло. Измеряемое давление подается на защитную мембрану, предохраняющую чувствительный элемент от контакта с рабочей средой, затем через силиконовое масло воздействует на измерительную мембрану микрочипа и вызывает ее деформацию, которая приводит к изменению сопротивления пьезорезисторов и разбалансу моста. Электрический сигнал разбаланса моста, пропорциональный измеряемому давлению, поступает в блок преобразования для обеспечения температурной компенсации и преобразования в нормированный аналоговый выходной сигнал или цифровой код.
Конструктивно преобразователи выполнены в виде единого корпуса, в котором расположен чувствительный элемент и электронный блок преобразования.
Преобразователи имеют 6 модификаций, которые могут выпускаться в различных конструктивных исполнениях. Модификации отличаются диапазонами измерений, пределами основной и дополнительной погрешности, выходным сигналом, напряжением питания.
Преобразователи маркированы после обозначения модификации по принципу: Х.УУУУ.2222^Т, где W - обозначение класса точности согласно спецификации (спецификации опубликованы на сайте компании «Полтраф СНГ» www.poltraf.ru и на сайте изготовителя www.sts-ag.com).
Преобразователи модификаций ATM, PTM, TM, DL с обозначением Ех изготавливаются во взрывозащищенном (искробезопасном) исполнении. Они могут применяться во взрывоопасных зонах помещений и наружных установок в соответствии с маркировкой взрывозащиты 0Ех1аПСТ3...Т6, 0Ех1аПВТ3...Т6.

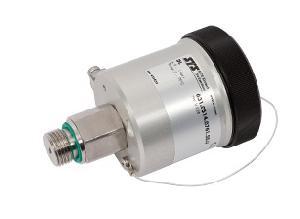

Внешний вид преобразователей приведен на рисунке 1.
Основные метрологические и технические характеристики преобразователей приведены в таблице 1
Таблица 1
| Наименование характеристики | Значение характеристики | ||
| DTM | TM | ATM | |
| Верхние пределы измерений (ВПИ), МПа (бар) | от 0,01 до 100 (от 0,1 до 1000) | от 0,005 до 100 (от 0,05 до 1000) | |
| Нижние пределы измерений, МПа (бар) | от минус 0,1 до 0 (от минус 1 до 0) | ||
| Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,05**; ±0,15 ±0,1; ±0,25 | ±0,25**; ±0,5 | ±0,05**; ±0,1; ±0,25 ±0,5; ±1; ±2 |
| Выходной сигнал • мА • В • мВ • цифровой код (интерфейс) | RS232C, RS485 | от 0 до 15; от 0 до 25 от 0 до 35; от 0 до 50 от 0 до 100 | от 0 до 20, от 4 до 20 от 0 до 5; от 0 до 10 |
| Напряжение питания, В для преобразователей с выходным сигналом: • мА • В • мВ • цифровой код | от 5 до 30 | от 10 до 15 | от 9 до 33 от 12 до 30 |
| Максимальное допускаемое испытательное давление, % от ВПИ | от 150 до 500* | ||
| Пределы доп. погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений | (от ±0,05 до ±0,80)* | (от ±0,15 до ±0,80)* | (от ±0,05 до ±0,80)* |
| Масса (с доп. принадлежностями), кг, не более | от 0,20 до 0,50 | от 0,10 до 0,40 | от 0,10 до 0,46 |
| Габаритные размеры, мм, не более • длина • диаметр корпуса | от 125 до 300 24 | от 48 до 172 24 | от 52 до 240 19; 24 |
| Потребляемая мощность, Вт, не более | 1 | ||
| Средний срок службы, лет | 10 | ||
| Средняя наработка до отказа, ч | 100000 | ||
| Наименование характеристики | Значение характеристики | ||
| MTM | PTM | DL | |
| Верхние пределы измерений (ВПИ), МПа (бар) | от 0,1 до 1 (от 1 до 10) | от 0,01 до 100 (от 0,1 до 1000) | от 0,005 до 100 (от 0,05 до 1000) |
| Нижние пределы измерений, МПа (бар) | 0 | от минус 0,1 до 0 (от минус 1 до 0) | |
| Пределы допускаемой основной приведенной погрешности, % от диапазона измерений | ±0,1; ±0,25; ±0,5 | (±0,1; ±0,25)* | ±0,05**; ±0,1; ±0,15; ±0,25 |
| Выходной сигнал, • мА • В • мВ • цифровой код (интерфейс) | от 0 до 20, от 4 до 20 от 0 до 5; от 0 до 10 от 0 до 50; от 0 до 100 RS485 | от 4 до 20 RS232, RS485, SDI-12 | RS232Q RS485 |
| Напряжение питания, В для преобразователей с выходным сигналом: • мА • В • мВ • цифровой код | от 10 до 15 от 10 до 15 от 10 до 15 от 10 до 15 | от 9 до 33 от 8 до 30 | от 10 до 30; от 3,6 до 9 (для аккум. батар.) |
| Максимальное допускаемое испытательное давление, % от ВПИ | от 150 до 300* | от 150 до 500* | |
| Пределы доп. погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений | (от ±0,15 до ±0,60)* | (от ±0,10 до ±0,80)* | (от ±0,05 до ±0,80)* |
| Масса (с доп. принадлежностями), кг, не более | от 0,10 до 0,50 | от 0,20 до 0,54 | от 0,45 до 0,56 |
| Г абаритные размеры, мм, не более • длина • диаметр корпуса | от 84 до 297 10; 24 | от 114 до 335 24 | от 120 до 800 24; 73 |
| Потребляемая мощность, Вт, не более | 1 | ||
| Средний срок службы, лет | 10 | ||
| Средняя наработка до отказа, ч | 100000 | ||
Условия эксплуатации:
Диапазон рабочих температур окружающей среды, °С
• преобразователей давления АТМ, DTM, PTM, ТМ
от минус 25 до 85 от минус 5 до 50 от минус 40 до 85 от 84 до 106,7
100
• преобразователей давления MTM
• преобразователей давления DL Атмосферное давление окружающего воздуха, кПа Относительная влажность воздуха, % не более
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус преобразователя.
Преобразователь - 1 шт.
Руководство по эксплуатации - 1 экз. на партию не более 25 преобразователей, поставляемых в один адрес.
осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Сведения о методе измерений приведены в документе «Преобразователи давления ATM, DTM, PTM, MTM, TM, DL. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к преобразователям давления ATM, DTM, PTM, MTM, TM, DL
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП»
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»
3 ГОСТ 8.187-76 «Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
4 ГОСТ 8.223-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-10 -4000-10 Па»
5 МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки»
6 Техническая документация изготовителя
