| Номер в госреестре | 38790-13 |
| Наименование СИ | Комплекты термопреобразователей сопротивления |
| Обозначение типа СИ | КТСМ, КТСП |
| Изготовитель | ЗАО "Промышленная группа "Метран", г.Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 21.10.2018 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Комплекты термопреобразователей сопротивления КТСМ, КТСП (далее - комплекты) предназначены для измерения температуры и разности температур воды в составе теплосчетчиков и других приборов учета и контроля тепловой энергии теплоснабжающих и теплопотребляющих организаций.
Комплекты представляют собой подобранные пары термопреобразователей сопротивления (ТС) с номинальными статическими характеристиками (НСХ) по ГОСТ 6651-2009. Принцип работы ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.
Измерительным узлом ТС, в зависимости от модели, является чувствительный элемент (ЧЭ), представляющий собой бифилярную намотку из медной проволоки, или спирали из платиновой проволоки, или платиновую пленку, нанесенную методом напыления на ситаловую подложку. ЧЭ помещен в защитную арматуру, материал которой выбран устойчивым к воздействию среды, температура которой измеряется. ЧЭ при помощи соединительных проводов по 2-х, 3-х или 4-х проводной схеме подключается к армированным контактам соединительной головки.
Комплекты ТС имеют следующие модели: КТСМ Метран-204, КТСП Метран-206, КТСП Метран-226, КТСП Метран-227, КТСП Метран-228, различающиеся по типу ЧЭ и по конструктивному исполнению. Каждая модель комплектов ТС, имеет несколько модификаций, которые отличаются по конструктивному исполнению.

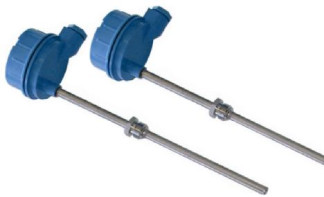

Внешний вид комплектов представлен на рисунке 1.
Метрологические и технические характеристики комплектов представлены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики комплектов
| Наименование характеристик | КТСМ Метран-204 | КТСП Метран-206 КТСП Метран-226 КТСП Метран-227 КТСП Метран-228 |
| Диапазон измеряемых температур, °С | от 0 до 150 | от 0 до 180 |
| Измерение разности температур, °С | от 5 до 145 | |
| Тип НСХ | 100М | 100П; Pt100; Pt500; Pt1000 |
| Класс допуска | В | А; В |
| Пределы допустимого отклонения сопротивления ТС от НСХ (допуск), °С - для класса допуска А - для класса допуска В | ± (0,3 + 0,005|t|) | ± (0,15 + 0,002|t|) ± (0,3 + 0,005 |t|) |
| Пределы основной погрешности измерения разности температур комплекта ТС, °С - для класса допуска А - для класса допуска В | ± (0,10 + 0,002-At) | ± (0,05 + 0,001-At) ± (0,10 + 0,002-At) |
| Максимальный измерительный ток, мА | 5 | 5 (для 100П); 1 (для Pt100; Pt500; Pt1000) |
| Минимальная глубина погружения, мм, не менее | 60 | 60 (для 100П); 50 (для Pt100; Pt500; Pt1000) |
| Время термической реакции, с, не более | 40 | |
| Температура окружающей среды, °С | от - 60 до 60 | |
| Влажность окружающего воздуха в транспортной таре при температуре 35 °С, %, не более | 98 | |
| Устойчивость к воздействию синусоидальной вибрации | группа V1 | |
| Степень защиты от пыли и воды | IP 65 | |
| Г абаритные размеры, мм, не более Длина монтажной части Длина наружной части Габаритные размеры корпуса, ширина х высота | 408 125 115x70 | |
| Масса, кг, не более | 1,5 | |
| Средний срок службы, лет, не менее | 8 | |
| Примечание - t - измеряемая температура, °С; At - разность температур, °С. | ||
наносится на табличку корпуса ТС комплекта способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность поставки комплектов ТС приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Кол-во | Примечания |
| Комплект ТС | КТСМ Метран-204, КТСП Метран-206, КТСП Метран-226, КТСП Метран-227, КТСП Метран-228 | 1 | |
| Паспорт | 204.02.00.000К ПС | 1 | Для КТСМ Метран-204 |
| Паспорт | 206.02.00.000К ПС | 1 | Для КТСП Метран-206, КТСП Метран-226, КТСП Метран-227, КТСП Метран-228 |
| Руководство по эксплуатации | 204.02.00.000К РЭ | 1 | На 5 комплектов ТС и меньшее количество при поставке в один адрес |
| Методика поверки | МИ 4211-004-2013 | 1 | На 5 комплектов ТС и меньшее количество при поставке в один адрес |
осуществляется по документу МИ 4211-004-2013 «Комплекты термопреобразователей сопротивления КТСМ, КТСП. Методика поверки», утвержденному ГЦИ СИ ФБУ «Челябинский ЦСМ» в сентябре 2013 г.
Основные средства поверки приведены в таблице 3.
Таблица 3
| Наименование и тип средства поверки | Основные метрологические характеристики |
| Термометр сопротивления эталонный типа ЭТС-100 | Диапазон измерения температуры от 0,01 °С до 660,323 °С, 3-ий разряд |
| Мультиметр многоканальный прецизионный типа Метран-514-ММП | Диапазон измерения сопротивления от 0 до 2000 Ом, пределы допускаемой основной погрешности 0,0025 % ИВ* + 0,005 Ом |
| Наименование и тип средства поверки | Основные метрологические характеристики |
| Преобразователь сигналов ТС и ТП прецизионный Теркон | Диапазон измерения сопротивления от 0 до 1000 Ом. Пределы допускаемой основной погрешности измерения сопротивления ±[0,0002 + 1х10- хК-измер] Ом |
| *ИВ - значение текущей измеряемой величины. | |
содержатся в документе 204.02.00.000К РЭ «Комплекты термопреобразователей сопротивления КТСМ, КТСП. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплектам термопреобразователей сопротивления КТСМ, КТСП
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ТУ 4211-004-12580824-2001 «Комплекты термопреобразователей сопротивления КТСМ, КТСП. Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
