Системы автоматизированные дистанционного контроля температуры АСДКТ-01, 38814-14

Назначение

Системы автоматизированные дистанционного контроля температуры АСДКТ-01 (далее системы АСДКТ-01) предназначены для измерений сигналов первичных датчиков температуры (электрических сопротивлений датчиков термоподвесок) и пересчета их значений в значения температуры.

Описание

Принцип действия системы АСДКТ-01 основан на измерении зависящего от температуры сопротивления первичных датчиков (медных термопреобразователей сопротивлений) и пересчете полученных значений в значения температуры согласно номинальной статической характиристике медных термопреобразователей сопротивлений по ГОСТ 6651-2009. Первичными датчиками являются медные термопреобразователи сопротивлений, устанавливаемые в термоподвесках, которые применяются в силосах элеваторов.

Система АСДКТ-01 состоит из: местного измерительного блока типа Б3-39М, коммутатора каналов типа ИТ-1, блока распределительного типа БР-1. В блоке БР-1 размещены искробезопасные блоки питания типа БПИ-12, БПИ-24, а также преобразователь интерфейса RS-232/RS- 485 типа АС3-М-024. Каждый термометр сопротивления типа ТСМ подключается через разъем термоподвески к местному измерительному блоку типа Б3-39М по 3-х проводной схеме.

Через термометр сопротивления пропускается ток и создаваемое падение напряжения на ТСМ измеряется аналого-цифровым преобразователем (АЦП). АЦП преобразует падение напряжения в последовательный код, передаваемый на микроконтроллер, который обрабатывает результат измерения для обмена с ПК по интерфейсу RS-485 или RS-232. Один местный измерительный блок обслуживает 12x6 ТСМ: в каждой термоподвеске по 6 ТСМ и всего 12 термоподвесок. При необходимости, количество измерительных блоков может быть увеличено.

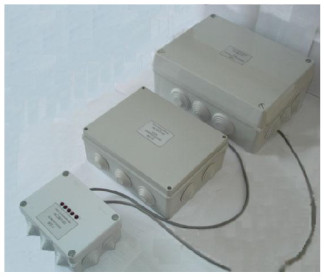

Общий вид системы АСДКТ-01 представлен на рисунке 1. Место нанесения повери-тельных клейм указаны на рисунке 2.

Программное обеспечение (ПО) системы АСДКТ-01 состоит из ПО измерительного блока (записывается в энергонезависимую память блоков Б3-39 на этапе производства и в процессе эксплуатации его изменение без специализированного оборудования невозможно) и из ПО верхнего уровня (Монитор температуры в силосах «CornM») для установки на ПК оператора, осуществляющего работу с комплексом в ОС Windows.

ПО верхнего уровня осуществляет возможность визуального контроля измеряемых температур, формирование протоколов измерения, определяет порядок и скорость работы всех блоков системы, позволяет осуществлять накопление и архивацию полученных данных от измерительных блоков, передаваемых/принимаемых по проводному интерфейсу RS-485 с помощью преобразователя интерфейсов COM-RS-485.

С помощью ПО измерительного блока осуществляется измерение значений термосопротивлений, установленных на термоподвесках, с учетом сопротивления подводящих проводов и шумовой картины в месте монтажа измерительного блока. Также ПО измерительного блока позволяет работать в режимах интеллектуального обмена данными, определять текущее состояние блоков («измерение», «неисправен», «ошибка данных», и т.д.) для самоорганизации рабочего процесса с минимальными затратами времени и энергоресурсов в совокупности с возможностью самодиагностики в режиме реального времени.

Расчет температуры производит ПО верхнего уровня в соответствии с номинальными статическими характеристиками медных термопреобразователей сопротивления.

Защита программного обеспечения от непреднамеренных и преднамеренных действий осуществляется пломбированием системы АСДКТ-01, установкой паролей доступа к функциям по изменению настроек ПО, влияющих на метрологические характеристики и соответствует уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Метрологические и технические характеристики системы АСДКТ-01 приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Условия эксплуатации:

0 /'Ч

от минус 30 до 50; от 35 до 95; 101,3±3.

температура окружающего воздуха, С относительная влажность, % атмосферное давление, кПа

Знак утверждения типа

Наносят на титульный лист руководства по эксплуатации типографским способом и на лицевые крышки блоков автоматизированной системы дистанционного контроля температуры АСДКТ-01 любым способом, обеспечивающим четкое изображение и сохранность знака утверждения типа в течение всего срока службы.

Комплектность

местный измерительный блок B3-39M    -1 шт.

коммутатор ИТ-1    -1 шт.

блок распределительный БР-1    -1 шт.

руководство по эксплуатации    - 1 шт.

паспорт    -1 шт.

методика поверки *    - 1 шт.

*при оптовой поставке систем АСДКТ-01 методика поверки предоставляется в 1 экз. на партию.

Поверка

осуществляется по методике, приведенной в документе «Системы автоматизированные дистанционного контроля температуры АСДКТ-01 Методика поверки» МП 2416-012-2008, утвержденном ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» 20 мая 2008 г.

Основное средство поверки:

- мера электрического сопротивления многозначная типа МС 3055, диапазон воспроизведения электрического сопротивления от 0,01 до 1111111,1 Ом, класс точности 0,02/2-10" .

Сведения о методах измерений

Методика измерений температуры описана в документе «Системы автоматизированные дистанционного контроля температуры АСДКТ-01. Руководство по эксплуатации. ЗПТИ2.599.002 РЭ»

Нормативные и технические документы, устанавливающие требования к системам автоматизированным дистанционного контроля температуры АСДКТ-01

ГОСТ 8.764-2011 ГСОЕИ. Государственная поверочная схема для средств измерений электрического сопротивления

ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»

ТУ 4217-010-11070243-2007 «Системы автоматизированные дистанционного контроля температуры АСДКТ-01. Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
