Измерители параметров кабельных линий ДЕЛЬТА-ПРО+, мод. ДЕЛЬТА-ПРО+, РД Мастер, Генератор ДЕЛЬТА, Генератор ДЕЛЬТА VDSL, 38883-14

Назначение

Измерители параметров кабельных линий ДЕЛЬТА-ПРО+, модели ДЕЛЬТА-ПРО+, РД Мастер, Генератор ДЕЛЬТА, Генератор ДЕЛЬТА VDSL (далее - измерители) предназначены для измерения вторичных электрических параметров и определения расстояния до мест сосредоточенных неоднородностей симметричных кабелей связи с металлическими жилами.

Описание

Измерители выполнены в металлическом ударопрочном корпусе и объединяют в себе, в полной комплектации (ДЕЛЬТА-ПРО+), генератор нормированных аналоговых (гармонических) и цифровых (в кодах AMI, HDB3) электрических испытательных сигналов и измерительное устройство (приемник), обеспечивающее измерение вторичных электрических параметров кабеля: рабочего затухания участка симметричного кабеля, измерение уровня переходного влияния на ближнем и дальнем конце кабеля, построение частотных характеристик параметров кабеля и тестирование цифрового сигнала Е1, передаваемого по кабелю (регистрацию ошибок); а также работу в режиме импульсного рефлектометра, предназначенного для определения характера неоднородностей и расстояния до места изменения волнового сопротивления кабеля.

Принцип действия измерителей основан на измерении электрических сигналов с последующим преобразованием в цифровую форму, формировании аналоговых и цифровых сигналов с заданной тактовой частотой, логическом анализе структуры измерительных или рабочих цифровых сигналов, поступающих на входы измерителя, вычислении ряда параметров и отображении результатов на цифробуквенном или цифробуквеннографическом диплее с сохранением их в энергонезависимой встроенной памяти.

Измерители имеют 4 модели: ДЕЛЬТА-ПРО+, РД Мастер, Генератор ДЕЛЬТА и Генератор ДЕЛЬТА VDSL. В модели ДЕЛЬТА-ПРО+ обеспечиваются все приведенные технические и метрологические характеристики, в модели РД Мастер только функции и характеристики в режиме рефлектометра, в моделях Генератор ДЕЛЬТА и Генератор ДЕЛЬТА VDSL - только функции и характеристики генератора аналоговых (32 до 2048 кГц и от 32 до 16384 кГц соответственно) и генератора цифровых сигналов.

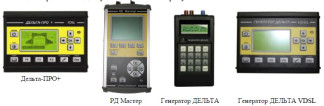

Общий вид моделей ДЕЛЬТА-ПРО+ и схема пломбирования от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.

Рисунок 2 - Вид измерителей сзади или сбоку

Программное обеспечение

Программное обеспечение (далее по тексту - ПО), входящее в состав измерителей, выполняет функции отображения на экране прибора информации и результатов измерения в удобном для оператора виде, а также задания условий измерений. ПО размещается в энергонезависимой памяти микроконтроллера, запись в которую осуществляется в процессе производства.

Идентификационные данные (признаки) ПО указаны в таблице:

Измерители по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе «С» по МИ 3286-2010. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям измерителей, включая процессор, защищен конструкцией измерителей и этикеткой. Модификация ПО возможна только на предприятии-изготовителе.

Технические характеристики

Питание измерителей осуществляется от Ni-MN встроенных аккумуляторов или через сетевой адаптер от сети переменного тока частотой (50±2,5) Гц и напряжением 220 В +10/-15 %.

По условиям эксплуатации измерители удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94, с расширенным диапазоном рабочих температур от минус 10 до +50оС.

Знак утверждения типа

Знак утверждения типа наносится на заднюю сторону измерителя в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется в соответствии с документом МП 0876-0025-2013 "Измерители параметров кабельных линий ДЕЛЬТА-ПРО+, модели ДЕЛЬТА-ПРО+, РД Мастер, Генератор ДЕЛЬТА, Генератор ДЕЛЬТА VDSL. Методика поверки", утвержденным ФГУП ЦНИИС в декабре 2013 г.

Основные средства поверки:

-    генератор сигналов высокочастотный Г4-158, диапазон частот 10 кГц - 100 МГц, погрешность установки частоты ±0,001 %, напряжения 1 В: ±0,5 дБ

-    микровольтметр В3-59 с делителем напряжения ДН, входящим в комплект вольтметра: 20 Гц - 100 МГц; (0,01-100) В, погрешность в используемом диапазоне частот ±(0,05-0,5)%

-    частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510 f ± 1 ед. счета.

-    осциллограф универсальный двухканальный широкополосный С1-97: 0-350 МГц; 10 мВ - 5 В, два канала, время нарастания переходной характеристики менее 1 нс; погрешность по оси Х и Y <3 %; >100 кОм

Сведения о методах измерений

Руководства по эксплуатации моделей ДЕЛЬТА-ПРО+, РД Мастер, Генератор ДЕЛЬТА, Генератор ДЕЛЬТА VDSL.

Нормативные и технические документы, устанавливающие требования к измерителям параметров кабельных линий ДЕЛЬТА-ПРО+, модели ДЕЛЬТА-ПРО+, РД Мастер, Генератор ДЕЛЬТА, Генератор ДЕЛЬТА VDSL

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

Технические условия ТУ 4221-025-40720371-13.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции (средств связи) установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
