| Номер в госреестре | 38903-15 |
| Наименование СИ | Датчики крутящего момента силы |
| Обозначение типа СИ | TF |
| Изготовитель | "MAGTROL", Швейцария |
| Год регистрации | 2015 |
| Срок свидетельства | 06.05.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики крутящего момента силы TF предназначены для измерений статических и динамических крутящих моментов силы.
Принцип действия датчиков крутящего момента силы TF основан на измерении электрического сигнала разбаланса тензорезисторов, соединенных в мостовую схему и расположенных на чувствительном элементе датчика. Электрические элементы схем питания и преобразования тензометрического моста, а также передачи измерительного сигнала встроены в корпус ротора датчика. У ротора на внешнем периметре фланца расположены обмотки для бесконтактной передачи напряжения питания и измерительного сигнала. Сигналы подаются и принимаются через высокочастотный передатчик, а он передает его преобразователю, который подает напряжение к измерительному фланцу и принимает измеренный сигнал момента.
Конструктивно измерительное упругое тело датчиков крутящего момента силы TF и фланцы для ввода крутящего момента изготовлены в виде одной детали. Электрические сигналы разбаланса далее поступают в измерительный усилитель, где осуществляется их преобразование и обработка, с выводом значений на устройство индикации.
Конструкция датчиков крутящего момента силы TF обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

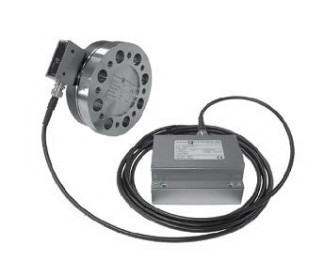

Датчики крутящего момента силы TF работают в комплексе с измерительными усилителями фирмы «MAGTROL» модели 3410 и 6400. Возможно использование других усилителей, с характеристиками, соответствующими электрическим параметрам датчиков. Датчики крутящего момента силы TF выпускаются в двенадцати модификациях. Пример обозначения модификации TF212, где: TF - название по каталогу производителя, 212-спецификация по каталогу производителя. Внешний вид датчика крутящего момента силы TF, представлен на рисунке 1.
Таблица 1
| Модификация | Номинальное значение крутящего момента силы, Нм | Максимально допустимая частота вращения, об/мин | Пределы допускаемой приведенной к номинальному значению погрешности измерений крутящего момента силы, % | |
| TF209 | ±20 | 14000 | ±0,1 | |
| TF210 | ±50 | 14000 | ±0,1 | |
| TF211 | ±100 | 14000 | ±0,1 | |
| TF212 | ±200 | 14000 | ±0,1 | |
| TF213 | ±500 | 8000 | ±0,1 | |
| TF214 | ±1000 | 8000 | ±0,1 | |
| TF215 | ±2000 | 8000 | ±0,1 | |
| TF216 | ±5000 | 4000 | ±0,1 | |
| TF217 | ±10000 | 4000 | ±0,1 | |
| TF218 | ±20000 | 1500 | ±0,25 | |
| TF219 | ±50000(±20000)* | 1500 | ±0,25 | |
| TF220 | ±100000(±20000)* | 1500 | ±0,25 | |
| Выходное значение электрического сигнала при номинальном значении крутящего момента силы, не более, В | 10 | |||
| Г абаритные размеры, не более, мм | 0424,5x55 | |||
| Масса, не более, кг | 43,3 | |||
| Диапазон рабочих температур, °С | 0 4 о | |||
* - модификации датчиков метрологически обеспечены в Российской Федерации в диапазоне измерений до 20000 Нм.
наносится на боковую поверхность корпуса датчика крутящего момента силы TF в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| 1. | Датчик крутящего момента силы TF................ | ......................1 шт. |
| 2. | Руководство пользователя............................. | ......................1шт. |
| 3. | Методика поверки....................................... | ......................1 шт. |
| 4. | Дополнительные адаптеры............................ | ....по отдельному заказу |
| 5. | Измерительные усилители фирмы «MAGTROL» модели 3410 и | |
| 6400......................................................... | . по отдельному заказу | |
| 6. | Датчик частоты вращения с преобразователем. | .. по отдельному заказу |
осуществляется по документу МП РТ 2218-2014 «Датчики крутящего момента силы TF. Методика поверки», утверждённому ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» 27.10.2014 г. Основные средства поверки:
- государственный вторичный эталон единицы крутящего момента силы в диапазоне значений 20.20000 Н м, относительная погрешность ±0,04%, регистрационный номер
3.1.ZMA.0054.2013;
- национальные эталоны крутящего момента силы НМИ в рамках соглашения CIPM MRA - в диапазоне измерений 20000.100000 Нм.
приведены в документе «Датчики крутящего момента силы TF. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к датчикам крутящего момента силы TF
Техническая документация фирмы «MAGTROL», Швейцария.
- при выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 46 |
| Поверителей | 6 |
| Актуальность данных | 19.09.2024 |
