| Номер в госреестре | 38945-14 |
| Наименование СИ | Приборы для измерений параметров света фар автотранспортных средств |
| Обозначение типа СИ | x-light |
| Изготовитель | "Durr Assembly Products GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 13.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы для измерений параметров света фар автотранспортных средств x-light предназначены для:
- измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки на которой устанавливается автомобиль (в соответствии с требованиями ГОСТ Р 51709 - 2001);
- измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (в соответствии с требованиями ГОСТ Р 51709 - 2001).
Действие приборов для измерений параметров света фар автотранспортных средств x-light основано на фокусировке светового пучка фары автотранспортного средства с помощью оптической линзы и измерении углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которую устанавливается автотранспортное средство с помощью электронно-оптической матрицы.
Измерения могут производиться в ручном или автоматическом режимах работы прибора. В процессе измерений световой поток фары попадает на светочувствительную электронно-оптическую матрицу, размещенную в блоке видеокамеры, объектив которой направлен на экран прибора, распложенный за линзой. Световой поток, преобразуется в электрические сигналы в электронных системах предварительной обработки и затем для окончательной обработки и отображения и хранения измерительной информации передаются в персональный компьютер.
Приборы для измерений параметров света фар автотранспортных средств x-light конструктивно состоят из:
- оптической камеры, в которой размещены: линза, блок видеокамеры и экран, которые служат для измерений углов наклона в вертикальной плоскости и отклонений в горизонтальной плоскости светотеневой границы пучка света фар, электронные узлы и блоки обработки измерительной информации;
- механических элементов для крепления и установки оптической камеры прибора относительно внешних фар автотранспортных средств;
- приборной панели с персональным компьютером и монитором для обработки, хранения и отображения измерительной информации.
Для предотвращения несанкционированного доступа к внутренним частям приборов для измерений параметров света фар автотранспортных средств x-light производится нанесение пломбирующей наклейки на один из болтов, соединяющих боковые панели корпуса оптической камеры.

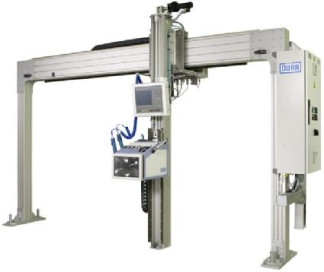

Приборы для измерений параметров света фар автотранспортных средств x-light выпускаются в модификациях x-light, x-light s и x-light ACS, которые отличаются конструкцией элементов фиксации и ориентирования приборов относительно фар автотранспортных средств.
Программное обеспечение «x-line» разработано специально для приборов для измерений параметров света фар автотранспортных средств x-light и служит для управления их функциональными возможностями, а также для отображения результатов измерений.
Программное обеспечение осуществляет функции измерений параметров фар, установленных на транспортные средства и выдачу результатов этих измерений в электронном виде или на бумажном носителе.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового «идентификатора» |
| x-line | eabapp01.exe | 3.1.0.0 | 8f17cffc5d9c82c 955b971b6a8f65 e5f | MD5 |
Программное обеспечение зарегистрировано как интеллектуальная собственность «Durr Assembly Products GmbH» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
| Характеристика | Значение характеристики |
| Диапазон измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки | от + 0° 00' до - 2° 18' (0 мм/10 м) (800 мм/10 м) (от 0% до -4%) |
| Пределы допускаемой абсолютной погрешности измерений углов наклона верхней светотеневой границы пучка ближнего света к плоскости рабочей площадки | ± 10' 19" (± 30 мм/10 м) ± 0,3% |
| Диапазон измерений углов отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света | от + 4° 34' (800 мм/10 м) до - 4° 34' (800 мм/10 м) (от +8% до -8%) |
| Пределы допускаемой абсолютной погрешности изме- | ± 10' 19" |
| рений отклонения от нулевого положения в горизон- | (± 30 мм/10 м) |
| тальном направлении точки пересечения левого гори- | ± 0,3% |
| зонтального и правого наклонного участков светотене- | |
| вой границы светового пучка фар ближнего света | |
| Максимальная высота измерений, мм: | |
| - для модификации x-light | 900 |
| - для модификации x-light s | 950 |
| - для модификации x-light ACS | 1650 |
| Минимальная высота измерений, мм: | |
| - для модификации x-light | 250 |
| - для модификации x-light s | 250 |
| - для модификации x-light ACS | 1200 |
| Г абаритные размеры (Д х Ш х В), не более, мм: | |
| - оптической камеры прибора | 900x480x700 |
| - портальный вариант конструкции | 4500x3500x2000 |
| - напольный вариант конструкции | 3000x700x2000 |
| Масса прибора, не более, кг: - оптической камеры - портальный вариант конструкции - напольный вариант конструкции | 28 1000 1000 |
| Напряжение питания, В | 3 x 400/380 ±10% |
| Частота, Гц | 50±2 |
| Рабочий диапазон температур, °С | от 0 до плюс 45 |
наносится на корпус приборов для измерений параметров света фар автотранспортных средств x-light методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
- прибор для измерений параметров света фар автотранспортных средств x-light;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки.
осуществляется по документу МП АПМ 06-13 «Приборы для измерений параметров света фар автотранспортных средств x-light. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в августе 2014 г.
Лист № 4 Всего листов 4
Перечень основных средств поверки (эталонов), применяемых для поверки:_
| № п/п | Наименование и тип средства поверки | Основные технические характеристики |
| 1. | Тахеометр электронный | Та20, ГОСТ Р 51774-2001 |
| 2. | Рулетка измерительная металлическая | (0- 3000) мм, КТ3, ГОСТ 7502-98 |
| 3. | Секундомер | СДСпр-1-2-000, КТ2, ТУ 25-1894.003-90 |
| 4. | Набор гирь | Набор гирь (10mg-5 kg) M1 по ГОСТ OIML R 111-1-2009 |
Методика измерений приведена в документе «Приборы для измерений параметров света фар автотранспортных средств x-light. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к приборам для измерений параметров света фар автотранспортных средств x-light
1. ГОСТ Р 51709-2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
2. Техническая документация «Durr Assembly Products GmbH», Г ермания.
- выполнение работ по обеспечению безопасных условий и охраны труда в соответствии с приказом МВД России от 08.11.2012 № 1014 (п. 1);
- выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в соответствии с «Техническим регламентом о безопасности колесных транспортных средств», утвержденному Постановлением Правительства Российской Федерации от 10 сентября 2009 г. N 720;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям в соответствии «Техническим регламентом о безопасности колесных транспортных средств», утвержденному Постановлением Правительства Российской Федерации от 10 сентября 2009 г. N 720.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
