| Номер в госреестре | 38991-15 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов |
| Обозначение типа СИ | РСХН и их мод. |
| Изготовитель | ООО "ПромТехСервис", г.Пенза |
| Год регистрации | 2015 |
| Срок свидетельства | 27.02.2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РСХН и их модификации предназначены для измерений объема светлых нефтепродуктов и их хранения.

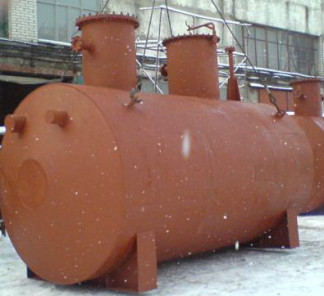

Резервуар РСХН представляет собой сварной стальной горизонтальный цилиндрический одностенный или двухстенный сосуд номинальной вместимостью от 1 до 100 м с коническими, эллиптическими или сферическими днищами.
Расположение резервуаров - наземные и подземные.
В зависимости от количества марок одновременно хранимого топлива подразделяются на однокамерные и многокамерные. На каждую камеру устанавливается технологический люк с крышкой, на которой размещены штуцера линии наполнения, линии выдачи, линии деаэрации, измерительная труба, труба отбора подтоварной воды, люк замерный.
Внутри резервуара могут быть установлены неподвижные внутренние устройства: перегородки, кольца жесткости, лестницы. Снаружи резервуары могут быть снабжены площадками обслуживания с ограждениями и лестницами, могут комплектоваться наружной системой трубопроводов обвязки комплектующих изделий.
Климатическое исполнение - УХЛ, категория размещения - 1 по ГОСТ 15150.
| Наименование | Модификация резервуара | ||||||||
| РСХН-1 | РСХН-2 | РСХН-5 | 00 - ХС Р | 0 - ХС Р | РСХН-12 | 5 - ХС Р | 7 - ХС Р | РСХН-20 | |
| Номинальная вместимость, м3 | 1 | 2 | 5 | 8 | 10 | 12 | 15 | 17 | 20 |
| Количество камер, не более | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 |
| Номинальная вместимость камер, м3, не менее | 1 | 2 | 5 | 8 | 5 | 5 | 5 | 5 | 10 |
| Диаметр Бвн, мм, не более | 1200 | 1200 | 1600 | 2000 | 2050 | 2100 | 2100 | 2400 | 2400 |
| Длина, мм, не более | 1200 | 2300 | 3000 | 3000 | 3700 | 4300 | 5100 | 5350 | 5000 |
| Масса, кг, не более | 900 | 1120 | 1750 | 3150 | 3150 | 3450 | 3850 | 4250 | 4625 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,20 | ||||||||
Продолжение таблицы 1
| Наименование | Модификация резервуара | |||||||
| РСХН-25 | РСХН-30 | 0 4 - ХС Р | 0 5 - ХС Р | РСХН-60 | 5 7 - ХС Р | РСХН-80 | РСХН-100 | |
| Номинальная вместимость, м3 | 25 | 30 | 40 | 50 | 60 | 75 | 80 | 100 |
| Количество камер, не более | 2 | 3 | 3 | 3 | 4 | 5 | 5 | 5 |
| Номинальная вместимость камер, м3, не менее | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Диаметр Бвн, мм, не более | 2400 | 2400 | 2800 | 2800 | 2800 | 3000 | 3000 | 3000 |
| Длина, мм, не более | 6100 | 7200 | 7500 | 8900 | 10300 | 11300 | 12100 | 14900 |
| Масса, кг, не более | 6330 | 7250 | 10300 | 10650 | 12880 | 15525 | 15800 | 18150 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,20 | |||||||
Расчетное давление, МПа, не более
Диапазон рабочих температур стенок резервуара, °С
0,035;
от минус 30 до плюс 200
В комплект поставки входят:
- РСХН в собранном виде - 1 шт.;
- Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов РСХН и их модификации. Руководство по эксплуатации РЭ 3615-001-72879661-08 - 1 экз.;
- Резервуар стальной горизонтальный цилиндрический для хранения нефтепродуктов РСХН. Паспорт - 1 экз.;
- Упаковочный лист; - 1 шт.;
- Эксплуатационная документация на комплектующие изделия - 1 экз.
осуществляется по ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Перечень средств измерений, применяемых при поверке:
- Рулетки измерительные металлические КТ 2 с верхним пределом измерений 10 м по ГОСТ 7502-98;
- Рулетки грузом измерительные металлические КТ 2 с верхним пределом измерений 5 м по ГОСТ 7502-98;
- Линейка измерительная металлическая с диапазоном измерений (0 - 500) мм по ГОСТ 427-75;
- Толщиномер ультразвуковой с диапазоном измерений (0,6 - 30,0) мм и пределами допускаемой погрешности ± 0,1 мм;
- Контрольный уровень по ГОСТ 9392-89.
Методика (метод) измерений приведена в документе «Резервуары стальные горизонтальные цилиндрические для хранения нефтепродуктов РСХН и их модификации. Руководство по эксплуатации РЭ 3615-001-72879661-08».
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РСХН и их модификациям
1. ГОСТ 8.470-82 «Государственная поверочная схема для средств измерений объема жидкости».
2. ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
- при выполнении государственных учетных операций и учета количества энергоресурсов.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
