Приборы вторичные 5090, 5091, 5500, 5600, 5075, 8150, 8550, 9900, 39049-14

Назначение

Приборы вторичные 5090, 5091, 5500, 5600, 5075, 8150, 8550, 9900 (далее - прибор) предназначены для измерений физических величин (ФВ): скорости, объемного расхода, активности ионов водорода (pH), окислительно-восстановительного потенциала (Eh), электрического сопротивления, электрической проводимости, давления, температуры и передачи результатов измерений во внешние информационные системы (далее - система).

Описание

Принцип действия приборов заключается в измерении входных сигналов силы постоянного тока или частоты (пропорциональных измеряемой ФВ), обработке и преобразовании в значения измеряемой ФВ и/или в проценты от диапазона измерений ФВ, отображении результатов измерений на шкале и/или дисплее приборов и передачи в системы.

Все модификации кроме 5090 и 5091 имеют на лицевой панели по 4 кнопки управления прибором.

Изготавливаются следующие модификации приборов:

-    5090 - приборы щитового исполнения, имеющие шкалу в единицах ФВ и работающие с преобразователями объемного расхода модификации 515 фирмы «Georg Fisher Signet Inc»;

-    5091 - приборы щитового исполнения, имеющие шкалу в единицах ФВ и/или от 0 до 100 % от диапазона измерений ФВ и работающие с преобразователями объемного расхода фирмы «Georg Fisher Signet Inc»;

-    5500 - приборы щитового исполнения, имеющие шкалу в единицах ФВ и двустрочный дисплей, отображающий измерительную информацию в единицах ФВ и/или от 0 до 100 % от диапазона измерений ФВ, выходной сигнал для передачи результатов преобразования в системы и работающие с преобразователями объемного расхода фирмы «Georg Fisher Signet Inc»;

-    5075 - приборы щитового исполнения, имеющие шкалу в единицах ФВ и двустрочный дисплей, отображающий измерительную информацию в единицах ФВ и/или от 0 до 100 % от диапазона измерений ФВ и работающие с преобразователями объемного расхода фирмы «Georg Fisher Signet Inc»;

-    5600 - приборы щитового исполнения, имеющие шкалу и дисплей отображающие измерительную информацию в единицах ФВ и/или от 0 до 100 % от диапазона измерений ФВ, выходной сигнал для передачи для передачи результатов преобразования в системы и работающие с преобразователями объемного расхода фирмы «Georg Fisher Signet Inc»;

-    8150 - приборы щитового, настенного и интегрального (монтируются на первичном преобразователе объемного расхода) исполнений, имеющие дисплей, отображающий измерительную информацию в единицах ФВ и/или от 0 до 100 % от диапазона измерений ФВ, работающие с преобразователями объемного расхода модификаций 515, 525 и 2517 фирмы «Georg Fisher Signet Inc», имеющих частотный выходной сигнал;

-    8550 - приборы щитового, настенного и интегрального исполнения, имеющие дисплей, отображающий измерительную информацию в единицах ФВ и/или от 0 до 100 % от диапазона измерений ФВ, выходной сигнал для передачи результатов преобразования в системы и работающие с преобразователями объемного расхода фирмы «Georg Fisher Signet Inc»;

-    9900 - приборы щитового, настенного и интегрального исполнения, имеющие дисплей, отображающий измерительную информацию в единицах ФВ и/или от 0 до 100 % от диапазона измерений ФВ, выходной сигнал для передачи измерительной информации во внешние информационные системы и работающие со средствами измерений

(первичными преобразователями) активности ионов водорода (pH), окислительновосстановительного потенциала (Eh), преобразователями объемного расхода, электрического сопротивления, электрической проводимости, давления и температуры фирмы «Georg Fisher Signet Inc».

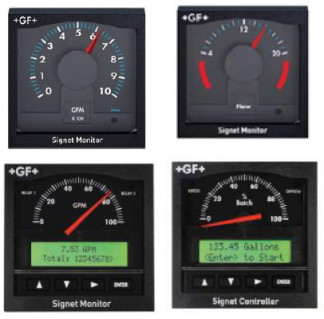

Общий вид и схемы пломбировки приборов показаны на рисунках 1-12.

vCmirj,4u / * и \ — f* *%

Г.5Э GPM Tot а', г 12345*S7S>

Signet Monitor

Рисунок 3 - Общий вид приборов модификаций

5500

Г. 53 0РЙ Т-н.в L: 133+S475

if*- ппн

Signet МогШ#г

Рисунок 7 - Общий вид приборов модификаций    Рисунок 8 - Общий вид приборов

8550    модификаций 9900 и место пломбировки

Программное обеспечение

Приборы^ имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти приборов при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.

ПО предназначено для преобразования, обработки, передачи и отображения измерительной информации.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Таблица 2 - Метрологические и технические характеристики приборов

Знак утверждения типа

наносится на лицевую панель прибора методом фотолитографии или другим способом не ухудшающим качество, на титульном листе в левом верхнем углу руководства по эксплуатации типографским способом.

Комплектность

Таблица 3 - Комплектность приборов

Поверка

осуществляется в соответствии с документом МЦКЛ.0130.МП «Приборы вторичные 5090, 5091, 5500, 5600, 5075, 8150, 8550, 9900. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 10.12.2013 г.

Основные средства поверки:

- генератор функциональный АНР-3121, диапазон частот выходных сигналов от 0,1 Гц до 10 МГц, пределы основной относительной погрешности воспроизведения частоты не более ± 0,05 %;

-    калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260, диапазон измерений (воспроизведения) силы постоянного тока от 0 до 25 мА, пределы допускаемой основной абсолютной погрешности измерений (воспроизведения) силы постоянного тока ± (10-4-I+1) мкА.

Сведения о методах измерений

изложены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к приборам вторичным 5090, 5091, 5500, 5600, 5075, 8150, 8550, 9900

1. Техническая документация «Georg Fischer Signet LLC», США.

Рекомендации к применению

-    при осуществлении торговли и товарообменных операций.
