Счетчики газа диафрагменные с термокомпенсатором СГД-3Т, 39093-19

Назначение

Счетчики газа диафрагменные с термокомпенсатором СГД-3Т (далее - счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых целях.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

Счетчик снабжен температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа.

Структура полного обозначения счетчиков газа в зависимости от исполнения: СГД-3Т-хХ-х-Ох

I--------------Расстояние между осями штуцеров;

-------------Наличие дополнительного устройства;

--------- Направление потока газа;

---- Номинальный расход.

По расстоянию между осями штуцеров:

1    - расстояние между осями штуцеров 200 мм;

2    - расстояние между осями штуцеров 250 мм;

По наличию дополнительного устройства:

-    СГД-3Т-х-х-Ох - без дополнительного устройства;

-    СГД-3Т-хИ-х-Ох - с устройством импульсного выхода;

-    СГД-3Т-хЯ-х-Ох - с каналом беспроводной передачи данных;

По направлению потока газа:

1    - направление потока газа левое;

2    - направление потока газа правое;

По номинальному расходу, м3/час:

4 - номинальный расход типоразмера G4;

6 - номинальный расход типоразмера G6.

Счетчики исполнений СГД-3Т-хИ-х^х, СГД-3Т-хЯ-х^х могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать группе исполнения С4 по ГОСТ Р 52931, но для эксплуатации при температуре окружающего воздуха от минус 40 °С до плюс 50 °С.

Степень защиты модуля беспроводной передачи данных от проникновения воды и пыли IP30 по ГОСТ 14254.

Счетчики стойкие к термическому воздействию окружающей среды с температурой

Наибольшее избыточное рабочее давление счетчиков - 60 кПа.

Направление потока газа обозначено стрелкой на крышке счетчика.

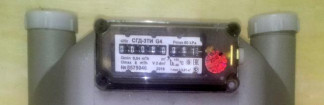

Общий вид счетчиков представлен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на лицевой панели счетчика методом печати, а также на первом листе паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется по документу МРБ МП.1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки» с извещением об изменении № 2, утвержденному БелГИМ 19.06.2018 г.

Основные средства поверки:

-    поверочный комплекс счетчика газа, диапазон измерения расхода воздуха от 0,002

до Qмакс,

погрешность измерения: от Qмин до 0,^ном - ±1 %, св. 0,^ном до Qмакс - ±0,5 %;

-    стенд для проверки прочности и герметичности (создание избыточного давления от 0 до 0,1 МПа (давление внутри испытуемого счетчика не менее, чем в 1,5 раза превышающее наибольшее избыточное давление));

-    психрометр, диапазон измерения относительной влажности от 10 до 100 %, цена деления 0,5%;

-    секундомер-таймер, пределы допускаемого значения погрешности измерения интервалов времени при (20 ± 5) °С равны ± (15 • 10 -6 • Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на счетчик, в соответствии с рисунком 2, и в паспорт в виде оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ТУ BY 100185185.118-2008 Счетчики газа диафрагменные с термокомпенсатором СГД-ЗТ. Технические условия
