Номер в госреестре | 39093-20 |
Наименование СИ | Счетчики газа диафрагменные с термокомпенсатором |
Обозначение типа СИ | СГД-3Т |
Изготовитель | ОАО "Минский механический завод им.С.И.Вавилова - управляющая компания холдинга "БелОМО", Беларусь, г. Минск |
Год регистрации | 2020 |
Срок свидетельства | 13.06.2028 |
МПИ (интервал между поверками) | 10 лет |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики газа диафрагменные с термокомпенсатором СГД-3Т (далее - счетчики) предназначены для измерения прошедшего через счетчик количества природного газа по ГОСТ 5542-2014 или паров сжиженного углеводородного газа по ГОСТ 20448-2018, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

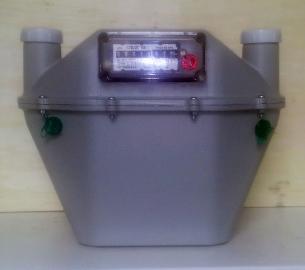

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.
Счетчик снабжен температурным компенсатором, который производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа.
Структура полного обозначения счетчиков газа в зависимости от исполнения:
СГД-3Т-хХ-х-Ох
I---------------Расстояние между осями штуцеров;
-------------Наличие дополнительного устройства;
---------Направление потока газа;
— Номинальный расход.
По расстоянию между осями штуцеров:
1 - расстояние между осями штуцеров 200 мм;
2 - расстояние между осями штуцеров 250 мм;
По наличию дополнительного устройства:
- СГД-3Т-х-х-Ох - без дополнительного устройства;
- СГД-3Т-хИ-х-Ох - с устройством импульсного выхода;
- СГД-3Т-хЯ-х-Ох - с каналом беспроводной передачи данных;
По направлению потока газа:
1 - направление потока газа левое;
2 - направление потока газа правое;
По номинальному расходу, м3/час:
4 - номинальный расход типоразмера G4;
6 - номинальный расход типоразмера G6.
Счетчики исполнений СГД-3Т-хИ-х^х, СГД-3Т-хЯ-х^х могут быть встроены в единую систему автоматизированного сбора и обработки информации.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики соответствуют группе исполнения С4 по ГОСТ Р 52931 при температуре от минус 40 °С до плюс 50 °С.
Степень защиты модуля беспроводной передачи данных от проникновения воды и пыли IP30 по ГОСТ 14254.
По стойкости к термическому воздействию окружающей среды счетчики (алюминиевый корпус) выдерживают температуру не менее 450 °С.
Наибольшее избыточное рабочее давление счетчиков - 60 кПа.
Направление потока газа обозначено стрелкой на крышке счетчика.
Условное обозначение вариантов исполнения счетчиков приведено в таблице 1.
Условное обозначение варианта исполнения | Обозначение основного конструкторского документа | Типоразмер | Межосевое расстояние между патрубками, мм | Вариант подключения | Направление потока газа |
СГД-3Т-1-1-06 | 8181.00.00.000, - 02* | G6 | 200 | 1 | Левое |
СГД-3 Т-1-2^6 | - 01, - 03* | 2 | Правое | ||
СГД-3Т-1И-1-С6 | - 04, - 06* | 1 | Левое | ||
СГД-3 Т-1 И-2-06 | - 05, - 07* | 2 | Правое | ||
СГД-3 Т-2-1^6 | - 10, - 08* | 250 | 1 | Левое | |
СГД-3 Т-2-2^6 | - 11, - 09* | 2 | Правое | ||
СГД-3 Т-2И-1-С6 | - 12 | 1 | Левое | ||
СГД-3 Т-2И-2-С6 | - 13 | 2 | Правое | ||
СГД-3Т-1-1-С4 | - 20, - 30* | G4 | 200 | 1 | Левое |
СГД-3 Т-1-2^4 | - 21, - 31* | 2 | Правое | ||
СГД-3Т-1И-1-С4 | - 22 | 1 | Левое | ||
СГД-3 Т-1 И-2-04 | - 23 | 2 | Правое | ||
СГД-3 Т-2-1^4 | - 24, - 34* | 250 | 1 | Левое | |
СГД-3 Т-2-2^4 | - 25, - 35* | 2 | Правое | ||
СГД-3 Т-2И-1-С4 | - 26 | 1 | Левое | ||
СГД-3 Т-2И-2-С4 | - 27 | 2 | Правое | ||
СГД-3Т-1Я-1-С6 | - 60 | G6 | 200 | 1 | Левое |
СГД-3 Т-1Я-2-06 | - 61 | 2 | Правое | ||
СГД-3 Т-2Я-1-С6 | - 62 | 250 | 1 | Левое | |
СГД-3 Т-2Я-2-С6 | - 63 | 2 | Правое | ||
СГД-3Т-1Я-1-С4 | - 64 | G4 | 200 | 1 | Левое |
СГД-3 Т-1Я-2-04 | - 65 | 2 | Правое | ||
СГД-3 Т-2Я-1-С4 | - 66 | 250 | 1 | Левое | |
СГД-3 Т-2Я-2-С4 | - 67 | 2 | Правое | ||
* Вариант исполнения счетчиков без присоединительных элементов (переходник - 2 шт.; гайка - 2 шт.; прокладка - 2шт.) |
Рисунок 2 - Схема опломбирования счетчика, обозначение мест нанесения знака
поверки
отсутствует.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение | |||
О4 | О6 | |||
СГД-3Т-1-1 СГД-3Т-1-2 СГД-3Т-1И-1 СГД-3Т-1И-2 СГД-3Т-1Я-1 СГД-3Т-1Я-2 | СГД-3Т-2-1 СГД-3Т-2-2 СГД-3Т-2И-1 СГД-3Т-2И-2 СГД-3Т-2Я-1 СГД-3Т-2Я-2 | 1 2 -1 -2 -1 -2 ~ ^ 5 5 Й Й СССССС | СГД-3Т-2-1 СГД-3Т-2-2 СГД-3Т-2И-1 СГД-3Т-2И-2 СГД-3Т-2Я-1 СГД-3Т-2Я-2 | |
Номинальный расход (Q ном), м3/ч | 4 | 6 | ||
Минимальный расход (Q мин), м3/ч | 0,04 | 0,06 | ||
Максимальный расход (Q макс), м3/ч | 6 | 10 | ||
Допускаемая потеря давления на счетчике при номинальном расходе (ЛРQ ном), Па, не более | 80 | 125 |
Наименование характеристики | Значение | |||
G4 | G6 | |||
СГД-3Т-1-1 СГД-3Т-1-2 СГД-3Т-1И-1 СГД-3Т-1И-2 СГД-3Т-1Я-1 СГД-3Т-1Я-2 | СГД-3Т-2-1 СГД-3Т-2-2 СГД-3Т-2И-1 СГД-3Т-2И-2 СГД-3Т-2Я-1 СГД-3Т-2Я-2 | 1 2 -1 -2 -1 -2 ~ ~ 5 5 Й Й £££ £ СССССС | СГД-3Т-2-1 СГД-3Т-2-2 СГД-3Т-2И-1 СГД-3Т-2И-2 СГД-3Т-2Я-1 СГД-3Т-2Я-2 | |
Допускаемая потеря давления на счетчике при максимальном расходе (АР0 макс), Па, не более | 200 | 250 | ||
Пределы допускаемой основной относительной погрешности измерений расхода при выпуске из производства и после ремонта, %: от Омин до 0,1 Q ном свыше 0,1 0ном до 0макс | ±3 ±1,5 | |||
Пределы допускаемой основной относительной погрешности измерений расхода в процессе эксплуатации, %: от 0мин до 0,1 Q ном свыше 0,1 0ном до 0макс | ±4 ±3 | |||
Пределы допускаемой дополнительной относительной погрешности измерений расхода, вызванной отклонением температуры измеряемого газа от нормальной (20 ± 3)°С, на каждый 1 °С в диапазоне температур измеряемого газа, % от -40 °С до +35 °С от +35 °С до +50 °С | ± 0,1 ± 0,45 | |||
Порог чувствительности счетчиков, м3/ч, не более | 0,002 Оном. |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение | |||
G4 | G6 | |||
1 2 -1 -2 -1 -2 ~ ^ 3 3 Й Й £ £ £ £ СССССС | СГД-3Т-2-1 СГД-3Т-2-2 СГД-3Т-2И-1 СГД-3Т-2И-2 СГД-3Т-2Я-1 СГД-3Т-2Я-2 | СГД-3Т-1-1 СГД-3Т-1-2 СГД-3Т-1И-1 СГД-3Т-1И-2 СГД-3Т-1Я-1 СГД-3Т-1Я-2 | СГД-3Т-2-1 СГД-3Т-2-2 СГД-3Т-2И-1 СГД-3Т-2И-2 СГД-3Т-2Я-1 СГД-3Т-2Я-2 | |
Габаритные размеры (длина х ширина х высота), мм, не более | 265x185x250 | 310x185x245 | 265x185x250 | 310x185x245 |
Циклический объём счётчиков, дм3/об | 2 |
Наименование характеристики | Значение | |||
G4 | G6 | |||
СГД-3Т-1-1 СГД-3Т-1-2 СГД-3Т-1И-1 СГД-3Т-1И-2 СГД-3Т-1Я-1 СГД-3Т-1Я-2 | СГД-3Т-2-1 СГД-3Т-2-2 СГД-3Т-2И-1 СГД-3Т-2И-2 СГД-3Т-2Я-1 СГД-3Т-2Я-2 | СГД-3Т-1-1 СГД-3Т-1-2 СГД-3Т-1И-1 СГД-3Т-1И-2 СГД-3Т-1Я-1 СГД-3Т-1Я-2 | СГД-3Т-2-1 СГД-3Т-2-2 СГД-3Т-2И-1 СГД-3Т-2И-2 СГД-3Т-2Я-1 СГД-31-2R-2 | |
Электрические характеристики цепи устройства импульсного выхода: - напряжение, Umax, В - сила тока, Imax , мА | < 12 < 10 | |||
Расстояние между осями штуцеров, мм | 200±0,5 | 250±0,5 | 200±0,5 | 250±0,5 |
Масса, кг, не более | 3,8 | 4,3 | 3,8 | 4,3 |
Резьба на присоединительных патрубках, трубная по ГОСТ 6357 | G11/4 |
3
Один импульс устройства импульсного выхода соответствует объему 0,01 м , прошедшего через счетчик газа, что соответствует одному обороту цифрового диска младшего разряда.
Технические характеристики модуля беспроводной передачи данных и сервисные программы - согласно ТУ производителя.
Счетчик прочный и герметичный при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.
Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 110 Н м и крутящего момента 340 Н м.
наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.
Таблица 4 - Комплектность средства измерений
Наименование | Количество, шт. |
Счетчик газа диафрагменный с термокомпенсатором СГД-3 Т | 1 |
Крышка | 2 |
Переходник (Сталь ГОСТ 380 или ГОСТ 1050)* | 2 |
Гайка (Чугун КЧ 30-6-Ф ГОСТ 1215)* | 2 |
Прокладка (Резина МБС ГОСТ 7338)* | 2 |
Упаковка | 1 |
Паспорт | 1 |
Розетка** | 1 |
Заглушка** | 1 |
Методика поверки МРБ МП 1778-2008 *** | 1 |
* Входят в комплект счетчиков, планируемых к применению на территории Республики Беларусь и по требованию заказчика ** Входят в комплект счетчиков с импульсным выходом по требованию заказчика. *** Поставляется специализированным газораспределительным предприятиям |
осуществляется по документу МРБ МП.1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-3Т, СГД 4. Методика поверки» утвержденному БелГИМ 05.03.2008 г. (с извещением об изменении №5 от 07.05.2020 г.). Основные средства поверки:
- установка поверочная расходомерная, диапазон измерений расхода воздуха от 0,002 Q^ до Qm^, основная относительная погрешность: от QM до 0,^ном ±1 %, св.
0,1^ом до Qмакс ±0,5 %;
- стенд для проверки прочности и герметичности (создание избыточного давления от 0 до 0,1 МПа;
- секундомер-таймер, пределы допускаемой основной погрешности измерений интервалов времени при (20 ± 5) °С равны ± (15 • 10 -6 • Т + С), где Т - значение интервала в секундах, С - 0,01 при цене деления 0,01 с.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на счетчик, в соответствии с рисунком 2, и в паспорт в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
ТУ BY 100185185.118-2008 Счетчики газа диафрагменные с термокомпенсатором СГД-3Т. Технические условия
Зарегистрировано поверок | 44025 |
Поверителей | 52 |
Актуальность данных | 17.11.2024 |
