Номер в госреестре | 39094-13 |
Наименование СИ | Теплосчетчики многоканальные |
Обозначение типа СИ | ТС-11 |
Изготовитель | Акционерное общество "Арзамасский приборостроительный завод имени П.И. Пландина" (АО "АПЗ"), Нижегородской обл., г. Арзамас |
Год регистрации | 2013 |
Срок свидетельства | 01.11.2029 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Теплосчетчики многоканальные ТС-11 Назначение средства измерений
Теплосчетчики многоканальные ТС-11 (в дальнейшем - теплосчетчики) предназначены для измерений отпущенной источником или полученной потребителем тепловой энергии, массы и других параметров теплоносителя в водяных системах теплоснабжения при давлении от 0,1 до 1,6 МПа (с удельной электропроводностью теплоносителя от 1-10" до 10 См/м) на предприятиях тепловых сетей, тепловых пунктах у потребителей тепловой энергии.
Теплосчетчик состоит из отдельных конструктивно законченных составных частей:
- блока вычислительного ТВ-11 (далее - ТВ-11);
- блоков измерительных БИ-1, БИ-1-1 (в количестве от 1 до 8, далее - БИ-1);
- комплекта термопреобразователей сопротивления платиновых и/или отдельных термопреобразователей сопротивления платиновых;- преобразователей давления с токовым выходом (4-20) мА.
Теплосчетчик имеет шесть измерительных каналов тепловой энергии (основных), два дополнительных канала для измерения температуры и давления, два канала для подключения счетчиков-расходомеров с импульсным выходом. По запросу потребителей ТС может комплектоваться датчиком температуры наружного воздуха (ДТЦ).
БИ-1 состоит из электромагнитного первичного преобразователя расхода ППР9-2 и электронного модуля МЭ-1, образующих единый конструктивно законченный блок.
В зависимости от диапазона расходов и погрешности измерений массы БИ-1 имеет два варианта исполнений: А и В. В зависимости от вариантов измерения тепловой энергии предусматривается исполнение БИ-1 без ППР9-2 (измерение только давления и температуры) - БИ-1-1.
К БИ-1 подключаются термопреобразователь сопротивления и преобразователь избыточного давления.
Передача измерительной информации от БИ-1 на ТВ-11 осуществляется по интерфейсу RS-485. Питание БИ-1 осуществляется постоянным напряжением от ТВ-11.
ТВ-11 осуществляет:
- прием и обработку информации от БИ-1, БИ-1-1 (максимально с 8 одновременно) и
ДТЦ;
- расчет, индикацию параметров на дисплее и их архивирование;
- прием и выдачу информации по интерфейсу RS-232 на ЭВМ и принтер.
Навигация по меню осуществляется четырьмя кнопками, находящимися на передней
панели ТВ-11.
Теплосчетчик имеет суточный (объемом хранения 2 года) и часовой (объемом хранения 7 месяцев) архивы от текущей даты.
Для выбора варианта расчета тепловой энергии и горячего водоснабжения из существующего списка необходимо открыть клемную крышку, установить переключатель S1 в положение 0. С помощью клавиатуры согласно ЛГФИ.411739.001 РЭ провести настройку тепловычислителя. В случае, если схема измерения тепловой энергии отличается от «стандартных» вариантов расчета, то потребитель может добавить новый вариант расчета с помощью сервисной программы VarCalcHot.exe. Переход на новый вариант расчета
осуществляется с помощью клавиатуры как описано выше. Изменение варианта расчета при установке переключателя S1 в положении «1» невозможно. При установке переключателя S1 в положение 0 в окне вывода текущей даты и времени выводится символ «Э».
Теплосчетчик позволяет реализовать расчет потребляемой или отпущенной тепловой энергии для различных схем включения (конфигураций) по выбору потребителя. Предусмотрен раздельный учет тепловой энергии на отопление и снабжение горячей водой.
Теплосчетчик позволяет вести учет на четырех независимых узлах теплоснабжения и/или ГВС.
Рабочая среда - холодная и горячая сетевая вода по СН и П 2.04.07-86 "Тепловые сети".

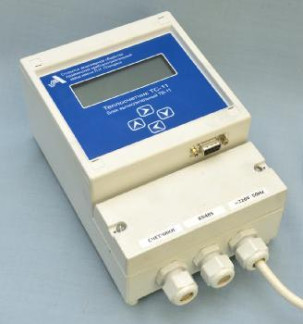

Внешний вид составных частей теплосчетчика и схема их соединения приведены на рисунках 1 и 2 соответственно.
Рисунок 3
Программное обеспечение, записанное в микроконтроллер ТВ, производит обработку данных поступающих от датчиков, и вывод результатов измерений на табло.
Запись программного обеспечения в микроконтроллер осуществляется через технологический разъем, находящийся внутри электронного блока ТВ и при выходе из производства пломбируется пломбами ОТК и ЦСМ, согласно рис. 2. Конструкция ТВ не допускает, каким либо иным способом запись программного обеспечения в микроконтроллер.
Идентификационные данные программного обеспечения, записанного в ТВ, приведены в таблице
Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
Prozes.txt | ЛГФИ.00108 | Версия 2.4 | 00820339 | 32-х битная сумма всех байт, входящих в файл кода программы |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - "С" согласно МИ 3286-2010.
1 Значения максимального и минимального расходов теплоносителя, массы и габаритов БИ-1 в зависимости от его исполнения А или В и диаметра условного прохода Ду первичного преобразователя расхода ППР9 приведены в таблице.
Наименование характеристики | Диаметр условного прохода, мм | |||||||
20 | 32 | 40 | 50 | 80 | 100 | 150 | 200 | |
Расход наименьший Gmin, м3/ч, для исполнения А | 0,057 | 0,114 | 0,180 | 0,288 | 0,720 | 1,135 | 2,88 | 4,50 |
Расход наименьший Gmin, м3/ч, для исполнения В | 0,113 | 0,227 | 0,36 | 0,576 | 1,44 | 2,27 | 5,76 | 9,00 |
Расход наибольший Gmax, м3/ч | 11,3 | 22,68 | 36 | 57,6 | 144 | 226,8 | 576 | 900 |
Масса БИ-1, кг, не более | 3,1 | 4,1 | 4,7 | 5,7 | 10,2 | 12,4 | 15,8 | 23,7 |
Габаритные размеры, мм, не более | 0125х 267х120 | 0130х 272х150 | 0145х 287х150 | 0152х 300х150 | 0219х 361х200 | 0239х 381х250 | 0356х 400х420 | 0416х 480х460 |
2 Диапазон измеряемых температур в трубопроводах от 3 до 150 °С.
3 Диапазон измеряемых разностей температур в подающем и обратном трубопроводах от 5 до 145 °С.
4 Пределы допускаемой относительной погрешности при измерении массы теплоносителя:
- для исполнения А:
в поддиапазоне расходов от Gmax до Gmax/100 ± 1,0 %
в поддиапазоне расходов свыше Gmax/100 до Gmax/200 ± 2,0 %
- для исполнения В:
в поддиапазоне расходов от Gmax до Gmax/100 ± 2,0 %
5 Пределы допускаемой абсолютной погрешности измерений текущей температуры теплоносителя (t) - ±(0,25 + 0,005t) °С.
6 Пределы допускаемой абсолютной погрешности измерений теплосчетчиком разности температур (At) теплоносителя в трубопроводах ± (0,20 + 0,005 At) °С.
5 °С < At < 10 °С ±6
10 °С < At < 20 °С ±4
20 °С < At < 145 °С ±3
8 Пределы допускаемой относительной погрешности измерений текущего времени и времени наработки ±0,01 %.
9 Пределы допускаемой приведенной погрешности теплосчетчика при измерении давления теплоносителя в трубопроводе ± [|8д| + 0,5] %,
где |8д| - модуль предела допускаемой приведенной погрешности измерений используемого в данной комплектации преобразователя давления, %.
10 Погрешность преобразования импульсного сигнала в канале счетчика - расходомера не более ± 1 ед. мл. разряда в значении измеренного объема (параметры импульсного сигнала: частота до 1,0 Гц, длительность импульса более 150 мс, напряжение не более 5 В).
11 Максимальное количество индицируемых на дисплее ТВ-11 разрядов целого числа при измерении массы, тепловой энергии и объема теплоносителя - 10, при измерении объема холодной (горячей) воды (в дополнительных каналах) - 8.
12 Питание теплосчетчика - от сети переменного тока напряжением (220+33) В, частотой (50±1) Гц и от встроенной литиевой гальванической батареи напряжением 3 В (питание микросхемы часов реального времени).
13 Потребляемая мощность от сети переменного тока при максимальном количестве подключенных составных частей - не более 40 Вт.
14 Режим работы - непрерывный.
15 Средняя наработка на отказ при максимальном количестве составных частей не менее 80000 часов с учетом технического обслуживания.
16 Средний срок службы до списания теплосчетчика или его составных частей не менее 12 лет.
17 Условия эксплуатации:
- температура окружающего воздуха от плюс 1 до плюс 40 °C;
- относительная влажность воздуха до 98 % при температуре плюс 25 °C;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.).
18 Степень защиты составных частей теплосчетчика от проникновения твердых предметов, пыли и воды не ниже IP54 по ГОСТ 14254.
19 Масса ТВ-11 не более 1,1 кг.
20 Габаритные размеры ТВ-11 не более 211х131х94 мм.
наносится на лицевые панели БИ-1 и ТВ-11 методом фотопечати, на титульном листе паспортов и формуляра - типографским способом.
Наименование | Обозначение | Кол. | Примечание |
Блок вычислительный ТВ-11 | ЛГФИ.408835.004-01 | 1 | |
Блок измерительный БИ-1 (БИ-1-1) | ЛГФИ.407219.006 | от 1 до 8 | * |
Наименование | Обозначение | Кол. | Примечание |
Комплект термометров платиновых КТПТР (Госреестр № 39145-08) или КТСПР (Госреестр № 41892-09) | ТУ4211-071-17113168-98 ДДЖ2.821.000 ТУ | * | По заказу потребителя |
Термометр платиновый технический ТПТ (Госреестр № 46155-10) или ТСП (Госреестр № (41750-09) | ТУ4211-071-17113168-98 ДДЖ2.821.000 ТУ | * | По заказу потребителя |
Датчик температуры наружного воздуха ДТЦ (Госреестр № 46985-11) | ЛГФИ.405213.003 | 1 | По заказу потребителя |
Датчик давления DMP (Госреестр № 44736-10) | BD SENSORS RUS г. Москва | По заказу потребителя | |
Преобразователь давления СДВ (Госреестр № 28313-09) | АГБР.406239.001-30 | ||
Преобразователь давления ПД-Р(Госреестр № 40260-11) | ЦТКА.406222.078 ПС | ||
Программа ТС 11.exe | 1 | СD компакт-диск | |
Эксплуатационная документация: | |||
Руководство по эксплуатации | ЛГФИ.411739.001 РЭ | 1 | |
Методика поверки Формуляр | ЛГФИ.411739.001 МИ ЛГФИ.411739.001 ФО | 1 1 | |
БИ-1. Паспорт | ЛГФИ.407219.005 ПС | от 1 до 8 | * |
ТВ-11. Паспорт | ЛГФИ.408835.004 ПС | 1 |
* - количество определяется потребителем.
Осуществляется по документу ЛГФИ.411739.001 МИ "ГСИ. Теплосчетчик многоканальный ТС-11. Методика поверки ", утвержденному ФГУП "ВНИИМС" в октябре 2013 г.
Основные средства поверки
Наименование | Тип | Характеристики |
Установки расходомерные | СПВ | Диапазон расходов от 0,05 до 300 м3/ч, относительная погрешность весового метода ± 0,15 % |
Мера электрического сопротивления постоянного тока | Р3026/2 | Диапазон изменения сопротивления (80-200) Ом. Пределы допускаемого отклонения действительного значения сопротивления 5 = ±0,01 +1,5 •10-6(111111,1 1) % L R J |
Наименование | Тип | Характеристики |
Мультиметр ESCORT | АВМ- 4306 | Измерение сопротивлений от 100 до 200 Ом, погрешность измерений не более ± (0,1% + 5 ед.) Измерение постоянного тока от 4 до 20 мА, погрешность измерений не более ± (0,1% + 6 ед.) |
Генератор сигналов | Г6-27 | Сигнал прямоугольной формы длительностью более 150 мс, частотой 1 Гц, амплитудой напряжения 5 В |
Счетчик программируемый реверсивный | Ф5264 | Формирование пачки импульсов N = 100 |
изложены в руководстве по эксплуатации ЛГФИ.411739.009 РЭ.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам многоканальным ТС-11
1. ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия ".
2. ГОСТ Р 51649-2000 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия".
3. ГОСТ Р 8.591-2002 "ГСИ. Теплосчетчики двухканальные для водяных систем теплоснабжения. Нормирование пределов допускаемой погрешности при измерениях потребленной абонентами тепловой энергии".
4. ЛГФИ.411739.001 ТУ. Теплосчетчик многоканальный ТС-11. Технические условия.
Зарегистрировано поверок | 411 |
Поверителей | 17 |
Актуальность данных | 17.11.2024 |
