| Номер в госреестре | 39351-14 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VES24 (4MR14) |
| Изготовитель | "RITZ Instrument Transformers GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 13.02.2019 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения VES 24 (4MR14) предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления. Применяются в установках переменного тока промышленной частоты в электросетях на 15 и 20 кВ.
* - обозначение в скобках используется при поставках по заказам фирмы Siemens.

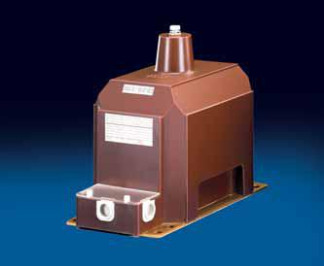

Трансформаторы VES 24 (4MR14) однофазные, индуктивные, с одним изолированным выводом первичной обмотки, на который может быть установлен
предохранитель, при этом другой конец первичной обмотки при эксплуатации заземляется. Первичные и вторичные обмотки залиты специальным компаундом, Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Трансформаторы имеют две вторичные обмотки - основную измерительную и дополнительную. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. На основании трансформатора имеется клемма для заземления с винтом М8. Контактная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Наибольшее рабочее напряжение, кВ 24
| Номинальные первичные напряжения, кВ | 15/V3; 20/V3 |
| Номинальные вторичные напряжения, В | 100/V3 |
| - для измерительных обмоток | |
| - для дополнительных обмоток | 100/3 |
| Классы точности / вторичные нагрузки, В • А | |
| - для основной вторичной обмотки | 0,2/(5-30); 0,5/(10-90); |
| 1,0/(10-120) | |
| - для дополнительной обмотки | 3P/50; 6P/100 |
| Предельная мощность, В • А | |
| - основная вторичная обмотка | 400 |
| - дополнительная вторичная обмотка | 100 |
| Номинальная частота, Гц | 50 |
| Масса, кг | |
| - без предохранителя | до 27 |
| - с предохранителем | до 29 |
| Габаритные размеры (Д х Ш х В), мм | |
| - без предохранителя | 354 х 178 х 280 |
| - с предохранителем | 379 х 178 х 385 |
Знак утверждения типа наносится на табличку трансформатора и на паспорт типографским способом.
Трансформатор тока - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Осуществляется по ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".
Основные средства поверки:
Трансформаторы напряжения эталонные НЛЛ-35, класс точности 0,05.
Прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения VES 24 (4MR14) фирмы «RITZ Instrument Transformers GmbH», Германия
Нормативные документы, устанавливающие требования к трансформаторам напряжения VES 24 (4MR14)
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-2011 "Трансформаторы напряжения. Методика поверки".
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
