| Номер в госреестре | 39562-13 |
| Наименование СИ | Контроллеры терминальные |
| Обозначение типа СИ | ТК16L.10, ТК16L.11 |
| Изготовитель | Закрытое акционерное общество "НПФ Прорыв" (ЗАО "НПФ Прорыв"), Московская обл., п. Ильинский |
| Год регистрации | 2013 |
| Срок свидетельства | 29.10.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры терминальные ТК16Ь.10, ТК16Ь.11 (далее по тексту ТК или изделия) предназначены для измерений, коммерческого и технического учета энергоресурсов, сбора, обработки, хранения, отображения и передачи полученной информации по каналам связи.

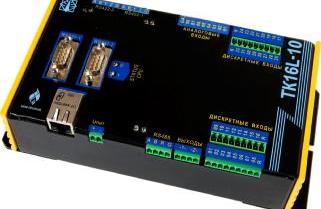

Конструктивно устройства ТК16Ь.10, ТК16Ь.11 являются функционально законченными изделиями, выполненными в виде блока, имеют пылевлагозащитное исполнение и предназначены для навесного шкафного монтажа.
Принцип действия ТК основан на первичной обработке информации дискретных входных сигналов методом опроса цифровых линий, обработке аналоговых сигналов с помощью встроенного двенадцатиразрядного аналого-цифрового преобразователя, дальнейшей обработке полученной информации в центральном процессоре, согласно внутреннему алгоритму работы с использованием системного и прикладного программного обеспечения (ПО), и организации передачи этой информации для отображения на верхний уровень иерархии.
ТК используются в автоматизированных системах управления технологическими процессами (АСУ ТП), автоматизированных системах телеметрии, а также автоматизированных информационно-измерительных системах (АИИС) коммерческого/технического учета электроэнергии (АИИС КУЭ/АСТУЭ) в качестве устройств сбора и передачи данных. В частности, ТК применяются в системах автоматизированного контроля и управления нефтегазодобычей, пунктах автоматизированного комплекса дистанционного контроля энергопотребления.
Изделия могут использоваться в качестве компонента для построения многоуровневых автоматизированных систем контроля и управления на промышленных и приравненных к ним предприятиях и сфере ЖКХ, построенных на основе комплексов «ТЕЛЕСКОП+» производства ЗАО «НПФ Прорыв» или в системах сторонних производителей. Для интеграции с системами сторонних производителей поставляется комплект для разработчиков программного обеспечения (SDK).
ТК позволяют обрабатывать и хранить информацию от датчиков телесигнализации (ТС) и аналоговых датчиков, подключенных непосредственно к аналоговым или дискретным входам изделия или через интерфейс RS-422 (RS-485). Для подключения датчиков к ТК через интерфейс RS-422 (RS-485) должны использоваться специальные устройства расширения, имеющие соответствующий выход (RS-485).
Изделия обеспечивают подключение к двум портам RS-422 (RS-485) приборов с соответствующим интерфейсом (счетчиков электроэнергии, различного типа контроллеров, модемов и устройств расширения).
ТК могут формировать сигналы телеуправления (ТУ) и передавать их на исполнительные устройства, подключенные к соответствующим выходам ТК.
Сбор информации от подключенных устройств осуществляется в автоматизированном режиме по запросу, выдаваемому с ТК16Ь.10 (или с ТК16Ь.11). ТК проводят предварительную обработку сигналов по заданному алгоритму и могут функционировать как автономно, так и под управлением центральной ЭВМ (сервера сбора данных), причем сбор информации с объектов может осуществляться автоматически в специально заданные интервалы времени: каждые 30 минут, сутки, месяц или в особо указанные интервалы времени. Данные, полученные изделиями, могут передаваться на верхний уровень АИИС по запросу сервера сбора данных через каналообразующую аппаратуру.
В качестве каналов передачи данных между ТК, сервером сбора данных и автоматизированным рабочим местом (АРМом) пользователя могут выступать: сеть Ethernet, выделенные линии связи, спутниковые системы передачи данных VSAT, Global Star, коммутируемые телефонные линии общего пользования, GSM, GPRS, EDGE, CDMA, FM.
Лист № 2 Всего листов 5
Существует возможность автономного съема информации непосредственно с ТК при помощи компьютера или ноутбука через сеть Ethernet.
ТК также предназначены для сбора, обработки, хранения и отображения информации об энергопотреблении (с использованием внешней ЭВМ через встроенный Веб-интерфейс), получаемой от многофункциональных электросчетчиков, имеющих цифровой выход (полный список счетчиков приведен в руководстве по эксплуатации).
Также изделия могут использоваться для сбора и передачи данных, собранных с внешних устройств измерения качества электроэнергии, подключаемых к ТК.
Изделие накапливает информацию, собранную со счетчиков и датчиков, во внутренней памяти. При необходимости, ТК ведет журналы событий контролируемых счетчиков и собственный журнал событий.
ТК могут функционировать в режиме «прозрачного канала». При этом обеспечивается возможность работы со счетчиками с использованием ПО производителей счетчиков непосредственно с удаленного компьютера (при условии, что ПО производителя счетчиков поддерживает работу со счетчиком через интерфейс RS-485).
Изделия выполняют законченную функцию измерений (съема данных), построения отчетов, и предоставления доступа к данным измерений. Контроль доступа к данным измерений поддерживается на уровне встроенной системы аутентификации пользователей.
Доступ к данным может обеспечиваться несколькими способами: по Веб-интерфейсу, из отчетов внутреннего (встроенного) FTP сервера ТК, из отчетов, автоматически отправленных по электронной почте, в том числе в формате XML с электронно-цифровой подписью (ЭЦП). Дополнительного ПО для работы не требуется. АРМ пользователя может располагаться в любом месте, где есть доступ к сети Ethernet или IP-адресу (например, в сети GPRS). Доступ к изменению конфигурации параметров изделия предоставляется пользователю в соответствии с его полномочиями. Конфигурирование параметров изделия выполняется средствами программы конфигурации или через Веб-интерфейс.
Поддерживается работа в составе любых SCADA систем по технологии OPC.
ТК позволяют обеспечивать синхронизацию часов во всех приборах измерений и учета подключенных к ТК. Изделия имеют встроенный сторожевой таймер и часы реального времени. Для ТК в качестве источника эталонного времени может использоваться специализиро -ванный тайм-сервер ГСВЧ РФ, подсоединенный по сети Интернет, или внешний приемник сигналов точного времени.
Вычисления происходят с целочисленными переменными с избыточной точностью и
12
дискретностью порядка 2-10" , и погрешность программного обеспечения не создает дополнительных погрешностей для результатов измерении показателей качества электрической энергии и данных, считанных со счетчиков электрической энергии. Целостность данных, переданных от счетчиков в ТК16Ь.10, ТК16Ь.11, подтверждается контрольной суммой.
Идентификационные данные программного обеспечения, установленного в ТК16Ь.10, ТК16Ь.11, приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ТК16Ь.10 ПО | модуль, объединяющий драйвера счетчиков (metrologymodule.dll) | Версия 1.5 | 495c5d1aa022a34eee6 ea1ad493ffd15 | MD5 |
| ТК16Ь.11 ПО | модуль, объединяющий драйвера счетчиков (metrologymodule.dll) | Версия 1.5 | 495c5d1aa022a34eee6 ea1ad493ffd15 | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Основные технические и метрологические характеристики приведены в таблице 2. Таблица 2 - Основные технические и метрологические характеристики_
| Параметр | и д о М | жкация |
| ТК16Ь.10 | ТК16Ь.11 | |
| Максимальное количество счетчиков для опроса (при подключении счетчиков через интерфейс RS-485) | 16 | 16 |
| Напряжение питания постоянного тока, В | 11...13 | 11.13 |
| Потребляемая мощность, не более, Вт | 10 | 10 |
| Пределы допускаемой погрешности при измерении электрической энергии и средней получасовой мощности с помощью многофункциональных электросчетчиков, подключенных по цифровым измерительным каналам | ± 1ед. мл. разряда измеренной величины | |
| Часы реального времени Пределы основной абсолютной погрешности при измерении времени в условиях отсутствия внешней синхронизации, не более, с/сутки Пределы дополнительной температурной погрешности при измерении времени (в условиях отсутствия внешней синхронизации), не более, с/°С в сутки. | ± 3 ± 0,02 | |
| Абсолютная погрешность при измерении времени в условиях внешней синхронизации по сигналам точного времени, не более, с | ± 2 | |
| ТК производит измерение напряжения и тока, подаваемого на аналоговые входы, в диапазонах: - напряжение, В ; - ток, А. | от 0 до 4,9 от 0 до 0,02 | |
| Объем встроенного ПЗУ (FLASH), Мб | 32 | 32 |
| Объем встроенного ОЗУ (SDRAM), Мб | 64 | 64 |
| Аналоговые входы | 7 | 4 |
| Дискретные входы | 32 | 4 |
| Длительность сохранения измерительной информации в устройстве при пропадании напряжения питания, не более, лет | 10 | 10 |
| ТК обеспечивает хранение данных об электропотреблении (профиль нагрузки счетчиков), не менее, суток | 45 | 45 |
| Порт Ethernet 10/100 Mbit | 1 | 1 |
| Гальванически развязанный порт телеуправления (3А, 30 В DC или 3А, 220 В AC) | 2 | 2 |
| Независимые гальванически изолированные порты RS-422/485 | 2 | 2 |
| Порт RS-232 | 2 | 1 |
| Возможность подключения внешнего GPS | есть | есть |
| Возможность подключения внешнего Dial Up/ GSM модема | есть | есть |
| Веб-интерфейс администрирования и просмотра результатов | есть | есть |
| Диапазон рабочих температур, °С | от минус 40 до +60 | от минус 40 до +60 |
| Средняя наработка на отказ, не менее, ч | 55 000 | 55 000 |
| Технический ресурс, не менее, лет | 10 | 10 |
| Масса, не более, кг | 0,7 | 0,5 |
| Габаритные размеры (длина, ширина, высота), мм | 202; 102; 45 | 142; 102; 45 |
Знак утверждения типа наносится на лицевую панель контролеров терминальных ТК16Ь.10, ТК16Ь.11 и на эксплуатационную документацию методом офсетной печати или иным способом, не ухудшающим качество печати.
В комплект поставки изделия входят:
1. Контроллер терминальный ТК16Ь.10 АВБЛ.468212.037 (для ТК16Ь.11 АВБЛ.468212.038) с комплектом разъемов.
2. Паспорт АВБЛ.468212.037 ПС (для ТК16Ь.11 паспорт: АВБЛ.468212.038 ПС).
3. Методика поверки АВБЛ.468212.037 МП.
4. Программное обеспечение (в составе ТК) Windows CE, специализированное ПО версии 1.Х (где Х - варианты модификации версии) и программа конфигурирования и метрологического обслуживания «Программа конфигурации ТК16Ь/Е-422».
производится согласно документу АВБЛ.468212.037 МП «Контроллеры терминальные ТК16Ь.10, ТК16Ь.11. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2013 г.
Перечень основного оборудования, необходимого при поверке:
- радиочасы МИР РЧ-01 № Госреестра 27008-04 (или аналогичные),
- секундомер СОСпр-2б-2, класса точности 2;
- счетчики электрической энергии Альфа А1800, EPQS;
- переносной компьютер с набором программ метрологического обслуживания.
Методика измерений на Контроллеры терминальные ТК16L.10, TC16L.11 приведена в документе «Контроллеры терминальные ТК16L.10. Руководство по эксплуатации». АВБЛ.468212.037 РЭ, «Контроллеры терминальные TC^L.H. Руководство по эксплуатации». АВБЛ.468212.038 РЭ.
Нормативные и технические документы, устанавливающие требования к контроллерам терминальным ТК16Ь.10, ТК16Ь.11
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. АВБЛ 468212.037 ТУ «Контроллеры терминальные ТК16L.10, ТК16Х11. Технические условия».
при осуществлении торговли и товарообменных операций.
