Преобразователи измерительные MTL4500, MTL4600, MTL5500, 39587-14

Назначение

Преобразователи измерительные серий MTL4500, MTL4600, MTL5500 (далее по тексту

- преобразователи или ИП) предназначены для измерения и преобразования сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока, а также нормированного аналогового сигнала постоянного тока в унифицированный электрический выходной сигнал постоянного тока 4^20/20^4 мА, а также в цифровой сигнал для передачи по протоколу HART. Некоторые модели ИП также предназначены для передачи сигналов из взрывоопасной зоны в безопасную зону и наоборот.

Описание

Принцип работы преобразователей основан на измерении и преобразовании сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока, а также нормированного аналогового сигнала постоянного тока в унифицированный электрический выходной сигнал постоянного тока 4-^20/20^4 мА с возможностью наложения на него цифрового сигнала HART-протокола.

Преобразователи серий MTL4500, MTL4600, MTL5500 конструктивно выполнены в пластмассовом разборном корпусе прямоугольной формы, изготовленном из антистатического материала, внутри которого расположен электронный блок, включающий в себя аналогоцифровой преобразователь, цифро-аналоговый преобразователь, микропроцессор и вспомогательные цепи. Входные и выходные клеммные блоки с винтовыми зажимами расположены на противоположных сторонах корпуса.

Преобразователи серий MTL4500, MTL4600, MTL5500 имеют следующие модели: MTL4541, MTL4544, MTL4546, MTL4549, MTL4575, MTL4576, MTL4581 (серия 4500); MTL4641, MTL4644, MTL4646, MTL4649, MTL4675, MTL4676 (серия 4600); MTL5541, MTL5544, MTL5546, MTL5549, MTL5575, MTL5576, MTL5581, MTL5582 (серия 5500). Модели ИП различаются по метрологическим и техническим характеристикам. Также преобразователи различаются по конструктивному исполнению и способу монтажа: ИП серий MTL4500, MTL4600 монтируются на объединенной плате, ИП серии MTL5500 монтируются на «T» или «G» образной DIN-рейке. ИП моделей MTL4575, MTL4675, MTL5575, MTL4576, MTL4676, MTL5576 также имеют разъем для подключения интерфейсного кабеля (PCL45USB).

Преобразователи моделей MTL4541, MTL4641, MTL5541, MTL4544, MTL4644, MTL5544 имеют стандартное исполнение (без дополнительного обозначения), либо исполнения: «A», «AS», «S», «T» (только модель MTL4541, MTL5541), «D» (только модели MTL4544, MTL4644, MTL5544), и являются преобразователями с аналоговым входом, представляющие собой повторители источника питания для управления нагрузками в безопасной зоне и предназначены для 2-х или 3-х проводных преобразователей (модели стандартного исполнения, а также исполнений «S», «D»), либо для датчиков с раздельным питанием (исполнения «A», «AS») расположенных в опасной зоне. ИП исполнений «S», «AS» выступают в роли нагрузки для подключения из безопасной зоны. Преобразователи имеют выходной сигнал постоянного тока 4^20/20^4 мА и поддерживают сигнал HART-протокола.

ИП моделей MTL4546, MTL4646, MTL5546, MTL4549, MTL4649, MTL5549 имеют исполнения: «Y», «S» (только модель MTL 4546), «C» (только модели MTL4546, MTL4549), и являются преобразователями с аналоговым выходом, повторяющие входной сигнал 4^20/20^4 мА, поступающий от контроллеров в безопасной зоне и передаваемый на управление электропневматическими преобразователями в опасной зоне. Преобразователи поддерживают протокол HART и обладают функцией выявления повреждения линии, а также разомкнутой цепи (исполнения «Y», «S»).

Модели MTL4575, MTL4675, MTL5575, MTL4576, MTL4676, MTL5576, MTL4581, MTL5581, MTL5582 являются преобразователями, измеряющие и преобразующие сигналы, поступающие от термопреобразователей сопротивления, термоэлектрических преобразователей, омических устройств, милливольтовых устройств постоянного тока находящиеся в опасной зоне, в унифицированный выходной сигнал постоянного тока 4-^20/20^4 мА (кроме моделей MTL4581, MTL5581, MTL5582), для управления нагрузкой, расположенной в безопасной зоне. Модели MTL4576, MTL4676, MTL5576 имеют исполнения «-RTD», «-THC» и различаются типом входного сигнала.

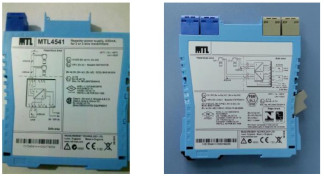

Фотографии общего вида преобразователей измерительных серий MTL4500, MTL4600, MTL5500 приведены на рисунках 1, 2.

Программное обеспечение

Программное обеспечение (ПО) преобразователей состоит из двух частей: встроенного и автономного.

Метрологически значимым является только встроенное ПО, которое устанавливается в преобразователь на заводе-изготовителе во время производственного цикла. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «А» по МИ 3286-2010. Метрологические характеристики преобразователей оценены с учетом влияния на них ПО.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1

Автономная часть ПО «PCS45» устанавливается на персональный компьютер и предназначено для настройки типа НСХ датчика, измерительного диапазона, сигнала тревоги, а также позволяет визуализировать входные и выходные значения в течение определенного периода времени.

Идентификационные данные автономного ПО «PCS45» приведены в таблице 2.

Таблица 2

Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» (по МИ 3286-2010).

Технические характеристики

Основные метрологические и технические характеристики преобразователей измерительных серий MTL4500, MTL4600, MTL5500 представлены в таблицах 3-11, 13, 15, 17. Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной и дополнительной погрешности (от влияния изменения температуры окружающей среды от нормальных условий (20 ±5 °С) в диапазоне от минус 20 °С до плюс 60 °С) в зависимости от типа входного сигнала преобразователей моделей MTL4575, MTL5575, MTL4675, MTL4576, MTL4676, MTL5576, приведены в таблицах 12, 14, 16.

Таблица 3

Таблица 4

Таблица 5

Таблица 6

Таблица 7

Таблица 8

Таблица 9

Таблица 10

Таблица 11

Примечания:

(*) Типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по МЭК 60751/ГОСТ 6651-2009 и МЭК 605841/ГоСТ Р 8.585-2001 соответственно.

Таблица 12

Таблица 13

Примечания:

(*) Типы НСХ термопреобразователей сопротивления по МЭК 60751/ГОСТ 6651-2009. (**) За основную и дополнительную погрешность берут большее из этих значений.

Таблица 14

Таблица 15

Примечания:

(*) Типы НСХ термоэлектрических преобразователей по МЭК 60584-1/ГОСТ Р 8.585-2001. (**) За основную и дополнительную погрешность берут большее из этих значений.

Напряжение питания постоянного тока, В: ........................................................от 20 до 35

Максимальное потребление тока при сигнале 20 мА и напряжении 24 В, мА:.......................50

Маркировка взрывозащиты по ГОСТ Р МЭК 60079-0-2011:

- для серии MTL 4500...................................................................[Exia Ga] IIC X

Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 60529):

-    для серии MTL 4500, MTL 4600.................................................................IP20

Температура окружающей среды при эксплуатации, °С:............................от минус 20 до плюс 60

Относительная влажность окружающей среды, %:.............................................................от 5 до 95

Габаритные размеры, не более, мм:

-    для серий MTL4500, MTL4600 ...................................................121,8 х 15,8 х 104,8

-    серии MTL5500 ................................................................................123,6 х 16,0 х 109,8

Масса, не более, г:

-    для серий MTL4500, MTL4600 ...............................................................................140

-    для серии MTL5500 ....................................................................................................150

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания и/или также на корпус преобразователя при помощи наклейки.

Комплектность

В комплект поставки входят:

-    преобразователь измерительный (модель по заказу)    - 1 шт.;

-    руководство по эксплуатации (на русском языке)    - 1 экз.;

-    методика поверки    - 1 экз.

По дополнительному заказу: объединительная плата (для моделей MTL4500. MTL4600), DIN-рейка (для моделей MTL5500), конфигурационный пакет PCS45/PCL45USB (для моделей MTL4532, MTL4632, MTL5532, MTL4575, MTL4675, MTL5575, MTL4576, MTL4676, MTL5576).

Поверка

осуществляется в соответствии с документом МП 39587-14 «Преобразователи измерительные серий MTL4500, MTL4600, MTL5500. Методика поверки», утверждённым ФГУП «ВНИИМС»,

27.05.2014 г.

Основные средства поверки:

- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13).

Сведения о методах измерений

приведены в руководстве по эксплуатации на преобразователи.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным серий MTL4500, MTL4600, MTL5500

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
