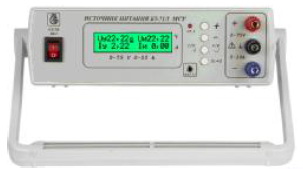

Источники питания постоянного тока Б5-71/1МСУ, Б5-71/1МС, Б5-71/2МС, 39619-14

Наименование характеристики

Значение

Б5-71/1МСУ,

Б5-71/1МС

Б5-71/2МС

Диапазон воспроизведения напряжения постоянного тока, В

от 0,01 до 75,00

от 0,01 до 60,00

Пределы абсолютной погрешности воспроизведения напряжения постоянного тока, не более, В

±(0,002 Иуст +0,15)

-

Диапазон воспроизведения силы постоянного тока, А

-    при установке ограничения по напряжению от 0,01 до 75,0 В (до 60,00 В - для исполнения Б5-71/2МС)

-    при установке ограничения по напряжению от 0,01 до 30,00 В

от 0,10 до 4,00 от 0,10 до 10,00

от 0,10 до 5,00 от 0,10 до 10,00

Пределы абсолютной погрешности воспроизведения силы постоянного тока, не более, А

±(0,02 1макс + 0,05)

-

Диапазон измерений напряжения постоянного тока, В

от 0,0 до 75,0

от 0,0 до 60,0

Пределы абсолютной погрешности измерения напряжения постоянного тока, не более, В

±(0,002 Иизм +0,3)

±(0,001 Иизм + 0,1) в диапазоне от 0,1В до 17,5 В;

±(0,001 Иизм + 0,3)

в диапазоне от 17,5 В до 60,0 В

Диапазон измерений силы постоянного тока, А

от 0,0 до 10,0

от 0,0 до 10,0

Пределы абсолютной погрешности измерения силы тока, не более, А

±(0,02 1макс + 0,05)

+(0,01 1макс + 0,05)

Нестабильность выходного напряжения при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации напряжения, В, не более

±(0,001 Имакс + 0,003)

Нестабильность выходного тока при изменении входного напряжения питающей сети на ±23 В от номинального значения в режиме стабилизации тока, А, не более

±(0,02 1макс + 0,05)

Нестабильность выходного напряжения при изменении тока нагрузки в режиме стабилизации напряжения, В, не более

±(0,001 Имакс + 0,02)

Нестабильность выходного тока при изменении напряжения нагрузки в режиме стабилизации тока, А, не более

±(0,02 1макс + 0,05)

Нестабильность выходного напряжения от времени (в течение 8 ч), мВ, не более

± 70

Нестабильность выходного тока от времени (в течение 8 ч), А, не более

±(0,02 1макс +0,05)

Пульсации выходного тока в режиме стабилизации тока, мА, не более

10 мА эффективного значения

Пульсации выходного напряжения в режиме стабилизации напряжения, мВ не более

1,0 мВ эффективного значения 25 мВ амплитудного значения.

Наименование характеристики

Значение

Б5-71/1МСУ,

Б5-71/1МС

Б5-71/2МС

Мощность, потребляемая от сети питания переменного тока 230 В при номинальном напряжении, не более, В-А

400

Рабочие условия эксплуатации ИП:

-    температура, °С;

-    относительная влажность, % (при 20 °С), не более

от плюс 10 до плюс 35 80

Устойчивость к климатическим воздействиям по ГОСТ 22261-94, группа

2

Время установления рабочего режима, мин, не более

15

Время непрерывной работы, ч, не менее

8

Масса, кг, не более

2,5

1,6

Габаритные размеры, мм, не более

250x285x70

140x220x70

Средняя наработка на отказ, ч, не менее

3200

Средний срок службы, лет, не менее

10

где 1макс - верхний предел диапазона измерения силы тока, А имакс - верхний предел диапазона измерения напряжения, В 1уст -установленное значение выходного тока, А иуст - установленное значение выходного напряжения, В.

№ п/п

Наименование изделия

Кол-во

1

Источник питания Б5-71/1МСУ, Б5-71/1МС или Б5-71/2МС

1

2

Руководство по эксплуатации «Источники питания постоянного тока Б5-71/1МС, Б5-71/1МСУ» или «Источники питания постоянного тока Б5-71/2МС»*

1

3

Шнур питания сетевой

1

4

Ящик картонный

1

5

Ящик транспортный**

1

6

Шнур соединительный RS232-3.5мм стерео штекер***

1

7

Программное обеспечение на диске***

1

Примечание: * Методика поверки МП входит в состав руководства по эксплуатации (ЦГИУ571001.001РЭ и ЦГИУ571001.002РЭ).

** - поставляется по требованию заказчика *** - только для Б5-71/1МСУ

Наименование средства поверки

Диапазон измерений

Погрешность

Осцилограф С1-112А

10 МГц

± 4 %

Вольтметр В7-65

Диапазон измерений напряжения от 0,000001 до 1000В, Диапазон измерений силы переменного тока от 0,00001 до 2 А

± 0,02%

Милливольтметр В3-38

от 1 мВ до 300 В, от минус 60 дБ до плюс 60 дБ

± 2,5 %

Катушка сопротивления безреактивная Р310

0,01 Ом

± 0,02%

Реостат РСП

16,87 Ом и 33 Ом

± 20 %

Автотрансформатор АОСН-2-220-82-УХЛ4

от 0 до 300 В,

± 1%

Мегаомметр М4100/3

Диапазон измерений от 0 до 100 МОм Выходное напряжение 500±50 В

1%
