| Номер в госреестре | 39713-14 |
| Наименование СИ | Приборы микропроцессорные |
| Обозначение типа СИ | Трансформер-ML |
| Изготовитель | ЗАО "Электротехническая компания", г.Москва; ООО "Электротехническая компания - Приборы Автоматики" (ЭТК-Прибор), г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 12.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы микропроцессорные Трансформер - ML предназначены для измерений аналоговых входных сигналов постоянного тока 4 - 20 мА, поступающих от первичных преобразователей температуры, влажности, давления и прочих.
Приборы микропроцессорные Трансформер - ML представляют собой проектно -компонуемые устройства, принцип действия которых основан на измерении и аналогоцифровом преобразовании входного сигнала с отображением результата измерений на жидкокристаллическом дисплее модуля индикации и передаче сигнала управляющим устройствам.
Приборы микропроцессорные Трансформер - ML состоят из соединенных согласно требуемой конфигурации модулей, смонтированных в отдельном корпусе и установленных на DIN-рейку, и представляют собой эксплуатационно-, информационно-, энергетически-, метрологически- и конструктивно- организованную совокупность средств измерений, средств автоматизации, средств управляющей вычислительной техники, а также программных средств.

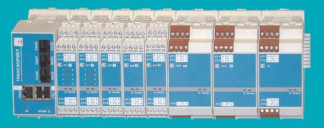

В зависимости от выполняемой задачи, приборы микропроцессорные Трансформер -ML могут комплектоваться различными модулями (рисунок 1):
- модули МВ, МВ МСС, МВ БП24-5 - базовые микропроцессорные модули управления, сбора и передачи информации;
- модуль Д8У - 8 дискретных (контактных) универсальных входов (замкнутый контакт не более 30 Ом, разомкнутый контакт не менее 30 кОм), входной ток по каждому входу от 4 до 5 мА; могут быть использованы как импульсные входы с частотой следования импульсов не более 1,5 кГц и амплитудой от 12 до 26 В;
- модуль А8У - 8 аналоговых универсальных входов для тока 4-20 мА; могут быть использованы как дискретные входы (аналогичные Д8У);
- модуль А5-1 - 5 аналоговых универсальных входов (аналогичных А8У) и 1 токовый выход 4-20 мА при сопротивлении нагрузки не более 250 Ом;
- модуль МП4 - модуль управления 4-мя нагрузками (например, магнитными пускателями и др.); нагрузочная способность 3А, 242В, 50 ± 1 Гц, еоБф не менее 0,3;
- модуль Р3 - модуль управления тремя реверсивными нагрузками (например, приводом регулирующего клапана и др.); нагрузочная способность 1 А, 242 В, 50 ± 1 Гц, еоБф не менее 0,3;
- модуль МП2Р - модуль управления двумя нагрузками (например, магнитными пускателями и др.) и одной реверсивной нагрузкой (например, приводом регулирующего клапана и др.); нагрузочная способность аналогично МП4 и Р3;
- модуль БП24-5: вход - постоянное напряжение 24 ± 2 В,
выход - постоянное напряжение 5 ± 0,2 В (количество источников и их мощность зависят от количества используемых модулей);
- модуль- конвертор КВ RS485;
- модуль- конвертор КВ CAN;
- модуль-преобразователь АД RS422;
- модуль МСС - модуль сотовой связи;
- модуль ИК5 - модуль индикации с пяти кнопочной клавиатурой;
- модуль ББП24 - обеспечивает бесперебойное питание прибора.
Модуль прибора - конструктивно законченный элемент, заключённый в корпус. На каждом модуле прибора имеется гарантийная наклейка (рисунок 4).
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| А5-1 | SL A5-1.hex | V1. 0 | 0x3AB4 | CRC16 |
| А8У | SL A8u1.hex | V1.0 | 0xEA23 | CRC16 |
| Инсталляция | ПО осуществляется на предприятии изготовителе с помощью служебно- | |||
го программного обеспечения. Система паролей обеспечивает защиту ПО от несанкционированного доступа, считывания и модифицирования.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - А (в соответствии с МИ 3286-2010).
Метрологические и технические характеристики приборов микропроцессорных Трансформер - ML приведены в таблице 2.
Таблица 2
| Характеристика | Значение |
| Диапазон измерений силы постоянного тока | от 4 до 20 мА |
| Количество входных измерительных каналов: модуль А8У модуль А5-1 | 8 5 |
| Пределы допускаемой относительной погрешности измерений силы постоянного тока | ± 0,5 % |
| Условия эксплуатации: - температура окружающего воздуха, °C; - относительная влажность воздуха, %; - атмосферное давление, кПа (мм рт. ст.) | от 5 до 50 80 от 84 до 106,7 (от 630 до 800) |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Средний срок службы, лет, не менее | 10 |
Знак утверждения типа наносится на переднюю панель модулей методом трафаретной печати со слоем защитного покрытия и титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений указана в таблице 3. Таблица 3
| Наименование | Обозначение | Количество |
| Прибор микропроцессорный | Трансформер - ML | 1 |
| Руководство по эксплуатации | РЭ 4218-005-40055471-2008 | 1 |
| Паспорт | ПС 4218-005-40055471-2008 | 1 |
| Методика поверки | МП-103/447-2009 | 1 |
осуществляется по МП-103/447-2009 «Приборы микропроцессорные Трансформер - ML. Методика поверки», утвержденной ГЦИ СИ ФГУ «Ростест-Москва» 19 января 2009 г.
Всего листов 4
Перечень основного оборудования, используемого при поверке:
Калибратор токовой петли FLUKE 705, диапазон от 0 до 24 мА, погрешность установки тока в режиме калибратора Ai = ± (0,02 • 10" • 1уст + 2 е.н.р.).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РЭ 4218-005-40055471-2008.
Нормативные и технические документы, устанавливающие требования к приборам микропроцессорным Трансформер - ML
1 ТУ 4218-005-40055471-2008. Прибор микропроцессорный Трансформер - ML.
2 ГОСТ Р 52931-2008. «ГСИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
