| Номер в госреестре | 39735-14 |
| Наименование СИ | Расходомеры-счетчики электромагнитные |
| Обозначение типа СИ | ВЗЛЕТ ТЭР |
| Изготовитель | АО "ВЗЛЕТ", г. С.-Петербург; ООО "Техсервис", г. С.-Петербург; ООО "СКБ Взлет", г. С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 20.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР» предназначены для измерения среднего объемного расхода и/или объема различных жидкостей (холодной и горячей воды, молочных продуктов, алкогольных напитков, соков, кетчупов, майонезов, уксусов, кислот, щелочей, сточных вод) при постоянном или переменном (реверсивном) направлении потока измеряемой жидкости.
Принцип действия расходомеров основан на измерении электродвижущей силы (ЭДС), пропорциональной скорости потока, возникающей при протекании потока жидкости через наведенное системой электромагнитов магнитное поле. ЭДС воспринимается электродами и преобразуется в значение среднего объемного расхода и/или объема.

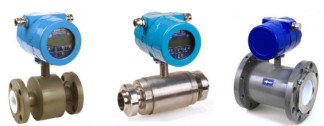

Конструктивно расходомеры состоят из первичного измерительного преобразователя расхода электромагнитного (ППРЭ), устанавливаемого в трубопровод с рабочей жидкостью, и вторичного измерительного преобразователя (ВП).
ППРЭ представляет собой отрезок трубы (патрубок) из немагнитного материала. На патрубке расположена система электромагнитов, создающая магнитное поле в потоке. На внутренней поверхности патрубка расположены электроды для контакта с протекающей жидкостью. Внутренняя поверхность патрубка (или весь патрубок) выполнена из электроизолирующего материала.
ВП управляет измерительным процессом, обрабатывает сигналы ППРЭ, выполняет математическую обработку результатов измерений и расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы расходомера параметров, результатов измерений и их вывод на устройства индикации.
Расходомеры выпускаются в различных исполнениях в зависимости от:
— конструктивных особенностей (материал проточной части, электродов);
— способа монтажа на трубопровод (фланцевый, штуцерный, резьбовой, «сэндвич»);
— способа вывода информации и управления прибором (наличие/отсутствие индикатора, клавиатуры, токовых, частотных, импульсных, релейных выходов, интерфейсов стандартов RS232, RS485, HART, USB, Ethernet, RFID);
— области применения (общепромышленное, агрессивостойкое, погружное, для атомных электростанций, пищевое, взрывозащищенное (маркировка взрывозащиты 1 Ех d [ib] IIC T6...T3 Gb X));
— нормируемой погрешности (стандартная градуировка, повышенной точности).
расходомеров является встроенным. После включения питания встроенное программное обеспечение (ПО) проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Т а б л и ц а 1
| Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие иденти- фикаци- онные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ВЗЛЕТ ТЭР | 76.71.01.00 | 0х5АЕ7 | — | CRC16 |
Метрологические характеристики расходомеров нормированы приведены с учетом влияния встроенного ПО.
Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
После поверки пломбируется контактная пара разрешения модификации калибровочных параметров расходомера:
1 — пломба;
2 — пломбировочная чашка;
3 — контактная пара разрешения модификации калибровочных параметров расходомера
Для защиты от несанкционированного доступа навесной пломбой пломбируется крышка корпуса расходомера:
1 — пломба;
2 — пломбировочные отверстия;
Рисунок 3 - Схема пломбировки крышки корпуса расходомеров-счетчиков электромагнитных «ВЗЛЕТ ТЭР».
Основные технические характеристики расходомеров приведены в таблице 2. Т а б л и ц а 2
| Наименование параметра | Значение параметра |
| 1. Диаметр условного прохода, Бу, мм - минимальный - максимальный | 6 300 |
| 2. Диапазон измеряемого среднего объемного расхода ( с учетом направления потока), м3/ч | от 0,001 Qнаиб до Qнаиб , где Qнаиб = 0,0283-Бу2 |
| 3. Диапазон температуры измеряемой жидкости, °С | от минус 30 до плюс 180 |
| 4. Питание стабилизированное, В | 24±2 |
| 5. Минимальная удельная электропроводность рабочей жидкости, См/м | 5 -10-5 |
| 6. Потребляемая мощность, Вт, не более | 15 |
| 7. Группа исполнения по ГОСТ Р 52931-2008: — климатические условия — механические воздействия | С2 N2 |
| 8. Среднее время наработки на отказ, ч, не менее | 75 000 |
| 9. Средний срок службы, лет, не менее | 12 |
| 10. Габаритные размеры, мм, не более | 500x610x475 |
| 11. Масса, кг, не более | 98,5 |
Пределы допускаемой основной относительной погрешности расходомеров при измерении среднего объемного расхода, объема жидкости в диапазоне расходов от 0,03 ^наиб до 0наиб составляют:
- для расходомеров со стандартной градуировкой ±0,35%;
- для расходомеров повышенной точности ±0,20%.
Пределы допускаемой основной приведенной погрешности расходомеров при измерении среднего объемного расхода, объема жидкости в диапазоне расходов от 0,001- 0наиб до
0,03- 0наиб, составляют:
- для расходомеров со стандартной градуировкой ±0,35%;
- для расходомеров повышенной точности ±0,20%.
Дополнительная погрешность расходомеров от изменения температуры окружающей среды в пределах рабочего диапазона не должна превышать ±0,1% на каждые 10 °С.
Дополнительная погрешность расходомеров от изменения температуры измеряемой среды в пределах рабочего диапазона не должна превышать ±0,2%.
Пределы допускаемой относительной погрешности измерения времени наработки составляют ± 0,1 %.
наносится на лицевую панель расходомера методами шелкографии, термопечати и металлографики, а также вносится на титульный лист паспорта типографским способом.
Т а б л и ц а 3
| Наименование | Тип, модель | Кол. |
| 1. Расходомер-счетчик электромагнитный «ВЗЛЕТ ТЭР» | ШКСД 407212.002 | 1 |
| 2. Эксплуатационная документация: - руководство по эксплуатации с методикой поверки; - паспорт | ШКСД 407212.002 РЭ ШКСД 407212.002 ПС. | 1 |
По заявке в комплект поставки могут включаться сигнальные кабели, дополнительные аксессуары, устройства и приспособления.
осуществляется по методике поверки документа ШКСД 407212.002 РЭ «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР». Руководство по эксплуатации», утвержденного ГЦИ СИ ФГУП ВНИИР 30 октября 2013 г.
Основное поверочное оборудование:
- установка поверочная для поверки методом измерения объема, расхода или массы с пределами относительной погрешности не более 1/3 предела допускаемой относительной погрешности измерения преобразователя расхода;
- магазин сопротивлений Р 4831, ГОСТ 23737, пределы допускаемого отклонения сопротивления ± 0,022 %;
- вольтметр В7-43 Тг2.710.026 ТО, диапазон от 10 мкВ до 1000 В, относительная погрешность ± 0,2 %;
- частотомер Ч3-64 ДЛИ 2.721.066 ТУ, диапазон от 0 до 150 МГц, относительная погрешность ± 0,01 %;
Допускается применение другого оборудования с метрологическими характеристиками, не уступающими характеристикам приведенных средств измерений.
Сведения о методах измерения содержатся в документе «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР». Руководство по эксплуатации» ШКСД 407212.002 РЭ.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам электромагнитным «ВЗЛЕТ ТЭР»
ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
ГОСТ 8.374-80. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений объем-
8 2 3
ного расхода воды в диапазоне от 2,8х10" до 2,8х10" м /с.
ШКСД 407212.002 ТУ «Расходомеры-счетчики электромагнитные «ВЗЛЕТ ТЭР». Технические условия».
- выполнение государственных учетных операций.
