| Номер в госреестре | 39749-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | СТ12 |
| Изготовитель | "Zelisko Elektrik Sanayi ve Ticaret Limited Sirketi", Турция; Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Чехия |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока СТ12 предназначены для масштабного преобразования тока и передачи сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока СТ12 являются опорными трансформаторами внутренней установки с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функцию изолятора и несущей конструкции. Трансформаторы тока СТ12 выпускаются в исполнениях СТ12, СТ12Н, СТ121 и СТ12К, отличающихся значениями номинальных первичных токов, габаритными и установочными размерами и массой. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

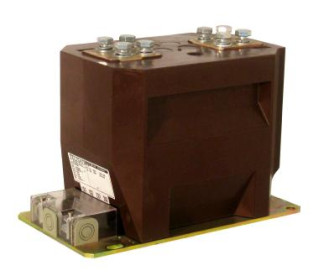

Общий вид трансформаторов тока СТ12 и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | Примечание |
| Номинальное напряжение, кВ | 12 | |
| Количество вторичных обмоток | от 1 до 4 | |
| Номинальный первичный ток (11н), А | от 5 до 4000 | |
| Номинальный вторичный ток (12н), А | 1; 5 | |
| Номинальная вторичная нагрузка с коэффициентом мощности cos92=0.8, В-А | от 1 до 100 | 100 В-А по заказу. Соотношения классов точности и номинальных нагрузок указано в паспорте и на табличке каждого трансформатора PX - по ГОСТ Р МЭК 61869-2-2015, п.п. 5.6.202.4 |
| Классы точности трансформатора или вторичной обмотки: - для измерений, для учета - для измерений и защиты | 0,2; 0,2S; 0,5; 0,5S; 1; 3 5Р; 10Р; РХ | |
| Номинальная предельная кратность вторичных обмоток для защиты | от 5 до 100 | |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | от 5 до 20 | В зависимости от исполнения |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 260000 |
| Ток односекундной термической стойкости 11Т, кА | 100 1щ |
| Ток электродинамической стойкости 1д, кА | 2,5 11т |
| Габаритные размеры, мм - длина - ширина - высота | от 330 до 448 от 148 до 178 от 200 до 220 |
| Масса трансформатора, кг | от 23 до 38 |
наносится на эксплуатационную документацию типографским способом и на шильдик трансформатора методом наклейки.
Таблица 3 - Комплектность трансформаторов тока СТ12
| Наименование | Обозначение | Количество |
| Трансформатор тока | СТ12 | 1 шт. |
| Паспорт | Трансформатор тока СТ12 | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде 27007-04;
- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде наклейки с оттиском клейма поверителя на корпус трансформатора, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
Техническая документация фирмы-изготовителя.
