Измерители многофункциональные EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM, 39757-14

Для измерений температуры жидких, газообразных и сыпучих сред при помощи встроенных внутрь корпуса и внешних сменных и несъемных первичных термопреобразователей; относительной влажности и атмосферного давления окружающей воздушной среды, а также для измерений избыточного и абсолютного давленияжидкостей и газов. Некоторые модели приборов серии EBI 2 - для измерения и преобразования аналоговых выходных сигналов постоянного тока и напряжения, поступающих от первичных преобразователей температуры и др. физических величин с унифицированным выходным сигналом. Применяются в различных отраслях промышленности, в т.ч. в фармацевтической и пищевой промышленностях, а также в коммунальном и бытовом хозяйствах.

Документы

Описание типа

Карточка СИ

Номер в госреестре	39757-14
Наименование СИ	Измерители многофункциональные
Обозначение типа СИ	EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM
Изготовитель	"ebro Electronic", Германия
Год регистрации	2014
Срок свидетельства	03.06.2019
МПИ (интервал между поверками)	1 год
Описание типа	скачать

Назначение

Измерители многофункциональные серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM (далее по тексту - измерители или приборы) предназначены для измерений температуры жидких, газообразных и сыпучих сред при помощи встроенных внутрь корпуса и внешних сменных и несъемных первичных термопреобразователей; относительной влажности и атмосферного давления окружающей воздушной среды, а также для измерений избыточного и абсолютного давления жидкостей и газов.

Описание

Принцип действия приборов основан на преобразовании сигналов, поступающих в электронный блок от первичных преобразователей, в значения измеряемой физической величины.

Приборы серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM имеют следующие модели: EBI 2-BUS-721-INT, EBI 2-BUS-721-EXT, EBI 2-BUS-722-EXT/EXT (EBI 2); EBI 10-T100, EBI 10-T210, EBI 10-T211, EBI 10-T220, EBI 10-T221, EBI 10-T230, EBI 10-T231, EBI 10-T232, EBI 10-T233, EBI 10-T240, EBI 10-Т241, EBI 10-T261, EBI 10-T262, EBI 10-T263, EBI 10-T265, EBI 10-T421, EBI 10-T441, EBI 10-T471, EBI 10-T671, EBI 10-TP200, EBI 10-TP221, EBI 10-TP230, EBI 10-TP231, EBI 10-TP321, EBI 10-TP322, EBI 10-TP421, EBI 10-TP450, EBI 10-TP451, EBI 10-TP452, EBI 10-TP453, EBI 10-TP460, EBI 10-TH100 (EBI

10); EBI 11-T230, EBI 11-T231, EBI 11-T233, EBI 11-T235, EBI 11-T236, EBI 11-T240, EBI 11-P100, EBI 11-P111, EBI 11-TP110 (EBI 11); EBI 16; EBI 20-T1, EBI 20-TE1, EBI 20-TF, EBI 20-TH1 (EBI 20); EBI 25-T, EBI 25-TE, EBI 25-TH, EBI 25-TX (EBI 25); EBI 100-T100, EBI 100-T101, EBI 100-T210, EBI 100-T211, EBI 100-T221, EBI 100-T230, EBI 100-T231, EBI 100-T232, EBI 100-T233, EBI 100-T241, EBI 100-T261, EBI 100-T262, EBI 100-T263, EBI 100-T264, EBI 100-T265, EBI 100-T441, EBI 100-T461, EBI 100-T462, EBI 100-T463, EBI 100-T464, EBI 100-T465, EBI 100-1Р200, EBI 100-1Р230, EBI 100-TP231 (EBI 100); EBI 300; EBI 310; VAM 320.

Серии и модели измерителей различаются по метрологическим характеристикам, по конструктивному исполнению и по назначению. Также, некоторые модели приборов могут иметь исполнения, различающиеся по длине и расположению на корпусе внешнего первичного преобразователя.

Измерители являются портативными микропроцессорными приборами с возможностью отображения измеряемой величины на жидкокристаллическом дисплее (серии EBI 2, EBI 20, EBI 25, EBI 300, EBI 310 и VAM) и запоминания определенного количества результатов измерений в зависимости от объема своей внутренней памяти. Программирование приборов и считывание результатов измерений осуществляется при помощи интерфейса RS232, цифрового протокола M-BUS, специальных устройств для считывания и передачи данных, программного обеспечения типа Winlog.basic/Wmlog.pro и других версий. Измерители серии EBI 10, EBI 100 могут программироваться и осуществлять передачу измерительной информации в режиме реального времени при помощи протокола беспроводной связи (IEEE 802.15.4) на частоте 2,4 ГГц.

Приборы в зависимости от серии и модели могут иметь от одного до пяти измерительных каналов.

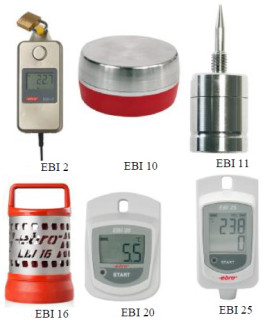

Фотографии общего вида приборов приведены на рисунках 1-9:

ГГГП««11

Рис. 5 EBI 20

Г ъ\

Шй

Программное обеспечение (ПО) измерителей состоит из метрологически значимых встроенной и автономной частей ПО. Встроенное ПО находится в микропроцессоре, размещенном внутри корпуса измерителя, и не доступно для внешней модификации. а также автономного (внешнего), метрологически значимого ПО, предназначенного для программирования приборов, а также для считывания, сохранения и обработки данных измерений.

Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» (по МИ 3286-2010) - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.

Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Идентификационные данные встроенной части ПО представлены в таблице 1.

Таблица 1.

Наименование программ-много обеспечения	Идентифика ционное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения (*)	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификато ра программного обеспечения
ПО для приборов серии EBI 2 (встроенная часть)	9621-1013- 0000_EBI2_L4.TXT	2.10.0	По номеру версии	Не используется
ПО для приборов серий EBI 10, EBI 16, EBI 100 (встроенная часть)	EBI10 ATMEGA32 4P_V0307.hex	3.07.0	По номеру версии	Не используется
ПО для приборов серии EBI 11 (встроенная часть)	EBI 11 _T_16000_H3. hex	1.61.0	По номеру версии	Не используется
ПО для приборов серии EBI 20 (встроенная часть)	EBI 20-T V1.44.hex (EBI10T1); EBI 20-TH V1.44.hex (EBI20TH)	1.44.0	По номеру версии	Не используется

ПО для приборов серии EBI 25 (встроенная часть)	EBI 25-TE 0143 0.hex (EBI25-T); EBI 25TH 0143 0.hex (EBI25-TH)	1.43.0	По номеру версии	Не используется
ПО для приборов серии EBI 300 (встроенная часть)	EB300_1320.hex	1.32.0	По номеру версии	Не используется
ПО для приборов серии EBI 310 (встроенная часть)	EB310_1320.hex	1.32.0	По номеру версии	Не используется
ПО для приборов серии VAM 320 (встроенная часть)	VAM320_1030.txt	1.03.0	По номеру версии	Не используется

(*) '--^

Примечание: и более поздние версии.

Идентификационные данные автономной части ПО представлены в таблице 2.

Таблица 2.

Наименование программ-много обеспечения	Идентифика ционное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения ()	Цифровой идентификатор программного обеспечения	Алгоритм вычисления цифрового идентификато ра программного обеспечения
ПО для приборов серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310 (автономная часть)	Winlog.basic (для серий EBI 20, EBI 300, EBI 310)	V2.63	По номеру версии	Не используется
	Winlog.light (для серий EBI 2, EBI 10, EBI 11, EBI 20, EBI 100, EBI 300, EBI 310)	V2.63	По номеру версии	Не используется
	Winlog.pro (для серий EBI 2, EBI 10, EBI 11, EBI 20, EBI 100, EBI 300, EBI 310)	V2.63	По номеру версии	Не используется

Winlog.med (для серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 100, EBI 300, EBI 310)	V3.5	По номеру версии	Не используется
W inlog. validatoin (для серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 100, EBI 300, EBI 310)	V3.5	По номеру версии	Не используется
Winlog.Wave (для серий EBI 25)	V1.2	По номеру версии	Не используется
Winlog.web (для серий EBI 2, EBI 25)	V2.24	По номеру версии	Не используется

^ Примечание: и более поздние версии.

Технические характеристики

Основные технические характеристики приборов в зависимости от серий и моделей приведены в таблицах 3-7:

Таблица 3

Наименование характеристики	Значения характеристик (для измерителей серии EBI 2)
	EBI 2-BUS-721-INT, EBI 2-BUS-721-EXT, EBI 2-BUS-722-EXT/EXT
Диапазон измерений	от минус 40 до плюс 75 °С (внутренний датчик) от минус 40 до плюс 150 °С (внешний датчик)
Разрешающая способность дисплея	0,1 °С
Тип первичного преобразователя (датчика)	Pt1000 (по МЭК 60751/ГОСТ 6651-2009)
Пределы допускаемой абсолютной погрешности ( )	±0,4 °С
Количество измерительных каналов, шт	1 (721-INT -внутренний датчик, 721-EXT - внешний датчик); 2 (722-EXT/EXT- внешний датчик)
Время обновления (регистрации) показаний (регулируемое), с	от 1 до 28800
Кол-во данных, записываемых на 1 канал	18000 (721) 9000 (722)
Время термической реакции (на воздухе), t 90, с	360 (внешний) 540 (внутренний)
Напряжение питания, В	3,6
Г абаритные (**) размеры v , мм	120 х 80 х 57
Масса, кг	0,1
Рабочая температура окружающей среды, °С	от минус 40 до плюс 75 (от минус 25 до плюс 50 - для ж/к дисплея)
Примечания: () - в комплекте с первичным термопреобразователем; (*) - габаритные размеры сменных первичных термопреобразователей (зондов) приведены в технической документации фирмы-изготовителя.

Таблица 4

Наименование характеристики	Значения характеристик (для измерителей серии EBI 10)
Наименование характеристики	EBI 10-T100	EBI 10-T210, EBI 10-T211, EBI 10-T220, EBI 10-T221, EBI 10-T230, EBI 10-T231, EBI 10-T232, EBI 10-T233, EBI 10-T240, EBI 10-Т241, EBI 10-T421, EBI 10-T441, EBI 10-T471, EBI 10-T671	EBI 10-T261, EBI 10-T262, EBI 10-T263, EBI 10-T265	EBI 10-TP200, EBI 10-TP221, EBI 10-TP230, EBI 10-TP231, EBI 10-TP321, EBI 10-TP322, EBI 10-TP421, EBI 10-TP450, EBI 10-TP451, EBI 10-TP452, EBI 10-TP453, EBI 10-TP460	EBI 10-TH100
Диапазон измерений	от минус 85 до плюс 150 °С (внутренний датчик)	от минус 85 до плюс 150 °С (210/211/230/231) от минус 85 до плюс 400 °С (*) (220/221/232/233/240/241 /421/441) от минус 20 до плюс 150 °С (471/671) (внешний датчик)	от минус 40 до плюс 150 °С (для всех моделей, кроме 262) от минус 85 до плюс 150 °С (262)	от 0 до плюс 150 °С (200, 221, 230, 231, 321, 322, 421) от минус 20 до плюс 150 °С (450/451/452/453/460) (внешний датчик) 1.4000 мбар (0,1. 400 кПа)	от минус 40 до плюс 85 °С 0.100 %
Дискретность измеряемых величин	0,01 °С			0,01 °С / 1 мбар	0,01 °С 0,1 %
Тип первичного преобразователя	Pt1000 (по МЭК 60751/ГОСТ 6651-2009)			Pt1000 (по МЭК 60751/ ГОСТ 6651-2009), тензорезистивный датчик давления с температурной компенсацией	Pt1000, ёмкостной сенсор влажности

Продолжение Таблицы 4

Наименование	Значения характеристик (для измерителей серии EBI 10)
характеристики	EBI 10-T100	EBI 10-T210, EBI 10-T211, EBI 10-T220, EBI 10-T221, EBI 10-T230, EBI 10-T231, EBI 10-T232, EBI 10-T233, EBI 10-T240, EBI 10-T241, EBI 10-T421, EBI 10-T441, EBI 10-T471, EBI 10-T671	EBI 10-T261, EBI 10-T262, EBI 10-T263, EBI 10-T265	EBI 10-TP200, EBI 10-TP221, EBI 10-TP230, EBI 10-TP231, EBI 10-TP321, EBI 10-TP322, EBI 10-TP421, EBI 10-TP450, EBI 10-TP451, EBI 10-TP452, EBI 10-TP453, EBI 10-TP460	EBI 10-TH100
Пределы допускаемой погрешности	±0,5 °C (-85...-40 °C); ±0,2 °C (св.-40...0 °C); ±0,1 °C (св.0...+140 °C); ±0,2 °C (св.+140...+150 °C)	210/211/230/231/441: ±0,5 °C (-85...-40 °C); ±0,2 °C (св.-40...0 °C); ±0,1 °C (св.0...+140); ±0,2 °C (св.+140...+150 °C) 220/221/232/233/240/241 /421/441: ±0,5 °C (-85...-40 °C); ±0,2 °C (св.-40...0 °C); ±0,1 °C (св.0...+140 °C); ±0,2 °C (св.+140...+250 °C); ±0,5 °C (св.+250...+400 °C) 471/671: ±0,2 °C (-20...0 °C); ±0,1 °C (св.0...+140 °C); ±0,2 °C (св.+140...+150 °C)	261/263/264/265: ±0,2 °C (-40...0 °C); ±0,1 °C (св.0...+140 °C); ±0,2 °C (св.+140...+150 °C) 262: ±0,5 °C (-85...-40 °C); ±0,2 °C (св.-40...0 °C); ±0,1 °C (св.0...+140 °C); ±0,2 °C (св.+140...+150 °C)	200/221/230/231/321 /322/421: ±0,1 °C (0...+140 °C); ±0,2 °C (св.+140...+150 °C) 450/451/452/453/460: ±0,2 °C (-20...0 °C); ±0,1 °C (св.0...+140 °C); ±0,2 °C (св.+140...+150 °C) ±10 мбар (±1,0 кПа)	±0,2 °C (-40...0 °C); ±0,1 °C (св.0...+85 °C) ±2 % (от 10 до 90%); ±3 % (в остальном диапазоне)
Количество измерительных каналов, шт.	1 (внутр.)	1 (210/211/220/221/230/231/ 232/ 233/240/241 -внешний); 2 (441/421 - внешний); 4 (671 - внешний)	1 (261/262/263/264 - внешний); 2 (361/362/363/364 -внешний + внутренний)	2 (200/221/230/231 -внешний); 3 (321/322 - внешний), 4 (421/450/451/452/453/460 -внешний)	2 (внешний)

Время обновления (регистрации) показаний (регулируемое), с	0,25; 0,5 от 1 до 86400
Общее кол-во записываемых данных, шт.	100000	100000		200/230: 2 x 33333 221: 2x50000 321/322: 3 x 33334 421/460: 4 x 20.000 450/451/452/453: 100000
Напряжение питания, В	3,6
Г абаритные размеры, мм	048x24	048x24 датчик: 0(1,5; 3)x(50; 75; 100; 150; 250; 500)	048x24 датчик: 06x(50; 75; 100; 150)	046x24 датчик температуры: 0(1,5; 3) х (40; 500)	048х24
Масса, кг	0,07
Рабочая температура окружающей среды, °С	от минус 85 до плюс 150		от минус 40 до плюс 150 (для всех моделей, кроме 262), от минус 85 до плюс 150 (262)	от 0 до плюс 150 450/451/452/453: -20. +150	от минус 40 до плюс 85
Примечание: (*) - при проведение измерений прибор необходимо поместить в специальный жаропрочный защитный корпус

Таблица 5

Наименование характеристики	Значения характеристик (для измерителей серий EBI 11, EBI 20)
Наименование характеристики	EBI 11-T230, EBI 11-T231, EBI 11-T233, EBI 11-T235, EBI 11-T236, EBI 11-T240	EBI 11-P100, EBI 11-P111 EBI 11-TP110	EBI 16	EBI 20-T1, EBI 20-TE1, EBI 20-TF	EBI 20-TH1
Диапазон измерений	от минус 30 до плюс 150 °С (внешний датчик)	от 0 до плюс 150 °С 1.4000 мбар (0,1.400 кПа)	от 0 до плюс 150 °С 1.4000 мбар (0,1.400 кПа)	от минус 30 до плюс 60 °С (T1 - внутренний датчик, TE1 - внешний датчик) от 0 до плюс 100 °С (TF -внешний датчик)	от минус 30 до плюс 60 °С (внутренний датчик) 10.90 % (относительная влажность, внутренний датчик)
Дискретность измеряемых величин или разрешающая способность дисплея (для EBI 20)	0,01 °С	0,01 °С	0,01 °С / 1 мбар	0,1 °С	0,1 °С / 0,1 %
Тип первичного преобразователя	Pt1000	Pt1000	Pt1000 (по МЭК 60751/ГОСТ 66512009), тензорезистивный датчик давления с температурной компенсацией	NTC	термистор (NTC), датчик влажности емкостного типа
Пределы допускаемой (*) погрешности	±0,1 °С	±0,1 °С ±20 мбар	±0,1 °С ±15 мбар (±1,5 кПа)	T1/TE1: ±0,5 °С (-20 °С...+40 °С) ±0,8 °С (в остальном диапазоне) TF: ±0,5 °С (+50. +100 °С), ±1 °С (в остальном	±0,5 °С (-20.+40 °С), ±0,8 °С (в остальном диапазоне) ±3 %

				диапазоне)
Количество измерительных каналов, шт.	1 (внешний)	1,2 (внешний)	3 (внешний)	1 (Т -внутренний, TE/TF - внешний)		2 (внутренний)
Время обновления (регистрации) показаний (регулируемое), с	от 1 до 86400	от 1 до 86400	от 1 до 86400	от 60 до 86400
Общее кол-во записываемых данных, шт.	15000	2 x 7,500	6960 показаний/канал	T1/TE1: 40000 TF: 8000	40000
Напряжение питания, В	3		3,6	3,6
Габаритные (**) размеры v , мм	016,5x24 датчик: 03 х (18; 50; 100)		90x150	69x48x22	69x48x22
Масса, кг	0,027		0,5	0,045
Рабочая температура окружающей среды, °С	от минус 30 до плюс 150		от 0 до плюс 150	T1/TE1: от минус 30 до плюс 60 TF: от минус 40 до плюс 70	от минус 30 до плюс 60
Примечания (к табл.4): () - в комплекте с первичным термопреобразователем; (*) - габаритные размеры сменных первичных термопреобразователей (зондов) приведены в технической документации фирмы-изготовителя.

Таблица 6

Наименование характеристики	Значения характеристик (для измерителей серий EBI 25, EBI 300, EBI 310, VAM)
Наименование характеристики	EBI 25-T, EBI 25-TE, EBI 25-TH, EBI 25-TX	EBI 300, EBI 310	VAM 320
Диапазон измерений	EBI 25-T, EBI 25-TH : от минус 30 до плюс 60 °С EBI 25-TE: от минус 40 до плюс 85 °С EBI 25-TX: от минус 100 до плюс 200 °С EBI 25-TH : 10...90%	EBI 300: от минус 30 до плюс 60 °С EBI 310: от минус 30 до плюс 75 °С	0.2 бар, 0. 200 кПа,
Дискретность измеряемых величин или разрешающая способность дисплея (для VAM 320)	0,1 °С / 0,1 %	0,1 °С	1 мбар / 0,1 кПа
Тип первичного преобразователя	EBI 25-T/ EBI 25-TE: NTC; EBI 25-TH: датчик влажности емкостного типа EBI 25-TX: PT 1000	EBI 300: NTC EBI 310: PT 1000	датчик абсолютного давления
Пределы допускаемой погрешности ( )	EBI 25-T: ±0,5 °С (-20. +40 °С), ±0,8 °С (в остальном диапазоне) EBI 25-TE: ±0,5 °С (св. -20 °С...+40 °С) ± 0,8 °С (св. -30 °С...-20 °С; св. +40 °С...+60 °С) ±1,5 °С (-40 °С...-30 °С; св. +60 °С... +85 °С) EBI 25-TH: ±0,5 °С (-20.+40 °С), ±3% (10...90%) EBI 25-TX: ± 0,5 °С (-100 °С...-20 °С) ± 0,2 °С (св. -20 °С...+60 °С) ± 0,5 °С (св. +60 °С...+199.9 °С)	EBI 300: ±0,5 °С (-20 °С...+40 °С) ±0,8 °С (в остальном диапазоне) EBI 310: ±0,2 °С (-30 °С...+30 °С) ±0,5°С (в остальном диапазоне)	±0,4 % от диапазона измерений (при 20 °С)
Количество измерительных каналов, шт.	EBI 25-T: 1 внутренний; EBI 25-TE/ EBI 25-TX: 1 внешний; EBI 25-TH:	1 внутренний/внешний	1 (внешний)
Время обновления (регистрации) показаний (регулируемое), с	от 60 до 86400 от 60 до 3600 мин EBI 25-TH	EBI 300: от 60 до 86400 EBI 310: от 1 до 86400	от 1 до 15
Общее кол-во записываемых данных, шт.	288	EBI 300: 40000 EBI 310: 120000	-

Напряжение питания, В	3,6		3,7
Габаритные размеры (**), мм	95x48x27 (EBI 25-TE); 135x48x27 (EBI 25-TX) 124x48x27 (eBI 25-Th)	80x34x14	150x45x24 датчик: 0 40
Масса, кг	0,065	0,035	0,15
Рабочая температура окружающей среды, °С	от минус 30 до плюс 60	от минус 40 до плюс 85	от 0 до плюс 50

Таблица 7

Наименование характеристики	Значения характеристик (для измерителей серии EBI 100)
Наименование характеристики	EBI 100-T100, EBI 100-T101	EBI 100-T210, EBI 100-T211, EBI 100-T221, EBI 100-T230, EBI 100-T231, EBI 100-T232, EBI 100-T233, EBI 100-T241, EBI 100-T261, EBI 100-T262, EBI 100-T263, EBI 100-T264, EBI 100-T265, EBI 100-T461, EBI 100-T462, EBI 100-T463, EBI 100-T464, EBI 100-T465, EBI 100-T441	EBI 100-TP200, EBI 100-TP230, EBI 100-TP231
Диапазон измерений	EBI 100-T100: от минус 40 до плюс 150 °С EBI 100-T101: от минус 85 до плюс 85 °С	от минус 40 до плюс 150 °С	от 0 до плюс 150 °С (внешний датчик) 1. 4000 мбар (0,1.400 кПа)
Дискретность измеряемых величин	0,1 °С	0,1 °С	0,01 °С / 1 мбар
Тип первичного преобразователя	Pt1000
Пределы допускаемой погрешности (*)	±0,3 °С	±0,3 °С	±0,3 °С / 20 мбар
Количество измерительных каналов, шт.	1 внутренний	1,2 (внешн)	1,2 (внешн)
Время обновления (регистрации) показаний (регулируемое), с	от 1 до 86400

Кол-во данных, записываемых на 1 канал	27000
Напряжение питания, В	3,6
Габаритные размеры (**), мм	48x48x24	48x48x24 (датчики 135 мм; 190 мм; 245 мм; 270 мм; 300 мм)	48x48x24
Масса, кг	0,07
Рабочая температура окружающей среды, °С	EBI 100-T100: от минус 40 до плюс 150 °С EBI 100-T101: от минус 85 до плюс 85 °С	от минус 40 до плюс 150 °С	от 0 до плюс 150 °С
Примечания: () - в комплекте с первичным термопреобразователем; (*) - габаритные размеры сменных первичных термопреобразователей (зондов) приведены в технической документации фирмы-изготовителя.

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки прибора входят:

- измеритель многофункциональный - 1 шт.;

- руководство по эксплуатации (на русском языке) - 1 экз.;

- методика поверки - 1 экз.;

По дополнительному заказу:

- сменные зонды серий EBI FUE, EBI 2-F (для EBI 2) и др.;

- программное обеспечение на компакт-диске;

- устройства для считывания и передачи сигналов типов IF100/IF200 (для EBI 10), EBI AE (для EBI 6, EBI 85, EBI 125) и др.;

- различные аксессуары, информация о которых приведена в технической документации фирмы-изготовителя.

Поверка

осуществляется в соответствии с документом МП 39757-14 «Измерители многофункциональные серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300,

EBI 310, VAM. Методика поверки», утвержденной ФГУП «ВНИИМС» в марте 2014 г.

Основные средства поверки:

- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур : -50...+650 °С; пределы допускаемой основной абсолютной погрешности:

±(0,03 + ед. мл. разряда) °С (в диапазоне: -50...+400 °С); ±(0,06 + ед. мл. разряда) °С (в диапазоне: св. +400...+650 °С);

- термометр сопротивления платиновый эталонный 3-го разряда ЭТС-100, диапазон измеряемых температур: -196. 0 °С;

- сосуд Дьюара с азотом;

- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: +50...+700 °С;

- термостаты жидкостные прецизионные серии ТПП-1 моделей ТПП-1.0, ТПП-1.1, ТПП-1.2, ТПП-1.3 с общим диапазоном воспроизводимых температур: -75...+300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;

- калибраторы температуры моделей АТС-156/157/650 А(В) со сменными металлическими блоками сравнения, диапазон воспроизводимых температур: -45.+650 °С нестабильность поддержания температуры ±(0,02.0,04) °С;

- климатическая камера, барокамера с барометром образцовым типа БОП-1;

- термогигрометр ИВА-6АР, погрешность канала измерений относительной влажности: ±1 %;

- эталонные средства измерений в соответствии с МИ 1997-89, МИ 2124-90.

Сведения о методах измерений

приведены в руководстве по эксплуатации на приборы.

Нормативные и технические документы, устанавливающие требования к измерителям многофункциональным серий EBI 2, EBI 10, EBI 11, EBI 16, EBI 20, EBI 25, EBI 100, EBI 300, EBI 310, VAM

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.

ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия Техническая документация фирмы изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 х 10-8 до 1 х 103 Па.
