Системы измерений количества жидкости и газа R-AT-MM, 39821-13

Системы измерений количества жидкости и газа R-AT-MM Назначение средства измерений

Системы измерений количества жидкости и газа R-AT-MM (далее - системы) предназначены для измерений массы нефти, воды и объема газа, полученных в результате сепарации продукции нефтяных скважин, а также для индикации, архивирования и передачи результатов измерений и аварийных сигналов на диспетчерский пункт нефтяного промысла (далее - ДП).

Описание

Принцип действия систем основан измерениях массы жидкости и газа, предварительно разделенных сепаратором, и объёмной доли воды в жидкости.

Газожидкостный поток, поступающий из скважины, при помощи сепаратора разделяется на газ и жидкость. Количественные характеристики (масса жидкости и газа, объемная доля воды в жидкости) компонентов потока измеряются счетчиками-расходомерами массовыми, установленными на газовой и жидкостной линиях сепаратора, и влагомером сырой нефти ВСН-АТ (Госреестр № 42678-09) или влагомером сырой нефти ВСН-2(блок обработки без клавиатуры и индикации) (Госреестр № 24604-12) установленным на жидкостной линии. Влагомеры сырой нефти предназначены для измерений объемной доли воды в нефти после сепарации газа. Принцип их действия основан на измерении комплексного электрического сопротивления первичного преобразователя влагомера и резонансной частоты электрических колебаний, создаваемых высокочастотным генератором в зависимости от объемной доли воды в водно-нефтяной смеси. Результаты измерений передаются в контроллер измерительный R-AT-MM (Госреестр № 43692-10) или АТ-8000 (Госреестр № 42676-09). Контроллер размещается в отдельном шкафу, он обеспечивает управление процессом измерений, обработку измерительной информации, получаемой от средств измерений, входящих в состав системы, формирование отчетов измерений, архивирование и передачу на ДП результатов измерений и аварийных сигналов.

Системы выпускаются следующих модификаций: R-AT-MM/PD и R-AT-MM/D

Модификация R-AT-MM/D влагомера в своем составе не имеет. Измерения массы и массового расхода нефти в этой модификации систем происходит косвенным методом исходя из лабораторных данных, полученных при исследовании пробы сырой нефти, введенных в память измерительного контроллера.

Связь первичных преобразователей с контроллером в измерительных каналах осуществляется по цифровому интерфейсу.

Канал измерений объёма и объемного расхода газа состоит из одного или нескольких расходомеров-счетчиков массовых газа, установленных на газовую линию, сепаратора, и контроллера. Результаты измерений массы газа передаются в контроллер, где вычисляются объем и объёмный расход газа, приведенного к стандартным условиям (20°С, 101325 Па), используя лабораторные данные о плотности газа, приведённого к стандартным условиям.

Канал измерений массы и массового расхода жидкости состоит из одного или нескольких расходомеров-счетчиков массовых жидкости, влагомера (модель R-AT-MM/PD) и контроллера. Результаты измерений массы и плотности жидкости и объемной доли воды в жидкости передаются в контроллер, где по алгоритму, вычисляются масса и массовый расход нефти.

В зависимости от измеряемого расхода, в состав системы могут входить один или несколько расходомеров - счетчиков массовых жидкости и газа следующих моделей:

- счетчики-расходомеры массовые Micro Motion серий F; CMF (Госреестр № 45115-10);

-    расходомеры массовые Promass (Госреестр № 15201-11);

-    счетчики-расходомеры массовые кориолисовые ROTOMASS, модификации RCCS, RCCT, RCCF (Госреестр № 27054-09).

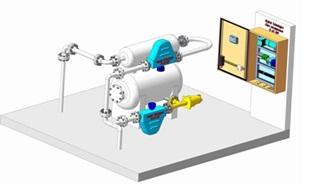

1    - расходомер газовой линии

2    - расходомер жидкостной линии

3    - влагомер

4    - контроллер

Программное обеспечение

Обработка сигналов контроллером измерительным R-AT-MM и АТ-8000 выполняется с помощью программного обеспечения (ПО) «Система измерений количества жидкости и газа R-AT-MM». (ПО) преобразователей встроенное не перезагружаемое, используется для расчета количества (массы) сырой нефти, сырой обезвоженной нефти и количества (объема) свободного нефтяного газа, а также сохранения, отображения и обеспечения доступа к полученным (входным) и рассчитанным данным.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Нормирование метрологических характеристик системы проведено с учетом того, что программное обеспечение является неотъемлемой частью системы.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С в соответствии с МИ 3286-2010.

Технические характеристики

Условия эксплуатации:

Диапазон относительной влажности окружающей среды, %    от 0 до 95

Диапазон температур окружающего воздуха, oC    от минус 40 до плюс 60

Потребляемая мощность, Вт, не более    150

+22

Напряжение электропитания от сети, В    220 -22

Частота напряжения электропитания, Гц    50 ± 1 Габаритные размеры, мм, не более,

(ширина, длина, высота)    700; 1500; 800

Масса, кг, не более    250

Средняя наработка на отказ, ч    80000

Срок службы, лет    10

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный руководства по эксплуатации и на все СИ, входящие в систему, в соответствии с их технической документацией.

Комплектность

1    Система измерений жидкости и газа R-AT-MM.......

...1 шт.

1 компл. .. 1 экз.

2    Руководство по эксплуатации 4.22200-100-2007 РЭ

3    Методика поверки МП 2550-0213-2013....................

Поверка

осуществляется по документу МП 2550-0213-2013 «Системы измерений жидкости и газа R-AT-MM. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 19.02.2013 г.

Сведения о методах измерений

Методика измерений описана в документах «Методика измерений объёма свободного попутного газа в продукции нефтяных скважин, с использованием систем измерений количества жидкости и газа R-AT-MM» ФР.1.29.2010.07946 и «Методика измерений массы нефти сырой обезвоженной, в продукции нефтяных скважин, с использованием систем измерений количества жидкости и газа R-AT-MM» ФР.1.29.2010.07945

Нормативные и технические документы, устанавливающие требования к системам измерений количества жидкости и газа R-AT-MM

1    ГОСТ Р 8.615-2005. ГСИ. Измерения количества извлекаемой из недр нефти и нефтяного газа. Общие метрологические и технические требования.

2    ГОСТ 8.510-2002. ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.

3    Система измерений количества жидкости и газа R-AT-MM. Технические условия ТУ 4220-003-97304994-2007

Рекомендации к применению

Выполнение государственных учетных операций.
