| Номер в госреестре | 39828-15 |
| Наименование СИ | Пенетрометры для труб |
| Обозначение типа СИ | RP3, RP3T, RP3K, RP6, RP6T |
| Изготовитель | "COESFELD GmbH & Co. KG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 17.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пенетрометры для труб моделей RP3, RP3T, RP3K, RP6, RP6T (далее - пенетрометр) предназначены для измерения глубины внедрения индентора - пенетрационной иглы (далее -индентор) в исследуемый полимерный образец или образец полимерного покрытия под воздействием механической нагрузки и температуры при испытаниях полимеров и полимерных покрытий в соответствии с ГОСТ Р 51164-98 и другими стандартами.
Пенетрометр представляет собой настольную установку, в состав которой входят:
- термостат со встроенной холодильной машиной и цифровым терморегулятором, контролирующим температуру в ванне термостата;
- измерительная головка, содержащая три (шесть) станции для параллельного измерения сопротивления внедрению. Каждая станция содержит подставку для исследуемого образца, индентор, в верхней части которого имеется подставка для груза, и цифровой датчик перемещения;
- пульт оператора.
Все части пенетрометра, соприкасающиеся с жидкостью, выполнены из нержавеющей
стали.
Принцип работы пенетрометра основан на измерении глубины внедрения индентора в образец (полимерная пластина или сегмент трубы с полимерным покрытием), нагретый (или охлажденный) до заданной температуры в ванне термостата, при приложении к индентору механической нагрузки, создаваемой путем помещения на подставку индентора специальных грузов заданной массы.
Глубина внедрения инденторов может измеряться одновременно и независимо на трех (шести) образцах с помощью цифровых датчиков перемещения.
У правление пенетрометром, сбор и обработка информации от датчиков перемещения и температурных датчиков осуществляется при помощи микропроцессорного блока (пульта оператора), снабженного клавиатурой и дисплеем.
Пенетрометры моделей RP3, RP3T, RP3K позволяют проводить измерения на трех образцах одновременно, пенетрометры моделей RP6, RP6T - на шести образцах. Пенетрометр RP3K оснащен встроенной охлаждающей установкой. У пенетрометров моделей RP3T, RP3K, RP6T имеется возможность подключения к компьютеру.

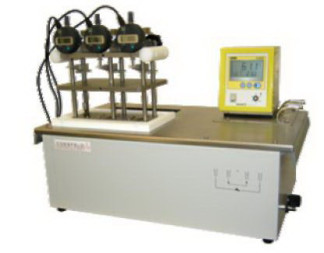

Внешний вид пенетрометра с указанием места нанесения знака утверждения типа и места пломбирования от несанкционированного доступа показан на рисунках 1, 2.
Программное обеспечение (ПО) пенетрометров моделей RP3T, RP3K, RP6T используется при проведении штатных измерений и связи с внешними информационными каналами. ПО у пенетрометров моделей RP3, RP6 отсутствует.
Идентификационные признаки ПО приведены в таблице 1.
| Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| RP2 Software | Version 3.0 и выше | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики пенетрометров приведены в таблице
2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений глубины внедрения индентора, мм | от 0,01 до 12 |
| Пределы допускаемой абсолютной погрешности измерений глубины внедрения индентора, мм | ± 0,01 |
| Диапазон воспроизведения испытательной нагрузки, Н | от 5,0 до 43,68 |
| Пределы допускаемой абсолютной погрешности воспроизведения испытательной нагрузки, Н | ±0,01 |
| Диапазон измерений температуры в термостате, 0С | от +10 до +95 |
| Пределы допускаемой абсолютной погрешности измерений тем- 0/'~' пературы в термостате, С | ±2 |
| Геометрические параметры инденторов: индентор типа 40-051, площадь сечения, мм индентор типа 40-052, площадь сечения, мм индентор типа 40-063, диаметр, мм | 2,5 100 6,35 |
| Питание от сети переменного тока: - напряжением, В - частотой, Гц | от 220 до 240 от 50 до 60 |
| Потребляемая мощность, ВА, не более | 2500 |
| Рабочие условия применения: о/~' - температура окружающего воздуха, С - относительная влажность, % - атмосферное давление, кПа | от 15 до 25 от 30 до 80 от 84 до 106 |
Значения массы и габаритных размеров пенетрометров для различных моделей приведены в таблице 3.
Таблица 3
| Обозначение модели | Габаритные размеры (длина х ширина х высота), мм, не более | Масса (без грузов и инденторов), кг, не более |
| RP3 | 436 х 578 х 238 | 15 |
| RP3T | 350 х 580 х 420 | 30 |
| RP3K | 360 х 750 х 400 | 55 |
| RP6 | 516 х 818 х 238 | 22 |
| RP6T | 350 х 850 х 420 | 39 |
наносится на титульный лист Руководства по эксплуатации RP3/6.2014.001 РЭ в левом нижнем углу типографским способом и на переднюю панель корпуса пенетрометра в левом углу (ниже логотипа COESFELD) в виде наклеиваемой пленки.
Комплект поставки пенетрометра приведен в таблице 4. Таблица 4
| Наименование | Обозначение | Количество | Примечание |
| Пенетрометр для труб RP3, или RP3T, или RP3K, или RP6, или RP6T | 40-602-001, 40-602-002, 40-602-003, 40-602-004, 40-602-005 | 1 шт. | По заказу |
| Эксплуатационная документация, в том числе: | |||
| Руководство по эксплуатации | RP3/6.2014.001 РЭ | 1 экз. | |
| Методика поверки | RP3/6.2014.001 МП | 1 экз. | |
| Паспорт | RP3/6.2014.001 ПС | 1 экз. | |
| Комплект запасных частей: | |||
| Индентор 2,5 мм | 40-051 | 6 шт. | |
| Индентор 100 мм | 40-052 | 6 шт. | |
| Индентор 0 6,35 | 40-063 | 6 шт. | |
| Груз массой 0,5 кг | 40-055 | 1 шт. | |
| Груз массой 1,0 кг | 40-056 | 1 шт. | |
| Груз массой 2,5 кг | 40-057 | 1 шт. | |
| Груз массой 4,453 кг | 40-064 | 1 шт. | |
| Охлаждающее устройство | LWM 117 | 1 шт. | Для пенетрометра RP 3K |
| Компьютер COESFELD PC с программным обеспечением | 1 шт. | По дополнительному заказу | |
| Цветной струйный принтер COESFELD | 1 шт. | По дополнительному заказу |
осуществляется в соответствии с документом КР3/ЯР6.2014.001МП «Инструкция. Пенетрометры для труб RP3, RP3T, RP3K, RP6, RP6T. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
- весы для статического взвешивания ВЛТ-6100-П (рег. № 19874-08);
- термометр цифровой малогабаритный типа ТЦМ 9410 с термопреобразователем сопротивления погружным Pt100, диапазон измерений температуры от минус 50 0С до +200 0С, пределы допускаемой погрешности измерений ±0,1 0С (рег. № 32156-06);
- микрометр гладкий МК175 (рег. № 54224-13).
Пенетрометры для труб RP3, RP3T, RP3K, RP6, RP6T. Руководство по эксплуатации. RP3/RP6.2014.001 РЭ.
Нормативные документы, устанавливающие требования к пенетрометрам для труб RP3/RP6
1 ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите от коррозии.
2 Техническая документация фирмы-изготовителя.
При выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации о техническом регулировании.
