Микроскопы видеоизмерительные ММ320, 39844-13

Для измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах. Область применения - лаборатории предприятий и научно-исследовательских институтов.

Документы

Описание типа

Карточка СИ

Номер в госреестре	39844-13
Наименование СИ	Микроскопы видеоизмерительные
Обозначение типа СИ	ММ320
Изготовитель	"Mahr GmbH", Германия
Год регистрации	2013
Срок свидетельства	18.09.2018
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Микроскопы видеоизмерительные ММ320 (далее приборы) предназначены для измерений линейных размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Описание

В зависимости от диапазонов измерений приборы изготавливаются четырех типоразмеров.

Принцип измерений на приборе основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране прибора с изображением искомого элемента детали, проецируемое на экран прибора при помощи цветной видеокамеры.

Приборы состоят из двух основных модулей: микроскопа и системного блока QC 300. Микроскоп состоит из основания, на котором закреплен узел подвижного измерительного стола. К основанию прибора крепится стойка с цветной видеокамерой, органы управления настройкой освещения, увеличением, регулировкой яркости. Благодаря наличию системы призм рассматриваемый предмет наблюдается в окуляр в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.

Перемещения детали осуществляются с помощью подвижного измерительного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях, вдоль осей координат X и Y прибора.

Перемещения измерительного стола фиксируются с помощью оптоэлектронной измерительной системы, имеющей инкрементальные линейки.

Определение геометрических параметров элементов детали, а также взаимного расположения элементов, осуществляется с помощью измерительных программных функций, осуществляемых системным блоком QC 300.

(a)

(б)

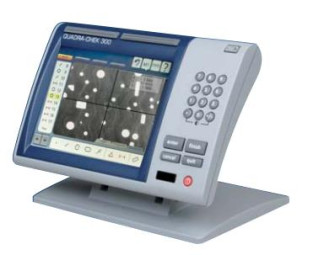

Рисунок 1 - Микроскоп видеоизмерительный ММ320: (а) Системный блок QC 300, (б)

Микроскоп ММ320.

Программное обеспечение

Микроскопы видеоизмерительные ММ320 имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи, и осуществляет также функции управления процессом измерений.

Наименование

ПО

Идентифика

ционное

наименование

ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

М3

l.xx.xx

QC 300

2.21

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «А» согласно МИ 3286-2010.

Лист № 3 Всего листов 4

Метрологические и технические характеристики___

Диапазоны измерений: - по оси Х, мм - по оси Y, мм - по оси Z, мм	от 0 до 100 вкл. от 0 до 100 вкл. от 0 до 200 вкл.	от 0 до 200 вкл. от 0 до 100 вкл. от 0 до 200 вкл.	от 0 до 250 вкл. от 0 до 170 вкл. от 0 до 400 вкл.	от 0 до 400 вкл. от 0 до 250 вкл. от 0 до 400 вкл.
Разрешение измерительных шкал, мм	0,001
Рабочее расстояние микроскопа, мм	85
Пределы допускаемой абсолютной погрешности линейных измерений по осям X,Y, мкм (L в мм)	±(1,9+L/100)			±(3,9+L/100)
Пределы допускаемой абсолютной погрешности объемных измерений, мкм (L в мм)	±(2,9+L/100)			±(4,9+L/100)
Напряжение питающей сети, В	(от 230 до 240) ± 10 %
Частота, Гц	от 50 до 60 вкл.
Габаритные размеры, мм - длина - ширина - высота	430 480 700	550 650 700	600 700 700	900 1000 800
Размеры измерительного стола - по оси Х, мм - по оси Y, мм	270 210	370 210	420 280	600 480
Максимальная нагрузка стола, кг	20
Диапазон рабочих температур, °С	от 10 до 40 вкл.
Относительная влажность окружающей среды, %	не более 80

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель прибора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Наименование	Количество
Микроскоп видеоизмерительный ММ320	1 экз.
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется по документу МП 39844-13 «Микроскопы видеоизмерительные ММ320. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28 июня 2013 г.

Основные средства поверки:

- Меры длины концевые плоскопараллельные 3-го класса по ГОСТ 9038-90,

- Штриховые меры 3-го разряда по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Метод измерений приведен в разделах «Начало работы» и «Проведение измерений» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к микроскопам видеоизмерительным ММ320

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х 10-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
