| Номер в госреестре | 39852-13 |
| Наименование СИ | Блоки детектирования |
| Обозначение типа СИ | БДМГ-300 |
| Изготовитель | Акционерное общество «ИНТРА» (АО «ИНТРА»), г. Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 11.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки детектирования БДМГ-300 (далее - блоки БДМГ-300) предназначены для измерения
*
мощности амбиентного эквивалента дозы Н (10) гамма-излучения в составе аппаратуры и систем радиационного контроля.
Принцип действия блоков БДМГ-300 основан на взаимодействии гамма-излучения с веществом детекторов (счётчиков Гейгера-Мюллера) и возникновении носителей заряда, которые преобразуются в электрические импульсы, скорость счета которых пропорциональна мощности дозы гамма-излучения.
Блоки БДМГ-300 могут работать в режиме выдачи информации об измеренном значении в виде последовательности импульсов и в режиме выдачи информации по интерфейсу RS-485. Отличия в режиме выдачи информации не влияют на метрологические характеристики блоков детектирования.
Импульсы со счетчиков («чувствительного» и «грубого» поддиапазонов) после предварительного усиления поступают на плату для усиления и формирования импульсов длительностью (2±0,5) мкс, амплитудой 4,5 В любой полярности, средняя скорость счета которых на выходе пропорциональна измеренному значению мощности амбиентного эквивалента дозы в режиме выдачи информации об измеренном значении в виде последовательности импульсов.
В режиме выдачи информации об измеренном значении по интерфейсу RS-485 блок БДМГ-300 передает информацию в цифровом виде в единицах измеряемой мощности амбиент-ного эквивалента дозы (Зв/ч) по протоколу связи DIBUS. Параметры выходных сигналов соответствуют требованиям к сигналам интерфейса RS-485.
Электропитание блоков БДМГ-300 осуществляется от источника питания постоянного тока напряжением от 8 до 42 В. Внутренний преобразователь напряжения вырабатывает напряжение +12 В для питания схемы блока детектирования и высокое напряжение для питания счетчиков.
Внутренний микропроцессор блока детектирования производит вычисление измеренного значения на основе измеренной скорости счета от счетчиков Гейгера-Мюллера с учетом статистического характера распределения импульсов во времени. Микропроцессор также производит линеаризацию счетной характеристики счетчиков математическими методами и обеспечивает обмен информацией по интерфейсу RS-485.
При использовании блоков БДМГ-300 в режиме выдачи информации об измеренном значении по интерфейсу RS-485 проверка функционирования производится по команде от устройства верхнего уровня. Результат выполнения команды проверки выдается по интерфейсу RS-485 в цифровом виде.
Место
пломбирования
if

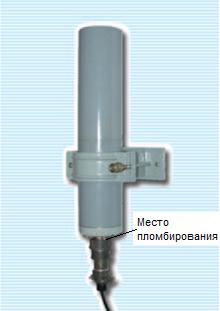

Рисунок 1. Общий вид блока детектирования БДМГ-300
Программное обеспечение блока БДМГ-300 состоит из двух частей:
1. Обязательное встроенное ПО, которое обеспечивает измерение и расчет мощности амбиентного эквивалента дозы, взаимодействие блока детектирования с внешним ПО, передачу результатов измерений и данных самодиагностики по интерфейсу RS-485 или RS-422, а также вывод сообщений об ошибках.
2. Необязательное внешнее ПО: ПО TETRA_Checker, предназначенное для настройки и поверки блока детектирования БДМГ-300.
ПО TETRA_Checker обеспечивает:
• считывание и индицирование значений динамических и статических параметров блока БДМГ -300;
• корректировку и запись в память блока БДМГ-300 значений динамических параметров;
• присвоение блоку БДМГ-300 его системного адреса [5];
• индикацию и динамическое обновление информации о работе блока БДМГ-300 и результатов измерений (на мониторе ПК);
• отображение и динамическое обновление на мониторе ПК статуса блока БДМГ-300.
К метрологически значимому относится все ПО блоков БДМГ-300.
Идентификационные данные ПО блока БДМГ-300 представлены в таблице 1. Таблица 1._Идентификационные данные программного обеспечения
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО | ||||
| Программное обеспечение блока БДМГ-300 | БДМГ-300 | 1.0.249.20130212 | Не определен1) | Не определен1) |
| Внешнее ПО | ||||
| TETRA_Checker | TETRA_Checker | 2.XY2) | 5309B50F593D2B AFDF59 ACA543F 42CD73) | MD5 |
Примечания: 1) Встроенное ПО зашивается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.
2) Номер версии программного обеспечения 2.ХУ, где X - от 1 до 9, Y- от 4 до 9.
3) Контрольная сумма относится к текущей версии (2.14) ПО.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО блоков БДМГ-300 от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Основные метрологические и технические характеристики блоков БДМГ-300 представлены в таблице 2.
| Таблица 2. Характеристики блоков детектирования БДМ | [Г-300 |
| Наименование параметра | Значение |
| Диапазон регистрируемых энергий гамма-излучения, МэВ | 0,05 - 3 |
| Диапазон измерений мощности амбиентного эквивалента * 1 дозы гамма-излучения Н (10), Зв-ч" | 0,110-6 - 10 |
| Пределы допускаемой основной относительной погрешности измерений мощности амбиентного эквивалента дозы И* Н (10),% | ± 25 |
| Энергетическая зависимость чувствительности относительно чувствительности к гамма-излучению радионуклида Cs-137, %, не более: в диапазоне энергий от 0,05 до 0,13 МэВ | минус 85 - 70 |
| в диапазоне энергий от 0,13 до 3,0 МэВ | минус 15 - 35 |
| Анизотропия чувствительности для углов ± 180°, %, не более: в вертикальной плоскости для радионуклидов: - Ат-241; | ± 15 |
| - Cs-137; | ± 5 |
| - Co-60 | ± 5 |
| в горизонтальной плоскости для радионуклидов: - Am-241; | ± 85 |
| при угле 90°. | минус 99,5 |
| - Cs-137; | ± 20 |
| при углах ±90°. | минус 80 |
| - Co-60 | ± 20 |
| при углах ±90°. | минус 70 |
| Время установления рабочего режима, мин., не более | 1 |
| Нестабильность показаний за 24 ч непрерывной работы, %, не более | 5 |
| Габаритные размеры блока (без держателя) диаметрхдлина, мм, не более | 61x290 |
| Масса блока (без держателя), кг, не более | 0,7 |
| Напряжение питания от источника постоянного тока, В | 8 - 42 |
| Мощность, потребляемая блоком, В А, не более | 2 |
| Нормальные условия эксплуатации: температура окружающей среды, °С; | 20±5 |
| относительная влажность, %; | 60±15 |
| атмосферное давление, кПа; | 101,3±4 |
| напряжение питания, В | 24±0,5 |
| Рабочие условия эксплуатации: температура окружающей среды, °С; | минус 40 - 70 |
| относительная влажность при 50 °С, %; | до 75 |
| атмосферное давление, кПа | 86 - 108 |
| Наименование параметра | Значение |
| Пределы допускаемой дополнительной относительной погрешности при изменении температуры на каждые 10 °С от границ нормальных условий, % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности при изменении относительной влажности окружающего воздуха до 75% при 50 °С от границ нормальных условий, % | ±10 |
| Пределы допускаемой дополнительной относительной погрешности измерений при изменении напряжения питания от 8 В до 42 В от границ нормальных условий, % | ±5 |
| Средняя наработка до отказа блока БДМГ-300, ч | 25000 |
| Средний срок службы блока БДМГ-300, лет | 10 |
Знак утверждения типа наносится типографским способом на левый верхний угол титульного листа Руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус блока БДМГ-300.
Комплект поставки блоков БДМГ-300 указан в таблице 3.
Таблица 3. Комплект поставки Блоков детектирования БДМГ-300
| Обозначение | Наименование | Количество |
| АФБИ.269812.021. | Блок детектирования БДМГ-300 | 1 шт. |
| АФБИ. 269812.021.0 | Держатель | 1 шт. |
| Преобразователь интерфейса Я8232-Я8485/ПИ-2 | по 1экз. в адрес поставки | |
| Диск с сервисным ПО | по 1экз. в адрес поставки | |
| АФБИ.269812.010 ФО | Формуляр | 1 экз. |
| АФБИ.269812.010 РЭ | Руководство по эксплуатации | по 1экз. на 10 БДМГ-300, но не менее 1экз. в адрес |
осуществляется по документу АФБИ. 269812.010 РЭ (Раздел 4 «Поверка») «Блок детектирования БДМГ-300. Руководство по эксплуатации», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 18 июле 2013 г.
Средства поверки: рабочий эталон второго разряда по ГОСТ 8.034-82 - установка поверочная дозиметрическая гамма-излучения с набором источников из радионуклида Cs-137, диапазон мощности амбиентного эквивалента дозы от 1 • 10-6 до 10 Зв/ч, погрешность не более ±5 %.
Методики измерений изложены в документе «Блок детектирования БДМГ-300. Руководство по эксплуатации. АФБИ 418266.010 РЭ».
Нормативные и технические документы, устанавливающие требования к блокам детектирования БДМГ-300
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
ГОСТ 29074-91 «Аппаратура контроля радиационной обстановки. Общие требования»;
ГОСТ 8.034-82 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма-излучений»;
«Блок детектирования БДМГ-300. Технические условия». ТУ 4362-019-11273161-07 (АФИБИ 418266.010. ТУ)
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при выполнении деятельности по использованию атомной энергии;
- при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 14 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
