| Номер в госреестре | 39949-15 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | CALIBRO 14x |
| Изготовитель | "MEATEST, spol. s.r.o.", Чехия |
| Год регистрации | 2015 |
| Срок свидетельства | 07.02.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные CALIBRO 14х (модели 140, 140i, 141, 142, 142i, 143), (далее - калибраторы), предназначены для воспроизведения сигналов напряжения, в том числе выходных сигналов термопар, напряжения и силы постоянного тока, напряжения и силы переменного тока, электрического сопротивления в цепях постоянного тока, в том числе выходных сигналов термопреобразователей сопротивления, частоты периодических сигналов, а также сигналы, параметры которых функционально связаны с электрической мощностью и энергией, как на постоянном, так и на переменном токе. Некоторые модификации калибраторов имеют встроенный мультиметр, позволяющий измерять перечисленные выше сигналы.
Калибраторы предназначены для использования в калибровочных лабораториях. Они могут использоваться для калибровки любого прибора, измеряющего напряжение, ток, электрическое сопротивление и частоту переменного тока (CALIBRO-140 и CALIBRO-142 также могут измерять емкость).
В калибраторах CALIBRO-141 и CALIBRO-143 реализована функция имитации датчиков температур на основе термопреобразователей сопротивления (ТС) для испытания приборов контроля технологических процессов.
Калибраторы CALIBRO-140 и CALIBRO-142 пригодны для базовой калибровки осциллографов.
Калибраторы CALIBRO-140i и CALIBRO-142i предназначены только для воспроизведения напряжения постоянного и переменного тока в диапазоне от 0 мкВ до 1000 В, а также силы постоянного и переменного тока в диапазоне от 0 мкА до 20 А.
В стандартной комплектации калибраторы оборудуются последовательным интерфейсом RS-232 (в качестве опции — интерфейсом GPIB), что обеспечивает возможность дистанционного управления прибором с ПК. Калибраторы легко встраиваются в автоматизированные калибровочные системы на базе программного обеспечения WinQbase/CALIBER.

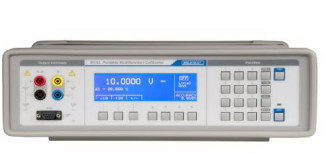

Фотографии передних панелей калибраторов представлены на рисунках 1, 2, 3.
| ■1 | ||||||
| М-141 lliWVIWicMfl ШЬг«Пу | ||||||
| •а* | 10.0000 и - | Щ] Local 5r.i | ||||
| © Е> © | <1в 1 ив 1 * - 1 1=3 | 0. IV-*U | ||||
| В Н Н В - | ||||||
| МГ4ГГТГ . | ||||||
Рисунок 2 - Фотография передней панели CALIBRO-141
Я
Калибраторы оборудованы последовательным интерфейсом RS232 (в качестве опции предлагается стандартизированная шина IEEE-488). Интерфейсные разъемы расположены на задней панели. Для надлежащей работы функций дистанционного управления необходимо установить параметры интерфейса в системном меню. Для шины RS232 можно установить скорость передачи данных (от 150 до 19200 бод) и программное квитирование (XON/XOFF). Для шины IEEE-488 выделяется диапазон адресов 0-30. Дистанционное управление калибраторами возможно только по одному интерфейсу в каждый момент времени.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | M140 cpu 76.bin M141 cpu 24.bin M142 CPU 29.bin M143 cpu 25.bin |
| Номер версии (идентификационный номер) ПО | 6B698936 7A406E5 5443C47 12CC80E0 |
| Цифровой идентификатор ПО | Не используется |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний, в соответствии с Р 50.2.077-2014.
2 - 14.
стоянного тока
Таблица 2.1 - Основные метрологические характеристики воспроизведения силы по-
| Диапазон | CALIBRO 140, 140i | CALIBRO 142, 142i |
| Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | |
| от 0,0000 до 200,0000 мкА | 0,05 + 0,01 | 0,05 + 0,01 |
| от 200,0001 мкА до 2,000000 мА | 0,02 + 0,005 | 0,02 + 0,003 |
| от 2,000001 до 20,00000 мА | 0,01 + 0,003 | 0,01 + 0,003 |
| от 20,00001 до 200,0000 мА | 0,01 + 0,003 | 0,01 + 0,003 |
| от 200,0001 мА до 2,000000 А | 0,015 + 0,005 | 0,015 + 0,005 |
| от 2,000001 до 20,00000 А | 0,02 + 0,010 | 0,02 + 0,01 |
| от 20,00001 до 30,00000 А | - | [0,02 + 0,3(1 - 20/I)]* + 0,01 |
| W от 20,00001 до 1000,000 А | 0,32 + 0,01 | 0,32 + 0,01 |
| Примечания: * - в формуле I - сила установленного на калибраторе тока. ** - при использовании токовой катушки 140-50. Сила тока на выходе катушки равна силе тока, установленной на калибраторе, умноженной на коэффициент 50. | ||
Таблица 2.2 - Основные метрологические характеристики воспроизведения силы по-
стоянного тока
| Диапазон | CALIBRO 141 | CALIBRO 143 |
| Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | |
| от 0,000 до 200,000 мкА | 0,05 + 0,0 + 20 нА | 0,05 + 0,01 |
| от 0,20000 до 2,00000 мА | 0,025 + 0,005 | 0,025 + 0,005 |
| от 2,0000 до 22,0000 мА | 0,015 + 0,003 | 0,015 + 0,003 |
| от 22,000 до 200,000 мА | 0,015 + 0,003 | 0,015 + 0,003 |
| от 0,20000 до 2,0000А | 0,015 + 0,005 | 0,015 + 0,005 |
| от 2,0000 до 20,000 А | - | 0,1 + 0,01 |
Таблица 3.1 - Основные метрологические характеристики воспроизведения напряжения постоянного тока
| Диапазон | CALIBRO 140, 140i | CALIBRO 142, 142i |
| Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | |
| от 0 мкВ до 20,00000 мВ | 0,03 + 0,05 | 0,005 + 0,03 |
| от 20,00001 до 200,0000 мВ | 0,01 + 0,008 | 0,0015 + 0,004 |
| от 200,0001 мВ до 2,000000 В | 0,003 + 0,0008 | 0,0012 + 0,0005 |
| от 2,000001 до 20,00000 В | 0,003 + 0,0005 | 0,0010 + 0,0003 |
| от 20,00001 до 240,0000 В | 0,003 + 0,0005 | 0,0015 + 0,0003 |
| от 240,0001 до 1000,000 В | 0,005 + 0,005 | 0,005 + 0,0005 |
Таблица 3.2 - Основные метрологические характеристики воспроизведения напря-
жения постоянного тока
| Диапазон | CALIBRO 141 | CALIBRO 143 |
| Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | |
| от 0,0000 мкВ до 10,0000 мВ | 0,05 + 0,005 + 10 мкВ | 0,050 + 0,10 |
| от 10,000 до 100,000 мВ | 0,01 + 0,001 + 10 мкВ | 0,010 + 0,010 |
| от 0,10000 мВ до 1,00000 В | 0,008 + 0,002 | 0,008 + 0,002 |
| от 1,0000 до 10,0000 В | 0,008 + 0,002 | 0,008 + 0,002 |
| от 10,000 до 100,000 В | 0,015 + 0,004 | 0,015 + 0,004 |
| от 100,00 до 750,00 В | 0,018 + 0,004 | - |
| от 100,00 до 1000,00 В | - | 0,018 + 0,004 |
Таблица 4.1 - Основные метрологические характеристики воспроизведения силы пе-
ременного тока
| Диапазон | CALIBRO 140, 140i | CALIBRO 142, 142i |
| Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | |
| от 20 Гц до 1кГц | от 20 Гц до 1кГц | |
| от 1,0000 до 200,0000 мкА | 0,15 + 0,01 | 0,15+0,01 |
| от 200,0001 мкА до 2,000000 мА | 0,07 + 0,01 | 0,07+0,01 |
| от 2,000001 до 20,00000 мА | 0,05 + 0,005 | 0,05+0,005 |
| от 20,00001 до 200,0000 мА | 0,05 + 0,005 | 0,05+0,005 |
| от 200,0001 мА до 2,000000 А | 0,05 + 0,005 | 0,05+0,005 |
| от 2,000001 до 20,00000 А | 0,10 + 0,03 | 0,10+0,03 |
| от 20,00000 до 30,00000 А | - | [0,1+0,3 (1-20/I)] + 0,02 * |
| н<н< от 20,00001 до 1000,000А | 0,4 + 0,03 | 0,4 + 0,03 |
| Диапазон | CALIBRO 140, 140i | CALIBRO 142, 142i |
| Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | |
| от 1 до 5 кГц | от 1 до 5 кГц | |
| от 1,0000 до 200,0000 мкА | 0,30 + 0,11 | 0,30 + 0,11 |
| от 200,0001 мкА до 2,000000 мА | 0,20 + 0,05 | 0,20 + 0,05 |
| от 2,000001 до 20,000000 мА | 0,20 + 0,05 | 0,20 + 0,05 |
| от 20,00001 до 200,0000 мА | 0,20 + 0,05 | 0,20 + 0,05 |
| - | от 5 до 10 кГц | от 5 до 10 кГц |
| от 200,0001 мкА до 2,000000 мА | 0,50 + 0,07 | 0,50 + 0,07 |
| от 2,000001 до 20,000000) мА | 0,50 + 0,07 | 0,50 + 0,07 |
| от 20,00001 до 200,0000 мА | 0,50 + 0,07 | 0,50 + 0,07 |
| Примечания: * - в формуле I - сила установленного на калибраторе тока ** - при использовании токовой катушки 140-50 (дополнительная поставка). Сила тока на выходе катушки равна силе тока, установленной на калибраторе, умноженной на коэффициент 50. | ||
Таблица 4.2 - Основные метрологические характеристики воспроизведения силы пе-
| ременного тока CALIBRO 141 | ||
| Диапазон | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) |
| от 20 до 200 Гц | от 200 до 1000 Гц | |
| от 1,000 до 200,000 мкА | 0,25 + 0,0 + 20 нА | 0,30 + 0,10 + 20 нА |
| от 0,20000 до 2,00000 мА | 0,10 + 0,01 | 0,20 + 0,05 |
| от 2,0000 до 22,0000 мА | 0,07 + 0,005 | 0,20 + 0,05 |
| от 22,000 до 200,000 мА | 0,07 + 0,005 | 0,20 + 0,05 |
| от 0,20000 до 2,0000A | 0,1 + 0,005 | 0,25 + 0,05 |
Таблица 4.3 - Основные метрологические характеристики воспроизведения силы переменного тока CALIBRO 143
| Диапазон | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) |
| от 20 до 200 Гц | от 200 до 1000 Гц * | |
| от 1,000 до 200,000 мкА | 0,25 + 0,01) | ± (0,30 + 0,25) |
| от 0,20000 до 2,00000 мА | ± (0,10 + 0,01) | ± (0,20 + 0,05) |
| от 2,0000 до 22,0000 мА | ± (0,07 + 0,005) | ± (0,20 + 0,05) |
| от 22,000 до 200,000 мА | ± (0,07 + 0,005) | ± (0,20 + 0,05) |
| от 0,20000 до 2,0000A | ± (0,1 + 0,005) | ± (0,25 + 0,05) |
| от 2,0000 до 20,000 А | ± (0,20 + 0,015) | ± (0,25 + 0,05) |
Примечание: * - в диапазоне 20 A макс. частота от 20 Гц до 500 Гц
| жения переменного тока CA | LIBRO 141 | |
| Диапазон | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) |
| от 20 до 200 Гц | от 200 до 2000 Гц | |
| от 1,0000 до 10,0000 мВ | 0,20 + 0,05 + 20 мкВ | 0,20 + 0,10 + 20 мкВ |
| от 10,000 до 100,000 мВ | 0,10 + 0,03 + 20 мкВ | 0,15 + 0,05 + 20 мкВ |
| от 0,10000 мВ до 1,00000 В | 0,05 + 0,005 | 0,07 + 0,01 |
| от 1,0000 до 10,0000 В | 0,05 + 0,005 | 0,07 + 0,03 |
| от 10,000 до 100,000 В * | 0,05 + 0.010 | 0,07 + 0,03 |
| от 100,00 до 750,00 В ** | 0,07 + 0,02 | 0,1 + 0,03 |
| Примечание * - Диапазон напряжений 100 В, от 40 до 2000 Гц. ** - Диапазон напряжений 750 В, от 40 до 1000 Гц. | ||
Таблица 5.2 - Основные метрологические характеристики воспроизведения напря-
жения переменного тока CALIBRO 143
| Диапазон | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) |
| от 20 до 200 Гц | от 200 до 2000 Гц * | |
| от 1,0000 до 10,0000 мВ | 0,20 + 0,25 | 0,20 + 0,30 |
| от 10,000 до 100,000 мВ | 0,10 + 0,05 | 0,15 + 0,07 |
| от 0,10000 до 1,00000 В | 0,05 + 0,005 | 0,07 + 0,01 |
| от 1,0000 до 10,0000 В | 0,05 + 0,005 | 0,07 + 0,03 |
| от 10,000 до 100,000 В | 0,05 + 0.010 | 0,07 + 0,03 |
| от 100,00 до 1000,00 В | 0,07 + 0,02 | 0,1 + 0,03 |
| * - Диапазоны 100 В и 1000 | В, частота от 40 Гц до 1кГц | |
Таблица 5.3 - Основные метрологические характеристики воспроизведения напря-
жения переменного тока
| Диапазон | CALIBRO 140, 140i | CALIBRO 142, 142i |
| Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | |
| от 20 Гц до 10 кГц | от 20 Гц до 10 кГц | |
| от 0,10000 до 20,00000 мВ | 0,2 + 0,15 | 0,2 + 0,15 |
| от 20,00001 до 200,0000 мВ | 0,1 + 0,13 | 0,1 + 0,04 |
| от 200,0001 мВ до 2,000000 В | 0,025 + 0,005 | 0,018 + 0,005 |
| от 2,000001 до 20,000000) В | 0,025 + 0,005 | 0,018 + 0,005 |
| от 20,00001 до 240,0000 В | 0,025 + 0,010 | 0,018 + 0,005 |
| от 240,0001 до 1000,000 В | * 0,03 + 0,02 | 0,03 + 0,02 |
| Диапазон | CALIBRO 140, 140i | CALIBRO 142, 142i |
| Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | |
| от 10 до 50 кГц | от 10 до 50 кГц | |
| от 0,10000 до 20,00000 мВ | 0,20 + 0,2 | 0,20 + 0,15 |
| от 20,00001 до 200,0000 мВ | 0,15 + 0,06 | 0,15 + 0,06 |
| от 200,0001 мВ до 2,000000 В | 0,05 + 0,01 | 0,05 + 0,01 |
| от 2,000001 до 20,00000 В | 0,05 + 0,03 | 0,05 + 0,03 |
| - | от 50 до 100 кГц | от 50 до 100 кГц |
| от 0,10000 до 20,00000 мВ | 1,0 + 0,2 | 1,0 + 0,15 |
| от 20,0001 до 200,0000 мВ | 0,3 + 0,06 | 0,3 + 0,06 |
| от 200,0001 мВ до 2,000000 В | 0,2 + 0,05 | 0,2 + 0,05 |
| от 2,000001 до 20,00000 В | 0,2 + 0,05 | 0,2 + 0,05 |
Таблица 6.1 - Основные метрологические характеристики воспроизведения электри-
ческого сопротивления CALIBRO 140
| Диапазон | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Диапазон тока |
| от 0,00 до 100,00 Ом | 0,03 +0,01 | от 1 до 40 мА |
| от 100,01 до 400,0 Ом | 0,015 + 0 | от 400мкА до 20мА |
| от 400,1 Ом до 2,0000 кОм | 0,015 + 0 | от 100 мкА до 4 мА |
| от 2,0001 до 10,000 кОм | 0,015 + 0 | от 20 мкА до 1 мА |
| от 10,001 до 40,00 кОм | 0,015 + 0 | от 4 до 200 мкА |
| от 40,01 до 200,00 кОм | 0,015 + 0 | от 1 до 40 мкА |
| от 200,01 кОм до 1,0000 МОм | 0,05 + 0 | от 0,2 до 10 мкА |
| от 1,0001 до 4,000 МОм | 0,1 + 0 | от 40 нА до 2 мкА |
| от 4,001 до 20,000 МОм | 0,2 + 0 | от 10 до 500 нА |
| от 20,001 до 50,00 МОм | 0,5 + 0 | от 4 до 150 нА |
Таблица 6.2 - Основные метрологические характеристики воспроизведения электри-
ческого сопротивления CALIBRO 141, 143
| Верхний предел диапазона воспроизведения | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) |
| 10,0000 Ом | 0,2 + 1 |
| 100,000 Ом | 0,2 + 1 |
| 1,00000 кОм | 0,2 + 0 |
| 10,0000 кОм | 0,2 + 0 |
| 100,000 кОм | 0,2 + 0 |
| 1,00000 МОм | 0,2 + 0 |
| 10,0000 МОм | 1,0 + 0 |
| 100,000 МОм | 2,0 + 0 |
ческого сопротивления CALIBRO 142
| Диапазон | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) | Диапазон тока |
| от 0,00 до 10,00 Ом | 0,03 +0,05 | от 400 мкА до 100 мА |
| от 10,01 до 33,00 Ом | 0,015 + 0,015 | от 400 мкА до 100 мА |
| от 33,01 до 100,00 Ом | 0,01 + 0,015 | от 400 мкА до 40 мА |
| от 100,01 до 330,00 Ом | 0,010 + 0,002 | от 400 мкА до 40 мА |
| от 330,01 Ом до 1,0000 кОм | 0,010 + 0 | от 400 мкА до 11 мА |
| от 1,0001 до 3,3000 кОм | 0,010 + 0 | от 100 мкА до 6 мА |
| от 3,3001 до 10,000 кОм | 0,010 + 0 | от 20 мкА до 2мА |
| от 10,001 до 33,000 кОм | 0,010 + 0 | от 4 до 600 мкА |
| от 33,001 до 100,00 кОм | 0,010 + 0 | от 1 до 200 мкА |
| от 100,01 до 330,00 кОм | 0,010 + 0 | от 1 до 60 мкА |
| от 330,01 кОм до 1,0000 МОм | 0,010 + 0 | от 0,2 до 20 мкА |
| от 1,0001 до 3,3000 МОм | 0,020 + 0 | от 40 нА до 6 мкА |
| от 3,3001 до 10,000 МОм | 0,050 + 0 | от 10 нА до 2 мкА |
| от 10,001 до 33,000 МОм | 0,1 + 0 | от 10 до 60 нА |
| от 33,001 до 100,00 МОм | 0,2 + 0 | от 10 до 180 нА |
| от 100,01 до 1000,00 МОм | 0,5 + 0 | от 4 до 20 нА |
Таблица 7.1 - Основные метрологические характеристики воспроизведения емкости
| Диапазон | Пределы допускаемой основной погрешности калибраторов CALIBRO 140 ± (% от значения + % от верхнего предела диапазона) | Максимальная частота, Гц |
| от 0,9000 до 2,500 нФ | 0,5 + 0,6 | 1 000 |
| от 2,501 до 10,000 нФ | 0,5 + 0,05 | 1 000 |
| от 10,001 до 50,00 нФ | 0,5 + 0 | 1 000 |
| от 50,01 нФ до 0,2500 мкФ | 0,5 + 0 | 1 000 |
| от 0,2501 до 1,0000 мкФ | 0,5 + 0 | 500 |
| от 1,0001 до 2,500 мкФ | 1,0 + 0 | 300 |
| от 2,501 до 5,000 мкФ | 1,0 + 0 | 300 |
| от 5,001 до 10,000 мкФ | 1,5 + 0 | 300 |
| от 10,001 до 50,00 мкФ | 2,0 + 0 | 300 |
Таблица 7.2 - Основные метрологические характеристики воспроизведения емкости CALIBRO 142
| Диапазон | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) |
| от 0,7000 до 1,000 нФ | 0,5 + 1,5 |
| от 1,001 до 3,300 нФ | 0,5 + 0,15 |
| от 3,301 до 10,000 нФ | 0,5 + 0 |
| от 10,001 до 33,00 нФ | 0,5 + 0 |
| от 33,01 до 100,00 нФ | 0,5 + 0 |
| от 100,01 до 330,00 нФ | 1,0 + 0 |
| от 330,01 нФ до 1,0000 мкФ | 1,0 + 0 |
| от 1,0001 до 3,3000 мкФ | 1,5 + 0 |
| Диапазон | Пределы допускаемой основной погрешности калибраторов ± (% от значения + % от верхнего предела диапазона) |
| от 3,3001 до 10,000 мкФ | 1,5 + 0 |
| от 10,001 до 100,00 мкФ | 2,0 + 0 |
Таблица 8 - Основные метрологические характеристики воспроизведения частоты переменного тока_
| Модель калибратора | Диапазон частот | Пределы допускаемой относительной относительной погрешности, ±, % | * Диапазон амплитуд |
| CALIBRO 140 | от 0,1 Гц до 20 МГц | 0,005 | от 1,00000 мВ до 10,00000 В |
| CALIBRO 141 | от 0,1 Гц до 2 МГц | 0,005 | от 1,00000 мВ до 2,500000 В |
| CALIBRO 142 | от 0,1 Гц до 20 МГц | 0,005 | от 1,00000 мВ до 10,00000 В |
| CALIBRO 143 | от 0,1 Гц до 2 МГц | 0,01 | от 1,00000 мВ до 2,500000 В |
| Примечание: * - форма сигнала прямоугольная, положительная и отрицательная, симметричная. | |||
Таблица 9.1 - Основные метрологические характеристики воспроизведения платиновых и никелевых ТС CALIBRO 140, 142._
| Диапазоны входного сигнала, °С | Пределы допускаемой основной абсолютной погрешности, ±, °С | |||
| Pt100 | Pt200 | Pt1000 | Ni100 | |
| от минус 200,0 до 0,0 °C | 0,1 | 0,1 | 0,2 | 0,07 |
| от 0,1 до 850,0 °C | 0,3 | 0,2 | 0,4 | — |
Таблица 9.2 - Основные метрологические характеристики воспроизведения платиновых ТС CALIBRO 141, 143, температурная шкала по ГОСТ Р 8.625-2006_
| - | Пределы допускаемой основной абсолютной погрешности, в режиме воспроизведения сигналов от платиновых ТС, ±, °C | |
| Диапазон температуры | Pt100 - Pt200 | Pt200 - Pt1000 |
| от минус 200,0 до 0,0 °C | 0,2 | 0,2 |
| от 0,1 до 850,0 °C | 0,1 | 0,1 |
Таблица 9.3 - Основные метрологические характеристики воспроизведения никелевых ТС CALIBRO 141, 143._
| - | Пределы допускаемой основной абсолютной погрешности, в режиме воспроизведения сигналов от никелевых ТС, ±, °C | |
| Диапазон температуры | Ni100 - Ni200 | Ni200 - Ni1000 |
| от минус 60,0 до 0,0 °C | 0,2 °C | 0,1 °C |
| от 0,1 до 300,0 °C | 0,1 °C | 0,1 °C |
Таблица 10.1 - Основные метрологические характеристики воспроизведения термопар CALIBRO 140, 142._
| - | Диапазоны температуры, °С | Пределы допускаемой основной абсолютной погрешности, ±, °С |
| от минус 50,0 до минус 0,1 | 3,2 | |
| R | от 0,0 до 399,9 | 2,1 |
| от 400,0 до 999,9 | 1,4 | |
| от 1000,0 до 1767,0 | 1,7 |
| от минус 50,0 до минус 0,1 | 2,7 | |
| S | от 0,0 до 249,9 | 2,1 |
| от 250,0 до 1399,9 | 1,7 | |
| от 1400,0 до 1767,0 | 2,0 | |
| от 400,0 до 799,9 | 2,8 | |
| B | от 800,0 до 999,9 | 1,8 |
| от 1000,0 до 1499,9 | 1,6 | |
| от 1500,0 до 1820,0 | 1,8 | |
| от минус 210,0 до минус 100,1 | 0,9 | |
| J | от минус 100,0 до 149,9 | 0,5 |
| от 150,0 до 699,9 | 0,6 | |
| от 700,0 до 1200,0 | 0,7 | |
| от минус 200,0 до минус 100,1 | 0,9 | |
| Т | от минус 100,0 до минус 0,1 | 0,5 |
| от 0,0 до 99,9 | 0,4 | |
| от 100,0 до 400,0 | 0,4 | |
| от минус 250,0 до минус 100, | 1,6 | |
| Е | от минус 100,0 до 279,9 | 0,4 |
| от 280,0 до 599,9 | 0,5 | |
| от 600,0 до 1000,0 | 0,5 | |
| от минус 200,0 до минус 100,1 | 1,0 | |
| К | от минус 100,0 до 479,9 | 0,6 |
| от 480,0 до 999,9 | 0,7 | |
| от 1000,0 до 1372,0 | 0,8 | |
| от минус 200,0 до минус 100,1 | 1,2 | |
| N | от минус 100,0 до минус 0,1 | 0,7 |
| от 0,0 до 579,9 | 0,6 | |
| от 580,0 до 1300,0 | 0,8 |
Таблица 10.2 - Основные метрологические характеристики воспроизведения термопар CALIBRO 141, 143._
| - | Диапазоны температуры, °С | Пределы допускаемой основной абсолютной погрешности, ±, °С |
| от минус 50,0 до минус 0,1 | 2,5 | |
| R | от 0,0 до 399,9 | 2,0 |
| от 400,0 до 999,9 | 1,2 | |
| от 1000,0 до 1767,0 | 1,2 | |
| от минус 50,0 до минус 0,1 | 2,2 | |
| S | от 0,0 до 249,9 | 2,1 |
| от 250,0 до 1399,9 | 1,5 | |
| от 1400,0 до 1767,0 | 1,5 | |
| от 400,0 до 799,9 | 2,7 | |
| B | от 800,0 до 999,9 | 1,5 |
| от 1000,0 до 1499,9 | 1,4 | |
| от 1500,0 до 1820,0 | 1,3 | |
| от минус 210,0 до минус 100,1 | 0,9 | |
| J | от минус 100,0 до 149,9 | 0,4 |
| от 150,0 до 699,9 | 0,3 | |
| от 700,0 до 1200,0 | 0,4 |
| - | Диапазоны температуры, °С | Пределы допускаемой основной абсолютной погрешности, ±, °С |
| от минус 200,0 до минус 100,1 | 0,9 | |
| Т | от минус 100,0 до минус 0,1 | 0,5 |
| от 0,0 до 99,9 | 0,3 | |
| от 100,0 до 400,0 | 0,3 | |
| от минус 250,0 до минус 100, | 1,7 | |
| Е | от минус 100,0 до 279,9 | 0,3 |
| от 280,0 до 599,9 | 0,2 | |
| от 600,0 до 1000,0 | 0,3 | |
| от минус 200,0 до минус 100,1 | 0,8 | |
| К | от минус 100,0 до 479,9 | 0,4 |
| от 480,0 до 999,9 | 0,4 | |
| от 1000,0 до 1372,0 | 0,5 | |
| от минус 200,0 до минус 100,1 | 1,3 | |
| N | от минус 100,0 до минус 0,1 | 0,6 |
| от 0,0 до 579,9 | 0,6 | |
| от 580,0 до 1300,0 | 0,5 |
Воспроизведение электрической мощности и энергии (для калибраторов CALIBRO 140, 142)
Электрическая мощность и энергия (поверка, калибровка ваттметров и счетчиков электрической энергии) на постоянном токе.
P = U • I (1)
W&t = P Dt, (2)
где Р - электрическая мощность;
U - напряжение, подаваемое от калибратора на соответствующий вход ваттметра (счетчика);
I - сила электрического тока, подаваемого от калибратора на соответствующий вход ваттметра (счетчика);
WDt - электрическая энергия, соответствующая интервалу времени At;
Dt - интервал времени измерения электроэнергии, задаваемый калибратором;
Пределы допускаемой относительной погрешности электрической мощности 8 , задаваемой калибратором:
8p =±(8U + 81), (3)
где 8U - предел без учета знака допускаемой относительной погрешности напряжения, подаваемого от калибратора на ваттметр. Определяется по характеристикам погрешности воспроизведения напряжения, указанным в таблице 3.1;
8 I - предел без учета знака допускаемой относительной погрешности силы электрического тока, подаваемого от калибратора на ваттметр. Определяется по характеристикам погрешности воспроизведения силы электрического тока, указанным в таблице 2.1.
Пределы допускаемой относительной погрешности электрической энергии 8W , задаваемой калибратором:
8W =±(8 p + 8 Dt ), (5)
где 8 p - предел без учета знака допускаемой относительной погрешности электрической мощности, вычисляемый по формуле (3);
5 At = 0,01 % от задаваемого значения интервала времени + 0,1 с - предел без учета знака допускаемой основной погрешности задания интервала времени At от 1,1 до 1999 с.
Таблица 11.1 Сила постоянного и переменного (действующее значение) электриче-
ского тока, задаваемого от калибратора на соответствующий вход ваттметра (счетчика)
| Диапазон воспроизведения | Пределы допускаемой основной погрешности, ± (% от значения + % от верхнего предела диапазона) |
| от 2,00000 до 20,00000 мА | 0,05 + 0,01 |
| от 20,00001 до 200,0000 мА | 0,05 + 0,005 |
| от 200,0001 мА до 2,000000 А | 0,05 + 0,005 |
| от 2,000001 от 10,00000 А | 0,05 + 0,01 |
Электрическая мощность и энергия (поверка, калибровка однофазных ваттметров и счетчиков электрической энергии) на переменном токе от 40 до 400 Гц. Пределы допускаемой относительной погрешности частоты ± 0,005 %.
Полная электрическая мощность S и энергия WS и пределы их допускаемой относительной погрешности 5S и 5Ws вычисляется по формулам (1), (2), (3), (4) соответственно с использованием таблиц 2.1, 3.1 и 11.1.
Активная электрическая мощность P и энергия Wp At
P = S ■ еоэф (5)
Wp = P ■At, (6)
где ф - угол фазового сдвига векторов тока и напряжения.
Пределы допускаемой относительной погрешности активной мощности 5 p и электрической энергии 5W,p,A.
min соэф ±Аф)
5 p =±i5 s +
1 —
СОБф
5W, p,At =±(5 p + 5 At) , (8)
где Aф - пределы допускаемой абсолютной погрешности задания угла фазового сдвига векторов тока и напряжения, задаваемого калибратором, в соответствии с таблицей 11.2.
Таблица 11.2
| Диапазон частот, Гц | Пределы допускаемой основной абсолютной погрешности фазового угла, ±, ° |
| от 40 до 200 | 0,15 |
| от 200 до 400 | 0,25 |
Реактивная электрическая мощность Q и энергия Wq At
Q = S ■ этф (9)
Wqa = Q ■At (10)
Пределы допускаемой относительной погрешности реактивной мощности 5Q и электрической энергии 5W,q,At.
min этф ±Aф)
5 q =±15 s +
1—
(11)
Sin ф
s + 8 d ) (12)
Таблица 12 - Измерение напряжения и силы постоянного тока, частоты и сопротивления в цепях постоянного тока
| Наименование характеристики | Диапазон | Пределы допускаемой основной погрешности CALIBRO 140, ± (% от значения + % от верхнего предела диапазона) | Пределы допускаемой основной погрешности CALIBRO 142, ± (% от значения + % от верхнего предела диапазона) |
| Постоянное напряжение | ± 2 В | 0,02 + 0,0004 | 0,02 + 0,0004 |
| ± 12 В | 0,01 + 0,0025 | 0,01 + 0,0025 | |
| Сила постоянного тока | ± 25 мА | 0,015 + 0,0012 | 0,015 + 0,0012 |
| Частота | от 1 Гц до 15 кГц | 0,005 + 0 | 0,005 + 0 |
| Сопротивление | от 0 до 2,5 кОм | 0,02 + 0,0004 | 0,02 + 0,0004 |
Таблица 13 - Измерение выходных сигналов платиновых термопреобразователей сопротивления._
| Диапазон входного сигнала, °С | Пределы допускаемой абсолютной погрешности CALIBRO 140 в рабочих условиях, ±, °С | Пределы допускаемой абсолютной погрешности CALIBRO 142 в рабочих условиях, ±, °С |
| от минус 200 до 850 | 0,1 | 0,1 |
Таблица 14 - Измерение выходных сигналов термопар калибратором CALIBRO 140.
| - | Диапазоны входного сигнала, °С | Пределы допускаемой основной абсолютной погрешности, ±, °С |
| от минус 50,0 до минус 0,1 | 2,5 | |
| R | от 0,0 до 399,9 | 1,5 |
| от 400,0 до 999,9 | 1,0 | |
| от 1000,0 до 1767,0 | 1,2 | |
| от минус 50,0 до минус 0,1 | 2,0 | |
| S | от 0,0 до 249,9 | 1,6 |
| от 250,0 до 1399,9 | 1,1 | |
| от 1400,0 до 1767,0 | 1,3 | |
| от 400,0 до 799,9 | 2,0 | |
| B | от 800,0 до 999,9 | 1,3 |
| от 1000,0 до 1499,9 | 1,2 | |
| от 1500,0 до 1820,0 | 1,1 | |
| от минус 210,0 до минус 100,1 | 0,7 | |
| J | от минус 100,0 до 149,9 | 0,4 |
| от 150,0 до 699,9 | 0,4 | |
| от 700,0 до 1200,0 | 0,6 | |
| от минус 200,0 до минус 100,1 | 0,8 | |
| Т | от минус 100,0 до минус 0,1 | 0,5 |
| от 0,0 до 99,9 | 0,4 | |
| от 100,0 до 400,0 | 0,4 |
| Диапазоны входного сигнала, °С | Пределы допускаемой основной абсолютной погрешности, ±, °С | |
| от минус 250,0 до минус 100, | 1,1 | |
| Е | от минус 100,0 до 279,9 | 0,4 |
| от 280,0 до 599,9 | 0,4 | |
| от 600,0 до 1000,0 | 0,5 | |
| от минус 200,0 до минус 100,1 | 0,8 | |
| К | от минус 100,0 до 479,9 | 0,4 |
| от 480,0 до 999,9 | 0,6 | |
| от 1000,0 до 1372,0 | 0,8 | |
| от минус 200,0 до минус 100,1 | 0,9 | |
| N | от минус 100,0 до минус 0,1 | 0,5 |
| от 0,0 до 579,9 | 0,5 | |
| от 580,0 до 1300,0 | 0,8 |
Примечания:
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды следует рассчитывать с учетом температурного коэффициента.
Температурный коэффициент для CALIBRO 140, 140i, 141, 142, 142i - 10 % указанной допускаемой основной погрешности на каждый °С отклонения от нормальных условий. Температурный коэффициент для CALIBRO 143 - 15 % указанной допускаемой основной погрешности на каждый °С отклонения от нормальных условий.
Таблица 15 - Рабочие условия применения
| CALIBRO 140, 140i, 141, 142, 142i | CALIBRO 143 | |
| Напряжение питания | 115/230 В, 50/60 Гц | |
| Температура окружающей среды | от 13 до 33 °С Температура окружающей среды в нормальных условиях от 21 до 25 °C Температура хранения от минус 10 до плюс 55 °С | от 10 до 40 °С Температура окружающей среды в нормальных условиях от 21 до 25 °C Температура хранения от минус 20 до плюс 50 °С |
| Относительная влажность | < 80 % | |
| Атмосферное давление | От 86 до 106 кПа | |
Габаритные размеры CALIBRO 140, 140i, 142, 142i, мм, не более 450 x 480 x 150; Габаритные размеры CALIBRO 141, 143, мм, не более 325х111х316;
Масса CALIBRO 140, 140i, 142, 142i, кг, не более 23;
Масса CALIBRO 141, 143, кг, не более 9;
Калибраторы многофункциональные CALIBRO 14х (1 шт.);
Шнур питания (1 шт);
Руководства по эксплуатации (1 шт);.
Компакт диск с ПО (демо-версия) (1 шт);
Методика поверки (1 шт);
Кабель RS-232 (1 шт);
выполняется в соответствии с документом МП 39949-15 «Калибраторы многофункциональные CALIBRO 14х. Методика поверки», утвержденным ФГУП «ВНИИМС» 15 октября 2014 г.
Перечень основных средств поверки:
1) Мультиметр цифровой прецизионный Fluke 8508А
| Функция | Диапазон | Погрешность |
| Напряжение постоянного тока | от 0 до ± 1050 В | ± 3 (±0,0003 %) 10-6 от показания |
| Напряжение переменного тока | от 2 мВ до 1050В, от 1 Гц до 1МГц | ± 65 10-6 от показания |
| Сила постоянного тока | от 0 до ± 20 А | ± 12 10-6 от показания |
| Сила переменного тока | от 2 мкА до 20 А, от 1 Гц до 1МГц | ± 200 10-6 от показании |
| Электрическое сопротивление | от 0 до 20 ГОм | ± 7,5 10-6 от показания |
2) Измеритель LCR Agilent E4980A Пределы измерения ёмкости:
от ±1*10-18 до 999,9999*1018 Ф с погрешностью ± 0,05%
3) Частотомер электронно-счетный Agilent 53131A Пределы измерения частоты переменного тока:
От 0,1 Гц до 225 МГц с погрешностью ± 0,001 % от установленной частоты.
4) Калибратор электрической мощности Fluke 6100В Класс точности 0,1
Методы измерений приведены в руководствах по эксплуатации калибраторов многофункциональных CALIBRO 14х.
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным CALIBRO 14х
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 944 |
| Поверителей | 18 |
| Актуальность данных | 19.11.2024 |
