| Номер в госреестре | 40057-14 |
| Наименование СИ | Преобразователи вихретоковые |
| Обозначение типа СИ | PR64xx/… |
| Изготовитель | "Epro GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 04.06.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Преобразователи вихретоковые серии PR64xx/... (далее - преобразователи) предназначены для измерения осевых перемещений валов.
Преобразователь вихретоковый состоит из вихретокового датчика (сенсора) серии PR64xx и преобразователя вихретокового сигнала серии СОКОхх. Принцип действия датчика основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля, (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерение как статического зазора, так и его динамического изменения (виброперемещения). Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
Датчики вихретоковые PR6422/..., PR6423/..., PR6424/..., PR6425/..., PR6426/... отличаются между собой техническими и метрологическими характеристиками. PR6426/... используется только для статических измерений и имеет расширенную область измерений. PR6425/... являются высокотемпературными датчиками.
В зависимости от комплектации каждая серия преобразователей имеет модификации, обозначаемые дополнительными к указанным сериям цифрами.
Преобразователь вихретокового сигнала CON представляет собой согласующее устройство (драйвер), которое является одновременно блоком питания датчика и блоком обработки сигнала.
На объект измерения устанавливается датчик, который связан с преобразователем сигналов специальным кабелем.
Преобразователи вихретоковых сигналов CONOll, CON021, CON031, CON041, различаются массой, материалом корпуса, габаритными размерами, типом монтажа, способом присоединения датчиков, классом защиты и стандартом взрывобезопасности.

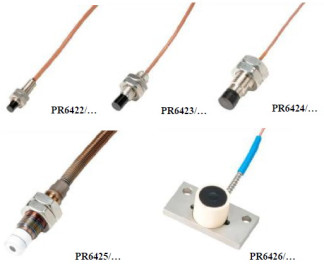

Внешний вид датчиков вихретоковых PR6422/..., PR6423/..., PR6424/..., PR6425/..., PR6426/... и преобразователей вихретоковых сигналов CONOll, CON021, CON031, CON041 приведен на рисунке 1.
а) Вихретоковые датчики PR64xx
б) Преобразователи вихретокового сигнала CONOxx Рисунок 1 - Внешний вид преобразователей вихретоковых серии PR64xx/.
| Наименование технической характе | Модель вихретокового датчика | ||||
| ристики | PR6422/... | PR6423/. | PR6424/. | PR6425/. | PR6426/. |
| Начальный (номинальный) зазор, мм | 0,8 | 1,5 | 3,0 | 3,0 | 5,5 |
| Диапазон измерений перемещений в статическом режиме, мм | 0,3-1,3 | 0,5-2,5 | 1,0-5,0 | 1,0-5,0 | 1,5-9,5 |
| Диапазон измерений перемещений в | 0-250 | 0-500 | 0-1000 | 0-1000 | - |
| динамическом режиме, мкм | |||||
| Номинальный коэффициент преоб | |||||
| разования измерительного канала в | |||||
| составе вихретокового датчика и преобразователя серии CON, В/мм | 16 | 8 | 4 | 4 | 2 |
| Питание, В | 24 (± 5 %) | ||||
| Условия эксплуатации: | от минус | от минус | |||
| Диапазон температур, °С | от минус 35 до 180 | 35 до 380 | 35 до 180 | ||
| Масса, кг: | |||||
| без металлической защитной трубки | 0,1 | 0,1 | 0,2 | 0,5 | 0,8 |
| с металлической защитной трубкой | 0,3 | 0,3 | 0,3 | - | 1,0 |
| Габаритные размеры, мм, не более: - длина | 35,3 | 34 | 53 | 51 | 34 |
| - диаметр | 5,2 | 8 | 16 | 15,8 | 11 |
| Наименование технической характеристики | Модель преобразователя | |||
| C0N011 | C0N021 | C0N031 | C0N041 | |
| Диапазон частот, кГ ц | от 0 до 20 | |||
| Отклонение калибровочного коэффициента преобразования от номинального значения, %, не более: с PR6422/. с PR6423/. с PR6424/. с PR6425/. с PR6426/. | ±1,5 ±1,0 ±1,5 -6,0 ±1,5 | |||
| Неравномерность амплитудно-частотной характеристики, не менее, дБ | -3 | |||
| Изменение выходного сигнала, вызванное изменением температуры окружающего воздуха, %/100 °С, не более | ±2 | |||
| Диапазон выходного напряжения, В | от минус 4 до минус 22 | |||
| Базовое значение выходного напряжения для симметричной области напряжений, В | минус 12 | |||
| Условия эксплуатации: - диапазон температур, °С | от минус 35 до 70 | |||
| Масса, кг, не более | 0,6 | 0,12 | 0,12 | 0,06 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 115 64 76 | 41 38,5 86 | 92 56 20 | 79,5 75 20 |
наносится печатным способом в левом верхнем углу титульного листа паспорта и на преобразователь сигналов методом наклейки.
| Наименование | Обозначение | Количество |
| 1 Преобразователь вихретоковый, в т.ч.: | PR64хх/. | 1 компл. |
| - Вихретоковый датчик | PR64хх | 1 шт. |
| - Преобразователь вихретокового сигнала | СОШхх | 1 шт. |
| 2 Паспорт | №PS-PR64xx | 1 экз. |
| 3 Инструкция по эксплуатации преобразователя CON0хх | 6140-000хх | 1 экз. |
| 4 Методика поверки | МП 01-233-2014 | 1 экз. |
| 5 Корпус для транспортировки | по заказу | |
| 6 Дополнительные принадлежности | по заказу |
осуществляется в соответствии с Методикой поверки МП 01-233-2014 «Преобразователи вихретоковые серии PR64xx/.... Методика поверки», утвержденной ФГУП «ВНИИМС» 08 апреля 2014 года.
Перечень эталонов, применяемых при поверке:
- микрометрическая головка с ценой деления 0,01 мм, КТ2 по ГОСТ 6507-78;
- генератор сигналов переменного напряжения синусоидальной формы (частота выходного сигнала от 1 Гц до 20 кГц, относительная погрешность установки частоты ±0,0025 %);
- вольтметр цифровой постоянного напряжения (диапазон измерения напряжения от 0 до 30 В, относительная погрешность ±0,2 %).
При использовании преобразователей применяется метод прямых измерений, приведенный в разделе 2.2 паспорта «№PS-PR64xx».
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серии РК64хх/...
1 ГОСТ ИСО 10817-1-2002 Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации.
2 Техническая документация «Epro GmbH», Германия.
Вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 408 |
| Поверителей | 8 |
| Актуальность данных | 17.09.2024 |
