| Номер в госреестре | 40144-14 |
| Наименование СИ | Плотномеры автоматические |
| Обозначение типа СИ | DDM мод. DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus |
| Изготовитель | "Rudolph Research Analytical", США |
| Год регистрации | 2014 |
| Срок свидетельства | 26.05.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Плотномеры автоматические серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus (далее - плотномеры) предназначены для измерения плотности жидкостей в условиях лаборатории.
Принцип действия плотномеров основан на измерении резонансной частоты механических колебаний чувствительного элемента, выполненного в виде вертикально колеблющейся U-образной металлической трубки, заполненной образцом испытуемой жидкости. Значение резонансной частоты собственных колебаний чувствительного элемента является функцией плотности находящегося в нем образца жидкости, температуры, геометрических и механических характеристик, определяемых при калибровке.
Собственные колебания чувствительного элемента поддерживаются с помощью специальной электромагнитной системы. Частотный выходной сигнал поступает в электронный блок, где обрабатывается и окончательный результат измерения высвечивается на дисплее в единицах плотности.
В плотномерах чувствительный элемент конструктивно выполнен в едином корпусе с электронным блоком, электронным термостатом, ультразвуковым оптимизатором, сенсорным дисплеем.
Необходимая температура измерения поддерживается электронным термостатом и измеряется платиновым термопреобразователем сопротивления РИ0, также определяется наличие пузырьков в образце при помощи системы VideoViewTM.

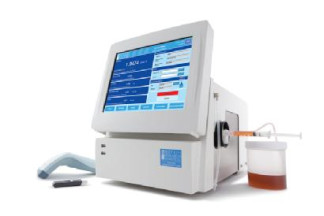

Плотномер представляет собой настольный прибор, с полным циклом измерения введенного из шприца образца жидкости в измерительную ячейку, вывода результатов измерений на дисплей (сенсорный экран с диагональю 10,4 дюйма), очистки и осушки растворителями ячейки после измерений. Плотномер имеет возможность подключения к интернету и локальной сети.
Модификации плотномера DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus различаются основными метрологическими характеристиками.
Всего листов 4
Плотномер функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| RudolphPCI | RudolphPCInterface | 2.6.4.9 и выше | 74852756b1d4cb3efab04 bf516270352 | md5 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
К метрологически значимой части ПО СИ относится файл: RudolphPCInterface.exe Метрологические и технические характеристики
Таблица 2.
| Наименование характеристики | Значение характеристики | |||
| DDM 2909 | DDM 2910 | DDM 2911 | DDM 2911 Plus | |
| Диапазон показаний плотности, г/см3 | от 0,001 до 3 | |||
| Диапазон измерений плотности, г/см3 | от 0,65 до 2 | |||
| Пределы допускаемой абсолютной погрешности измерения плотности, г/см3 | ± 0,0003 | ± 0,0001 | ± 0,00005 | ± 0,00001 |
| Диапазон рабочей температуры, °C | от 15 до 30 | от 0 до 95 | ||
| Пределы допускаемой абсолютной погрешности измерения температуры, °C | ± 0,05 | ± 0,05 | ±0,03 | ±0,03 |
| Предел повторяемости результатов измерений плотности, г/см3 температуры, °С | 0,0001 0,02 | 0,00005 0,01 | 0,00001 0,01 | 0,000005 0,001 |
| Объем образца для анализа, мл | 1 | |||
| Максимальное давление испытуемого образца, МПа | 10 | |||
| Коррекция вязкости | есть | |||
| Дисплей | Диагональ 10,4 дюйма; разрешение 800 х 600, цветной, плоский, химически стойкий сенсорный экран | |||
| Интерфейсы | 3 - USB, 2 - RS232, 1 порт Ethernet Возможность подключения клавиатуры, мыши, сканера штрихкодов | 5 - USB, 2 - RS232, 1 порт Ethernet Возможность подключения клавиатуры, мыши, сканера штрихкодов |
| Встроенная память, Гбайт | 2 | 8 |
| Напряжение питания переменным током, В Частотой, Гц | 85-260 48 - 62 | |
| Потребляемая мощность, Вт, не более | 200 | |
| Габаритные размеры, мм, не более | 460 х 280 х 530 | |
| Масса, кг, не более | 22 | |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С диапазон относительной влажности окружающего воздуха, % | от 15 до 35 от 20 до 85 (без конденсата) | |
| Условия транспортирования и хранения: диапазон температуры окружающего воздуха, °С диапазон относительной влажности окружающего воздуха при 30°С, % | от минус 20 до 40 95 | |
| Среднее время наработки на отказ, ч | 16000 | |
| Срок службы, лет, не менее | 10 | |
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом и на лицевую панель плотномера в виде наклейки.
| Наименование | Кол-во |
| Плотномер автоматический серии DDM модификации DDM2909 (DDM 2910, DDM 2911, DDM 2911 Plus) | 1 шт. |
| комплект ЗИП | 1 комп. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки МП 2302-077-2014 | 1 экз. |
осуществляется по МП 2302- 077 -2014 «Плотномеры автоматические серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в феврале 2014 г.
Основные средства поверки:
- Государственные стандартные образцы плотности жидкости типа РЭП, ГСО 8579-2004, 8583-2004 , 8587-2004 с границами абсолютной погрешности при Р=0,95 ± 210-5 г/см3; (с границами абсолютной погрешности при Р=0,95 ± 5 10-6 г/см3 для модификации DDM 2911 Plus);
- термопреобразователь сопротивления эталонный типа ЭТС- 100 , диапазон измерений температуры от 0,1 до 419,527 °С по ГОСТ 8.558-2009, погрешность ± 0,005 °С;
- преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон от 0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом.
Методы измерения изложены в руководстве по эксплуатации «Плотномеры автоматические серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus».
Нормативные и технические документы, устанавливающие требования к плотномерам автоматическим серии DDM модификации DDM2909, DDM 2910, DDM 2911, DDM 2911 Plus
1. ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»;
2. Техническая документация фирмы «Rudolph Research Analytical».
выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 198 |
| Поверителей | 21 |
| Актуальность данных | 22.11.2024 |
