Станки балансировочные LIBRAK, 40197-14

Назначение

Станки балансировочные серии LIBRAK предназначены для измерений величины неуравновешенной массы дисбаланса и угла установки корректирующей массы в одной или двух плоскостях коррекции колес автотранспортных средств.

Описание

Принцип действия станков балансировочных серии LIBRAK основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опоры вала ротора станков балансировочных при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальных опорах вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опоры вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние, равное величине эксцентриситета этой массы, определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптико-электрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.

Станки балансировочные серии LIBRAK конструктивно состоят из станины, в которой размещены балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу станка с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.

Станки балансировочные серии LIBRAK выпускаются в следующих модификациях: LI-BRAK222H, LIBRAK232H, LIBRAK232HD, LIBRAK234H, LIBRAK234HD, LIBRAK236H, LIBRAK236HD, LIBRAK238H, LIBRAK238HD, LIBRAK23 8HMD, LIBRAK238HFMD, LIBRAK348, LIBRAK348D, LIBRAK348P, LIBRAK348PD, LIBRAK351D, LIBRAK351PD, LI-BRAK353, LIBRAK353P, LIBRAK355, LIBRAK355P, LIBRAK355S, LIBRAK355PS, LIBRAK380, LIBRAK380P, LIBRAK380S, LIBRAK380PS, LIBRAK430, LIBRAK430P, LIBRAK430S, LIBRAK430PS, LIBRAK240HTLD, LIBRAK240HTLCD, LIBRAK251HTLD, LIBRAK251HTLCD, LIBRAK280HTL, LIBRAK280HTLC

Станки балансировочные модификаций LIBRAK222H, LIBRAK232H, LIBRAK232HD, LI-BRAK234H, LIBRAK234HD, LIBRAK236H, LIBRAK236HD, LIBRAK238H, LIBRAK238HD, LIBRAK238HMD, LIBRAK238HFMD, LIBRAK348, LIBRAK348D, LIBRAK348P, LIBRAK348PD, LIBRAK351D, LIBRAK351PD, LIBRAK353, LIBRAK353P, LIBRAK355, LIBRAK355P, LIBRAK355S, LIBRAK355PS, LIBRAK380, LIBRAK380P, LIBRAK380S, LIBRAK380PS,

Лист № 2 Всего листов 4

LIBRAK430, LIBRAK430P, LIBRAK430S, LIBRAK430PS предназначены для балансировки колес легковых автомобилей и микроавтобусов.

Станки балансировочные модификаций LIBRAK240HTLD, LIBRAK240HTLCD, LIBRAK251HTLD, LIBRAK251HTLCD, LIBRAK280HTL, LIBRAK280HTLC предназначены для балансировки колес грузовых автомобилей.

Выпускаемые модификации отличаются дизайнерским исполнением, типом применяемого устройства вывода и отображения информации, а также диапазоном и погрешностью измерений величины неуравновешенной массы дисбаланса.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование винтов блока предварительного усилителя тензо-метрической системы внутри корпуса станка.

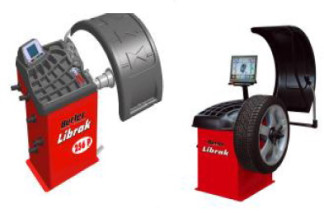

Общий вид станков балансировочных серии LIBRAK

LIBRAK430, LIBRAK430P, LIBRAK430S, LI-BRAK430PS

LIBRAK280H, LIBRAK280SH, LIBRAK380, LI-BRAK380P, LIBRAK380S, LIBRAK380PS, LI-BRAK320H, LIBRAK320SH. LIBRAK280HP, LI-BRAK280SHP, LIBRAK320HP, LIBRAK320SHP

LIBRAK255HP, LI-BRAK253H, LI-BRAK253HP, LI-BRAK255H

LIBRAK351D, LIBRAK351PD, LIBRAK353, LIBRAK353P. LIBRAK355. LIBRAK355P

LIBRAK240HT, LIBRAK240HTC, LI-BRAK240HTL, LIBRAK240HTLD, LIBRAK240HTLC, LI-BRAK240HTLCD

Знак утверждения типа

наносится на корпус станков балансировочных серии LIBRAK методом наклеивания и на титульный лист руководства по эксплуатации методом печати.

Комплектность

-    станок балансировочный;

-    комплект зажимных и установочных приспособлений и принадлежностей;

-    руководство по эксплуатации.

Поверка

осуществляется по МИ 2977-2006 «ГСИ. Станки для балансировки колес легковых автомобилей и микроавтобусов. Общие требования к методикам поверки».

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    весы неавтоматического действия по ГОСТ Р 53228-2008, класс точности высокий;

-    ротор контрольный;

-    контрольные грузы массой 10 г, 50%, 100% от верхнего предела измерений станков балансировочных;

-    линейка измерительная металлическая (0, 500 мм), ПГ±0,2 мм, ГОСТ 427-75.

Сведения о методах измерений

Методика измерений приведена в документе «Станки балансировочные серии LIBRAK. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к станкам балансировочным серии LIBRAK

1.    ГОСТ 20076-2007 «Вибрация. Станки балансировочные. Характеристики и методы их проверки».

2.    ГОСТ 19534-74 «Балансировка вращающихся тел. Термины».

3.    Техническая документация Butler Engineering & Marketing S.p.A. a.s.u., Италия.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
