Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316, 40237-19

40237-19
Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313 А, АКИП-1314, АКИП-1315, АКИП-1316 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Карточка СИ
Номер в госреестре 40237-19
Наименование СИ Нагрузки электронные
Обозначение типа СИ АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316
Изготовитель "Prodigit Electronics Co., Ltd.", Тайвань
Год регистрации 2019
Срок свидетельства 31.05.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313 А, АКИП-1314, АКИП-1315, АКИП-1316 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).

Описание

Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора, расположенного на лицевой панели нагрузки.

Нагрузки выполнены в виде моноблока со съемным сетевым шнуром питания. На лицевой панели нагрузок расположены:

-пятиразрядный жидкокристаллический индикатор, на котором одновременно отображаются выбранный режим работы нагрузки и значения напряжений и токов;

-    клавиша включения/выключения питания;

-    функциональные клавиши и поворотный регулятор, предназначенные для установки выходных параметров;

На задней панели нагрузок расположены:

-    разъемы для подключения шнура питания;

-    переключатель величины напряжения питания;

-    входные клеммы управления нагрузкой;

-    выходные клеммы положительной и отрицательной полярности.

Модификации электронных нагрузок отличаются максимальной электрической мощностью, диапазонами токов и напряжений.

Модификации электронных нагрузок АКИП-1314, АКИП-1315, АКИП-1316 монтируются в подкатной шкаф U15.

По заказу нагрузки могут быть оборудованы следующими интерфейсами: GPIB, USB, LAN, RS232.

Общий вид нагрузок, схема нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Пломбирование от несанкционированного доступа нагрузок осуществляется путем наклейки защитной наклейки на винт крепления.

Модификации АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А.

I    I

Г    г

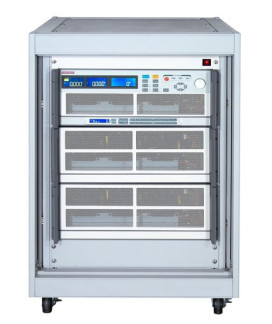

Модификации АКИП-1314, АКИП-1315, АКИП-1316.

Общий вид нагрузок и схема нанесения знака утверждения типа (А)

Рисунок 1

Б

Программное обеспечение

Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

ПО реализовано без выделения метрологически значимой части.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

нет данных

Номер версии (идентификационный номер ПО)

не ниже 1.01

Технические характеристики

Таблица 2 - Метрологические характеристики нагрузок при работе в режиме стабилизации силы постоянного тока

Модель

Диапазоны установки значения силы постоянного тока, А

Разрешение, мА

Пределы допускаемой абсолютной погрешности установки значения силы постоянного тока, А

АКИП-1306

от 0 до 12 вкл. св. 12 до 120

0,2

2

АКИП-1306А

АКИП-1307

АКИП-1308

от 0 до 24 вкл.

0,4

АКИП-1309

св. 24 до 240

4

АКИП-1310

от 0 до 36 вкл. св. 36 до 360

0,6

6

АКИП-1311

от 0 до 2 вкл. св. 2 до 20

0,033

0,33

АКИП-1312

от 0 до 4 вкл. св. 4 до 40

0,066

0,66

±(0,001-1уст+0,001-1пред)

АКИП-1313

от 0 до 6 вкл. св. 6 до 60

0,1

1

АКИП-1313А

от 0 до 1,2 вкл. св. 1,2 до 12

0,02

0,2

АКИП-1314

от 0 до 8 вкл. св. 8 до 80

0,134

1,34

АКИП-1315

от 0 до 12 вкл. св. 12 до 120

0,2

2

АКИП-1316

от 0 до 18 вкл. св. 18 до 180

0,3

3

Примечания

1уст - установленное значение силы постоянного тока в нагрузке, А

1пред - значение верхнего предела установки силы постоянного тока в нагрузке, А

Таблица 3 - Метрологические характеристики нагрузок при работе в режиме стабилизации напряжения постоянного тока_

Модель

Диапазоны установки значения напряжения постоянного тока, В

Разрешение, мВ

Пределы допускаемой абсолютной погрешности установки значения напряжения постоянного тока, В

АКИП-1306 АКИП-1306А АКИП-1307 АКИП-1308 АКИП-1309 АКИП-1310

от 0 до 6 вкл. св. 6 до 60

0,1

1

±(0,0005-иуст+0,0005-ипред)

АКИП-1311

АКИП-1312

АКИП-1313

АКИП-1313А

АКИП-1314

АКИП-1315

АКИП-1316

от 0 до 60 вкл. св. 60 до 500

1

10

Примечания

иуст - установленное значение напряжения постоянного тока на нагрузке, В

ипред - значение верхнего предела установки напряжения постоянного тока на нагрузке, В

Таблица 4 - Метрологические характеристики нагрузок при работе в режиме стабилизации электрической мощности постоянного тока__

Модель

Диапазоны установки, Вт

Разрешение, мВт

Пределы допускаемой абсолютной погрешности установки значения мощности, Вт

АКИП-1306

АКИП-1308

от 0 до 120 вкл. св. 120 до 1200

2

20

АКИП-1306А

от 0 до 60 вкл. св. 60 до 600

1

10

АКИП-1307

АКИП-1309

АКИП-1310

от 0 до 180 вкл. св. 180 до 1800

3

30

АКИП-1311

от 0 до 60 вкл. св. 60 до 600

1

10

АКИП-1312

от 0 до 120 вкл. св. 120 до 1200

2

20

±(0,005-Руст+0,005-Рпред)

АКИП-1313

от 0 до 180 вкл.

3

АКИП-1313 А

св. 180 до 1800

30

АКИП-1314

от 0 до 240 вкл. св. 240 до 2400

4

40

АКИП-1315

от 0 до 360 вкл. св. 360 до 3600

6

60

АКИП-1316

от 0 до 540 вкл. св. 540 до 5400

9

90

Примечания

Руст - установленное значение мощности постоянного тока в нагрузке, Вт

Р пред - значение верхнего предела установки мощности постоянного тока в нагрузке, Вт

Таблица 5 - Метрологические характеристики нагрузок при работе в режиме стабилизации электрического сопротивления __

Модификация

Диапазоны

установки

сопротивления

Разрешение,

мОм

Пределы допускаемой абсолютной погрешности установки значения сопротивления, Ом (при значении силы тока от 0,1 Imax до Imax1))

АКИП-1306

АКИП-1306А

АКИП-1307

от 0,0083 Ом до 30 кОм

0,0083

±(0,002-Куст+0,002-Япред)

АКИП-1308

АКИП-1309

от 0,0041 Ом до 15 кОм

0,0041

АКИП-1310

от 0,0027 Ом до 10 кОм

0,0027

АКИП-1311

от 0,5 Ом до 1800 кОм

0,5

АКИП-1312

от 0,25 Ом до 900 кОм

0,25

АКИП-1313

от 0,1666 Ом до 600 кОм

0,1666

АКИП-1313А

от 0,8333 Ом до 3000 кОм

0,8333

АКИП-1314

от 0,125 до 450 кОм

0,125

АКИП-1315

от 0,0833 Ом до 300 кОм

0,0833

АКИП-1316

от 0,0555 Ом до 200 кОм

0,0555

Примечания

1)Imax верхний предел диапазона значений стабилизации тока Rycr - установленное значение сопротивления, Ом

Япред - значение верхнего предела установки сопротивления в нагрузке, Ом

Таблица 6 - Метрологические характеристики нагрузок при измерении силы постоянного тока

Модель

Диапазоны измерений, А

Разрешение, мА

Пределы допускаемой абсолютной погрешности

измерений, А

1

2

3

4

АКИП-1306

от 0 до 12 вкл. св. 12 до 120

0,2

2

АКИП-1306А

АКИП-1307

АКИП-1308

от 0 до 24 вкл.

0,4

АКИП-1309

св. 24 до 240

4

АКИП-1310

от 0 до 36 вкл. св. 36 до 360

0,6

6

±(0,001-1изм+0,001-1пред)

АКИП-1311

от 0 до 2 вкл. св. 2 до 20

0,033

0,33

АКИП-1312

от 0 до 4 вкл. св. 4 до 40

0,066

0,66

АКИП-1313

от 0 до 6 вкл. св. 6 до 60

0,1

1

1

2

3

4

АКИП-1313А

от 0 до 1,2 вкл. св. 1,2 до 12

0,02

0,2

АКИП-1314

от 0 до 8,04 вкл. св. 8,04 до 80,4

0,134

1,34

±(0,001 -1изм+0,00Ыпред)

АКИП-1315

от 0 до 12 вкл. св. 12 до 120

0,2

2

АКИП-1316

от 0 до 18 вкл. св. 18 до 180

0,3

3

Примечания

1изм - значение силы постоянного тока, измеренное нагрузкой, А

1пред - значение верхнего предела измерений силы постоянного тока, А

Таблица 7 - Метрологические характеристики нагрузок при измерении напряжения постоянного тока

Модель

Диапазоны измерений, В

Разрешение, В

Пределы допускаемой абсолютной погрешности измерений, В

АКИП-1306 АКИП-1306А АКИП-1307 АКИП-1308 АКИП-1309 АКИП-1310

от 0 до 6 вкл. св. 6 до 60

0,1

1

±(0,00025-Иизм+0,015)

АКИП-1311

АКИП-1312

АКИП-1313

АКИП-1313А

АКИП-1314

АКИП-1315

АКИП-1316

от 0 до 60 вкл. св. 60 до 600

1

10

Примечание

иизм - значение напряжения постоянного тока, измеренное нагрузкой, В

Таблица 8 - Метрологические характеристики нагрузок при измерении мощности постоянного тока

Модель

Диапазоны измерений, Вт

Разрешение, Вт

Пределы допускаемой абсолютной погрешности измерений, Вт

1

2

3

4

АКИП-1306

от 0 до 1200

0,1

±(0,00125-Ризм+0,00125-Рпред)

АКИП-1306А

от 0 до 600

АКИП-1307

от 0 до 1800

АКИП-1308

от 0 до 1200

АКИП-1309

от 0 до 1800

АКИП-1310

АКИП-1311

от 0 до 60 вкл. св. 60 до 600

АКИП-1312

от 0 до 120 вкл. св. 120 до 1200

1

2

3

4

АКИП-1313

АКИП-1313А

от 0 до 180 вкл. св. 180 до 1800

0,1

±(0,00125-Ризм+0,00125-Рпред)

АКИП-1314

от 0 до 240 вкл. св. 240 до 2400

АКИП-1315

от 0 до 360 вкл. св. 360 до 3600

АКИП-1316

от 0 до 540 вкл. св. 540 до 5400

Примечания

Ризм - значение мощности постоянного тока, измеренное нагрузкой, Вт Р пред - значение верхнего предела измерений мощности постоянного тока, Вт

Таблица 9 - Масса, габаритные размеры и условия применения

Наименование характеристики

Значение характеристики

1

2

Габаритные размеры (ширинахвысотахглубина), мм, не более

440x177x445

АКИП-1306

АКИП-1306А

АКИП-1307

АКИП-1308

АКИП-1309

АКИП-1310

АКИП-1311

АКИП-1312

АКИП-1313

АКИП-1313 А

АКИП-1314

440x354x445

АКИП-1315

АКИП-1316

440x531x445

Масса, кг, не более

19,4

АКИП-1306

АКИП-1306А

15,2

АКИП-1307

23,6

АКИП-1308

19,4

АКИП-1309

23,6

АКИП-1310

АКИП-1311

15,2

АКИП-1312

19,4

АКИП-1313

23,6

АКИП-1313 А

АКИП-1314

38,8

АКИП-1315

47,2

АКИП-1316

78,9

Напряжение питающей сети, В

от 207 до 253

Частота питающей сети, Гц

50; 60

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха (при температуре 25 °С), %

от 0 до +40 до 80

Знак утверждения типа

наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 10 - Комплектность нагрузок

Наименование

Обозначение

Количество

Нагрузка

АКИП

1 шт.

Шнур питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ПР-47-2018МП

1 экз.

Поверка

осуществляется по документу ПР-47-2018МП «ГСИ. Нагрузки электронные АКИП-1306, АКИП-1306А, АКИП-1307, АКИП-1308, АКИП-1309, АКИП-1310, АКИП-1311, АКИП-1312, АКИП-1313, АКИП-1313А, АКИП-1314, АКИП-1315, АКИП-1316. Методика поверки», утвержденному АО «ПриСТ» 29 декабря 2018 г.

Основные средства поверки:

-    источники питания постоянного тока АКИП-1150-80-360, АКИП-1144-600-10 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 65409-16);

-    вольтметр универсальный В7-78/1 (регистрационный номер 52147-12, 3 разряд по ГОСТ 8.027-2001);

-    шунт токовый PCS-71000 (регистрационный номер 61767-15);

-    мультиметр 3458А (регистрационный номер 25900-03, 2 разряд по ГОСТ 8.027-2001). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

Техническая документация фирмы «Prodigit Electronics Co.,Ltd», Тайвань

40237-19
Номер в ГРСИ РФ:
40237-19
Производитель / заявитель:
"Prodigit Electronics Co., Ltd.", Тайвань
Год регистрации:
2019
Cрок действия реестра:
31.05.2029
Похожие СИ
85936-22
85936-22
2022
"IТЕСН ELECTRONIC Со., Ltd", Китай
Срок действия реестра: 22.06.2027
82564-21
82564-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 09.08.2026
83835-21
83835-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 24.11.2026
57584-20
57584-20
2020
АО "ТЕСТПРИБОР", г.Москва
Срок действия реестра: 28.02.2025
79181-20
79181-20
2020
Компания "National Instruments Corporation", Венгрия
Срок действия реестра: 11.09.2025
76954-19
76954-19
2019
"SIGLENT TECHNOLOGIES CO., LTD", Китай
Срок действия реестра: 23.12.2029
76426-19
76426-19
2019
"Good Will Instrument Co., Ltd.", Тайвань
Срок действия реестра: 18.10.2029
73142-18
73142-18
2018
"Iтесн Electronic Со., Ltd.", Китай
Срок действия реестра: 16.11.2029
70949-18
70949-18
2018
"EA Elektro-Automatik GmbH & Co. KG", Германия
Срок действия реестра: 23.04.2029
